SiC評価のためのプラットフォーム SPEEDVAL KIT

SiC MOSFETの評価にはSiCの評価ボードに加えてゲート・ドライバなども必要ですが、すべての環境を揃えるのは簡単ではありません。
そんな環境を1台で実現でき、さらに簡単に条件を変更して評価が行えるSPEEDVAL KITをご存知でしょうか。
今回はWolfspeed®が提供する最も汎用性が高いSiC MOSFETの評価のためのプラットフォームであるSPEEDVAL KITについてご紹介します。

SPEEDVAL KITとは？

パワーインダクタの磁性体

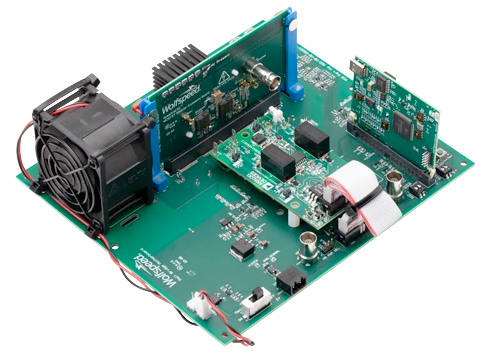

SPEEDVAL KITの外観写真

WolfspeedのSiC MOSFETの評価を柔軟に、迅速に評価するのに特化した評価キットです。
異なる性能を有したSiC MOSFETを素早く交換でき、さらに業界をリードするパートナーメーカが提供するゲート・ドライバと組み合わせることも可能なため、SPEEDVAL KIT一台で様々なSiC MOSFETとゲート・ドライバを組み合わせて評価できます。

SPEEDVAL KITのココがすごい！

専用のカードによって迅速な交換が可能

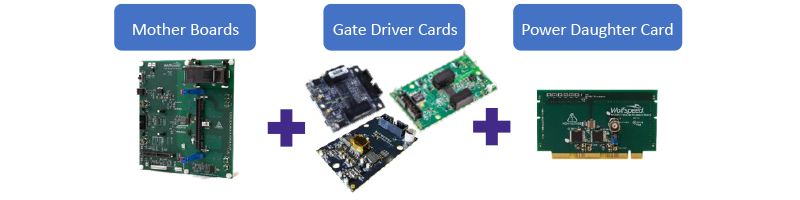

SPEEDVAL KITは3つの基板で構成されています。
・Mother Board
・Power Daughter Card(SiC MOSFET)
・GATE Driver Card
Mother Boardには各カードが接続できるようになっているため、使用目的に合わせて評価できます。

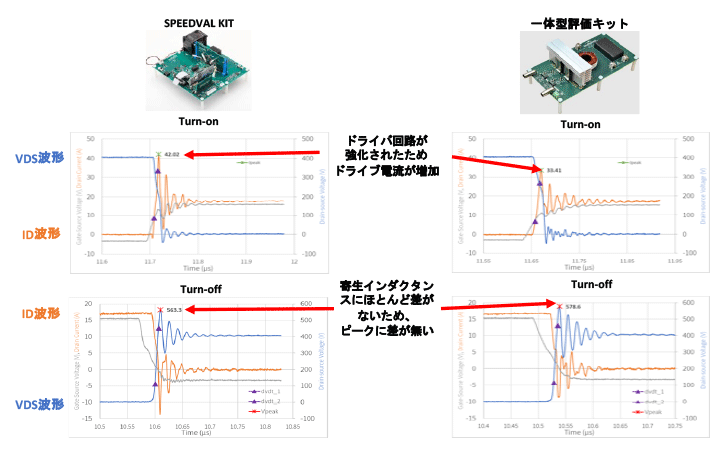

従来の評価ボードと変わらない特性を実現

カード接続の場合、懸念されるのが配線などによる寄生成分の影響ですが、SPEEDVAL KITはカード接続でも従来の一体型評価ボードより良い環境で評価できます。

製品紹介

各ボードのラインアップをご紹介いたします。
Wolfspeed社以外のパートナー社製品につきましてはパートナー各社へお問い合わせください。

MOTHERBOARD

製品番号	定格電圧[V]	定格電流[A]
MOD-MB-0900V-40A	900	40

Power DAUGHTER CARD

製品番号	VDS[V]	Rds[mΩ]@25℃	Package
MOD-PWR-MM-C3M0045065L	650	45	TOLL
MOD-PWR-MM-C3M0060065L	650	60	TOLL
MOD-PWR-MM-C3M0045065K	650	45	TO-247-4
MOD-PWR-MM-C3M0032120K	1200	32	TO-247-4
MOD-PWR-MM-C3M0075120K	1200	75	TO-247-4
MOD-PWR-MM-C3M0040120K	1200	40	TO-247-4
MOD-PWR-MM-C3M0060065K	650	60	TO-247-4
MOD-PWR-MM-C3M0032120J1	1200	32	TO-263-7
MOD-PWR-MM-C3M0040120J1	1200	40	TO-263-7
MOD-PWR-MM-C3M0075120J	1200	75	TO-263-7
MOD-PWR-MM-C3M0025065J1	650	25	TO-263-7
MOD-PWR-MM-C3M0045065J1	650	45	TO-263-7
MOD-PWR-MM-C3M0060065J	650	60	TO-263-7

GATE DRIVER CARD(OPTIONAL)

製品番号	Designed	Gate Driver
CGD1700HB2M-UNA	Wolfspeed	UCC21710
EVAL-ADUM4146WHB1Z^※1	Analog Devices	ADuM4146
Si823H-ACWA-KIT^※2	Skyworks	Si823Hx

※1.ADI社よりご購入ください
※2.Skyworks社よりご購入ください

CONTROL CARD(OPTIONAL)

製品番号	Designed
TMDSCNCD280039C^※3	Texas Instruments
HVP-56F83783^※4	NXP

※3.TI社よりご購入ください
※4.NXP社よりご購入ください

ACCESSORY BOARDS(OPTIONAL)

製品番号	定格電流[A]	inductance[μH]	Output Capacitance[μF]
MOD-ACC-BUCKBOOST-190μH	40	190	48
MOD-ACC-BUCKBOOST-400μH	25	400	48
