Arora-V FPGAファミリー

GOWINセミコンダクターの新しいアーキテクチャを備えたArora-V FPGAは、低消費電力、高性能アプリケーションおよび、互換性が要求されるアプリケーションに最適です。AIコンピューティング対応の高性能DSPブロック、高速LVDSインターフェース、豊富なBSRAMリソース、独自開発のDDR3インターフェース、マルチプロトコル対応の最大12.5Gbps 高速シリアルトランシーバーを搭載し、さまざまなパッケージタイプを揃えております。

サンプルお問い合わせ

資料請求

商品基礎情報

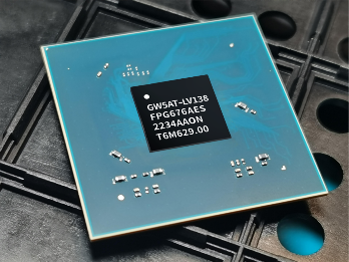

Arora-V ファミリーの概要

22nmプロセスを採用したSRAMベースFPGA

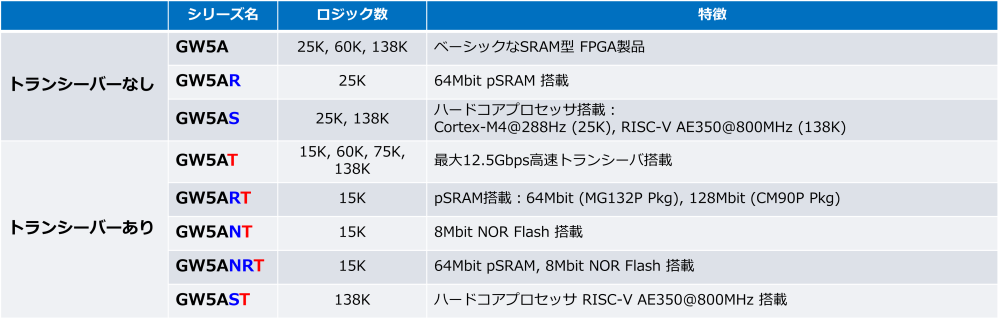

アプリケーションに応じたラインアップ
- GW5A：汎用
- GW5AR：64Mb PSRAMを搭載
- GW5AS：RISC-Vハードコアプロセッサまたは、Cortex-M4ハードコアを搭載
- GW5AT：高速シリアルトランシーバーを搭載
- GW5AST：高速シリアルトランシーバーおよび、RISC-Vハードコアプロセッサを搭載
最大138K個の4入力LUTとフリップフロップ
最大6MbitのオンチップBSRAM (1ブロック 18Kbits)
最大298個のDSPブロック
最大32個のグローバルクロック・リソース
最大8個の全二重高速シリアルトランシーバーブロック
- 270Mbps ~ 12.5Gbpsのデータレートをサポート
- 柔軟なPMAとPCS
- マルチプロトコルに対応 (PCIe、10Gイーサネット、SATA、CPRI、JESD204B、SDI、SLVS-EC など)
高速インターフェースハードマクロを搭載
- MIPI D-PHY
- MIPI C-PHY (GW5AT-15, 60)
- PCIe Gen2 (GW5AT, GW5AST)
GW5AS-138、GW5AST-138 は RISC-V® AE350サブシステム(A25コア：最大800MHz)を搭載
GW5AS-25 は Cortex-M4ハードコアを搭載
様々なコンフィギュレーションモードに対応
SEUエラーの検出と訂正機能
ピン互換性を意識した複数のパッケージをラインアップ

Arora-V ファミリーラインアップ

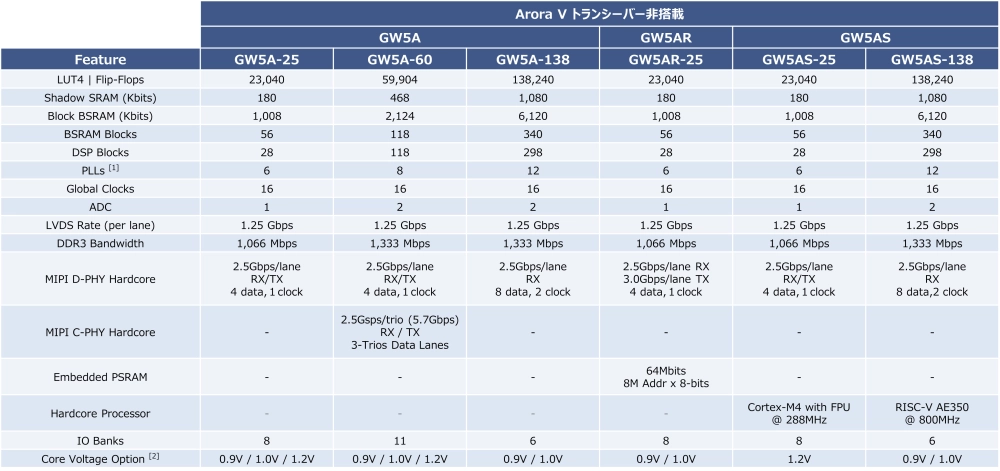

高速トランシーバー非対応製品

※0.9V及び1.0VはLVデバイス、1.2VはEVデバイスでサポート
※情報は暫定であり、変更される場合があります。

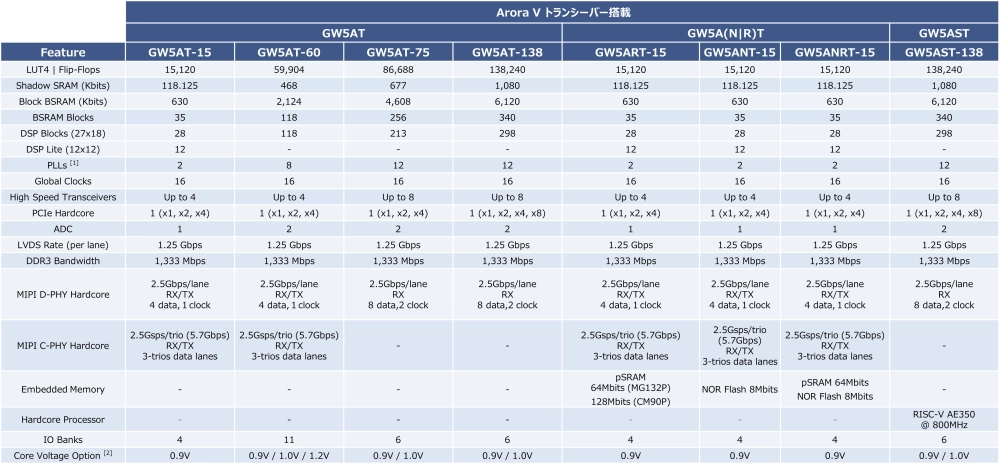

高速トランシーバー対応製品

※0.9V及び1.0VはLVデバイス、1.2VはEVデバイスでサポート
※情報は暫定であり、変更される場合があります。

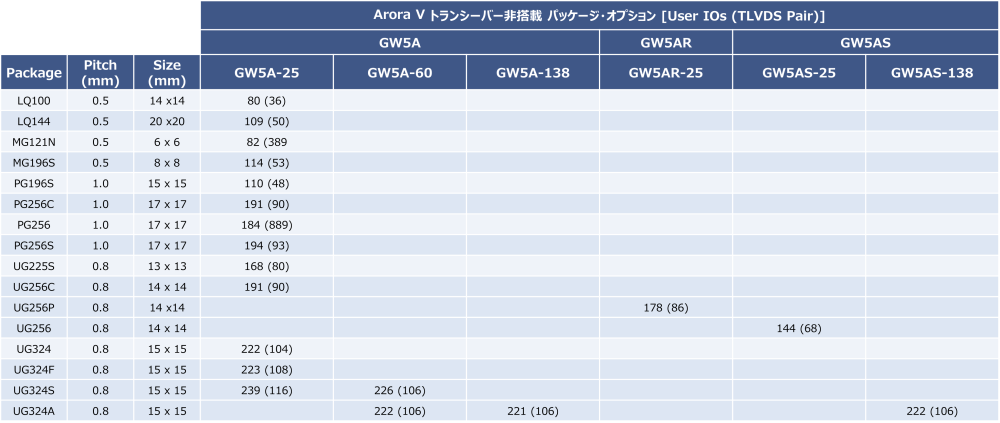

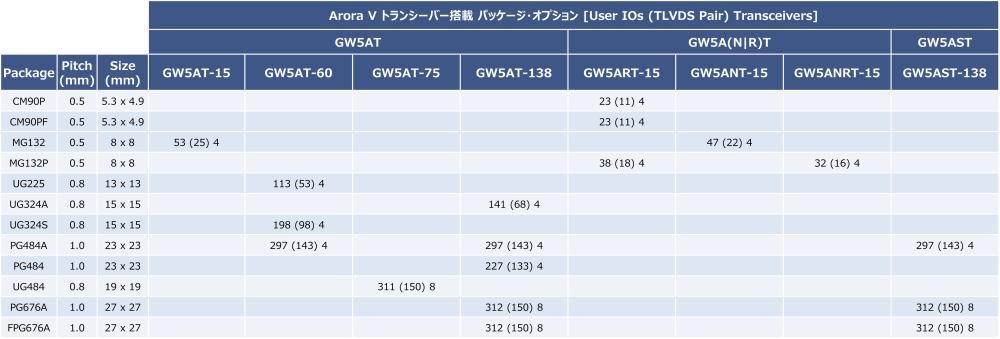

Arora-V ファミリーパッケージおよび、最大ユーザーI/O数

※上記の値はユーザー IO数を示し、Dual-Purposeピンも含みます。＜最大ユーザーIO数(差動ペア数)/トランシーバーチャネル数＞
※PBGAパッケージのトランシーバーは、最大8Gbpsのデータレートをサポートします。
※FPBGAパッケージのトランシーバーは、最大12.5Gbpsのデータレートをサポートします。
※情報は暫定であり、変更される場合があります。
