エッジAIに最適な低価格のi.MX93搭載モジュール TQMa93xxシリーズ

信頼性の高いドイツのTQ-Systemsから待望のNXP社のi.Mx93xx(Arm® Cortex®-A55 dual)を搭載したSystem on Module(SoM)がリリースされました。

商品基礎情報

TQ-SystemsのSoMについて

TQ-SystemsのSoMは15年の長期供給保証にも対応しており、FA製品、ゲートウェイなどの通信装置、ロボット、医療機器など幅広い分野で使用されております。System on Moduleは、従来設計に非常に時間を要していたプロセッサ、メモリ、電源ICなどがモジュール上に実装されたものなので、お客様の開発工数を削減し、量産化までの開発期間の削減、開発コストの削減に非常に効果がある製品です。

TQMa93xxについて

TQMa93xxはNXP社のi.Mx93xxプロセッサを搭載しております。

【i.Mx93xx主な特長】

最大 1.7GHzで動作
Arm DynamIQテクノロジを採用のArm® Cortex®-A55(最大デュアルコア）を搭載
AIに必要な処理を約6倍高速化
0.5TOPSの業界初のArm Ethos™-U65 microNPUのAI専用のアクセラレータを搭載
2D専用のGraphicアクセラレータを搭載
リアルタイム制御に最適なCortex®-M33を搭載
1080p60をサポートするMIPI-CSIとパラレルのイメージセンサーの入力
1080p60をサポートするMIPI-DSI、720p60をサポートするLVDSのビデオインターフェイス
Time Sensitive Network(TSN)をサポートするGbit Ethernet
自己管理かつ自律型のセキュリティ・サブシステムであるNXPのEdgeLock® セキュア・エンクレーブ
ほとんどの内部メモリ、DDRでECCをサポートしており信頼性を向上
4ch 12bit ADCサポート
USB 2.0 Type C x 2（PHY搭載）

マルチメディアやメディカル、産業オートメーション、マシンビジョン、機械制御、通信制御、HMI、スマート・ホーム、スマートシティなど幅広いアプリケーションの製品を実現できます。本モジュールでは電源管理IC、LPDDR4、eMMC、Octal SPI NOR flash、EEPROMが搭載されており、容量をカスタマイズすることも可能です。

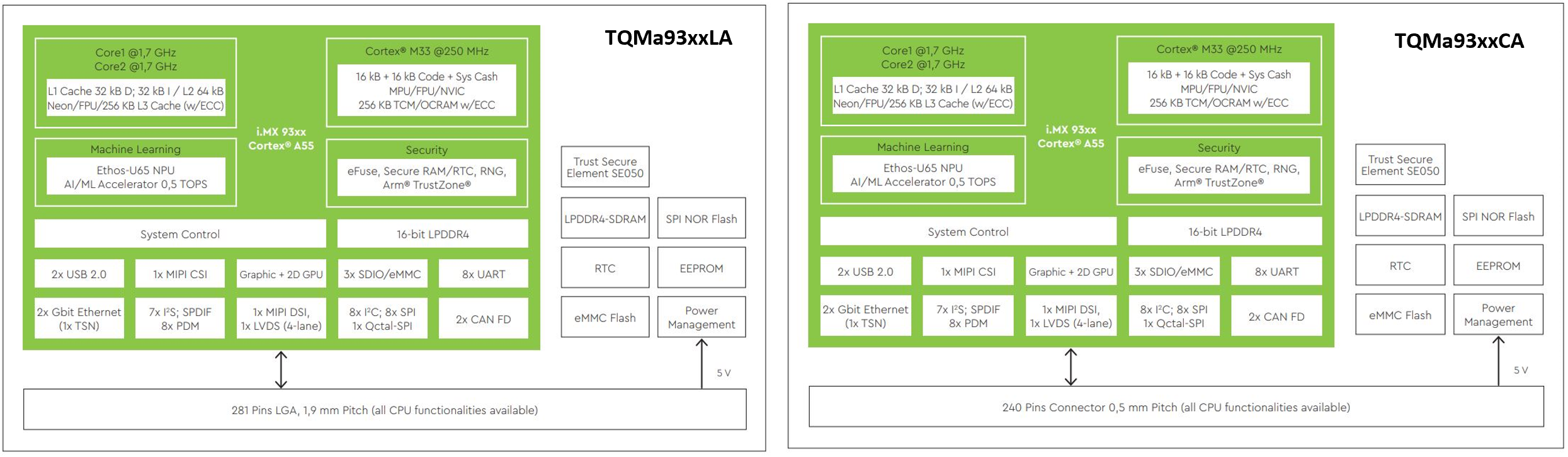

用途にあったTQMa93xxの2つのモジュール

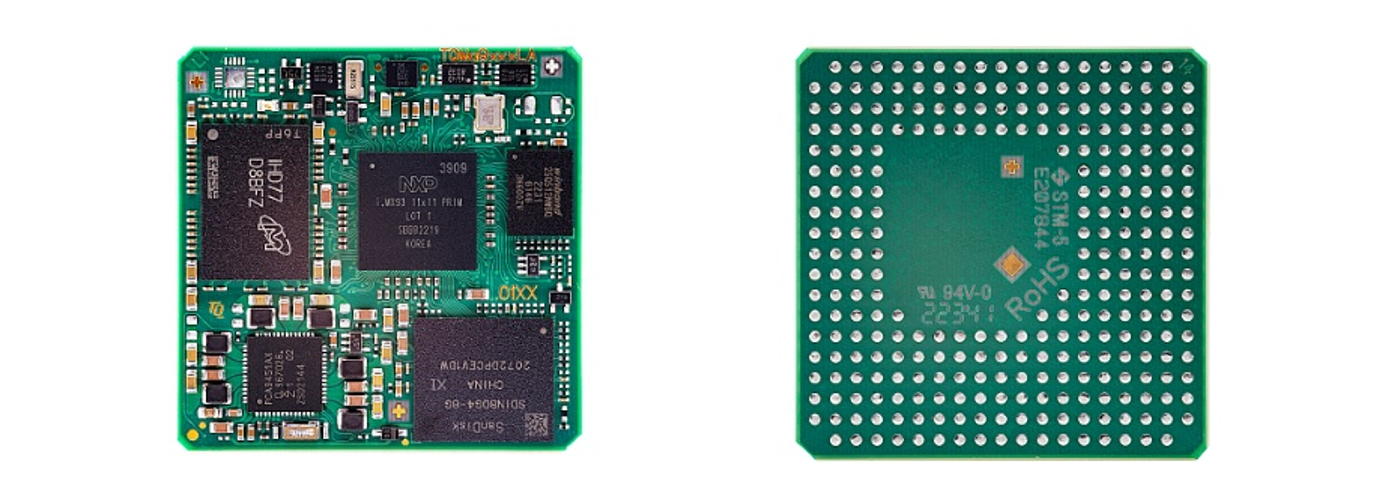

TQMa93xxLA

超小型モジュール設計

281ピンのLGAパッケージで超小型(38mm×38mm,1.9mm pitch)に設計されています。
ボードに実装しても高さ2.83mmで設計できますので、非常に薄型の製品にも適しております。

用途にあったTQMa93xxの2つのモジュール

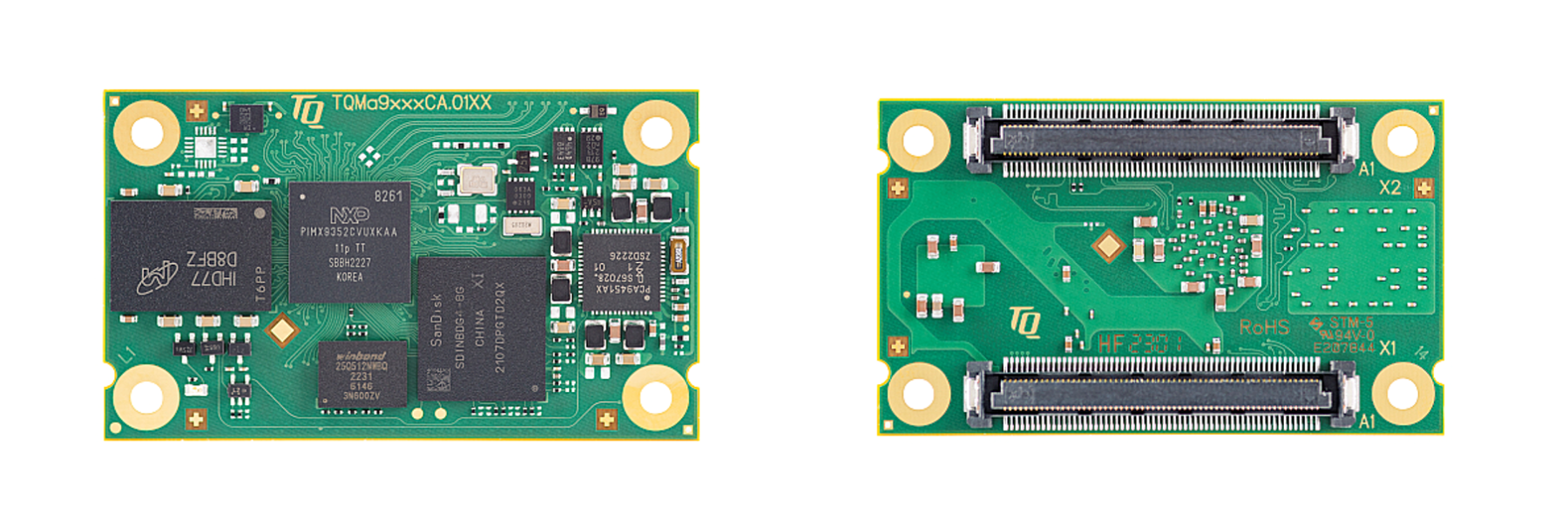

TQMa93xxCA

超小型モジュール設計

240ピンの0.5mm pitchのコネクタで設計されています。
ほとんど全ての信号ピンが出力されているので、デバイスと同様に全ての機能を使用可能です。

開発環境について

TQ-Systemsでは専用の開発キット(Starter Kit)をご用意しております。
Starter Kitにはすぐに評価可能なBSP(Reference用Board Support Package)、評価ボードの回路図、SoMの3D CADデータも付属していますので、お客様が開発される際のリファレンスデザインとして使用いただくことが可能です。OSはYoctoのLinuxをサポートしており、bootloader、kernel、filesystem等の環境が容易に作成できます。すぐに評価できる環境が揃っており、ユーザー様のご要望の評価ができます。

製品ラインアップ

TQMa93xxLA

TQMa93x1LA-AA TQMa93x1LA-AA, Single Cortex®-A55/1,5 GHz, 8 GB eMMC Flash, 1GB LPDDR4, 64 kB EEPROM, RTC,-25°C…+85°C
TQMa93x2LA-AA TQMa93x2LA-AA, Dual Cortex®-A55/1,5 GHz, 8 GB eMMC Flash, 1GB LPDDR4, 64 kB EEPROM, RTC,-25°C…+85°C

TQMa93xxCA

TQMa93x1CA-AA TQMa93x1CA-AA, Single Cortex®-A55/1,5 GHz, 8 GB eMMC Flash, 1GB LPDDR4, 64 kB EEPROM, RTC,-25°C…+85°C
TQMa93x2CA-AA TQMa93x2CA-AA, Dual Cortex®-A55/1,5 GHz, 8 GB eMMC Flash, 1GB LPDDR4, 64 kB EEPROM, RTC,-25°C…+85°C

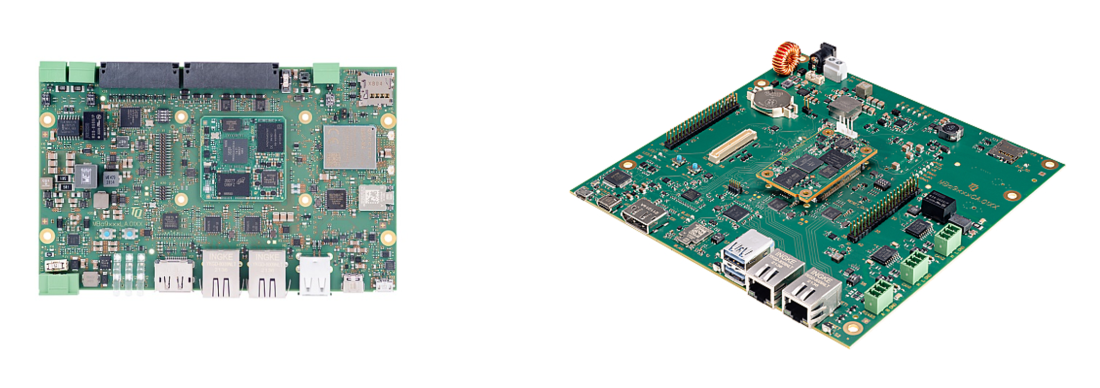

評価ボード

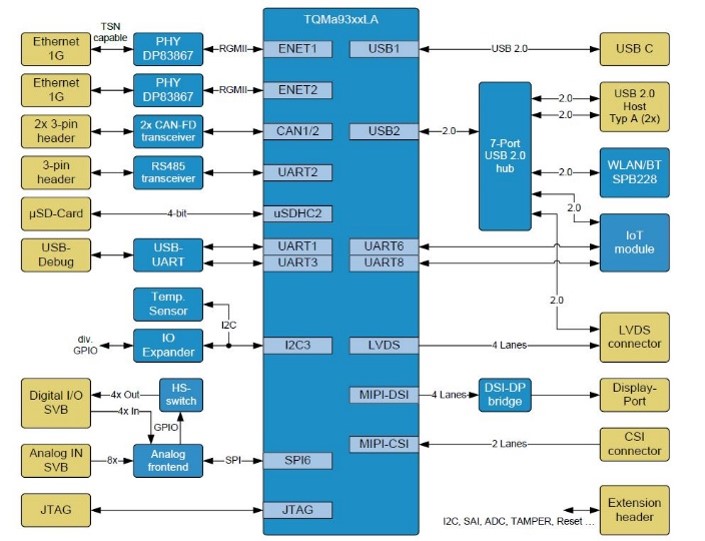

STKa93xxLA評価ボード

STKa93xxLA (Eval Kit) with TQMa93x2LA, Dual Cortex A55/1,5 GHz, 1 GB LPDDR4, 8 GB eMMC Flash, 64 kB EEPROM, RTC,2x USB 2.0 HOST, 1x USB Type C, 2x ETH 10/100/1000, 2x CAN FD, 1x RS485, 1x LVDS, 1x MIPI CSI, 1x DP,WLAN, Temperature sensor, GPIOs (4x 24V_IN, 4x 24V_OUT, 8x AI_IN (programmable Analog Frontend),Reset-Button, SD Card interface, WiFi, Mobile Network, Power Supply, 8 GB Micro SD card, Cables,Connectors

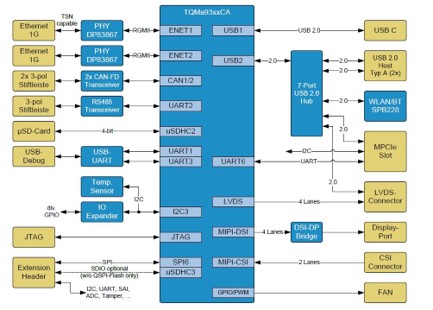

STKa93xxCA評価ボード

STKa93xxCA (Eval Kit) with TQMa93x2CA-AA, Dual Cortex A55/1,5 GHz, 1 GB LPDDR4, 8 GB eMMC Flash, 64 kB EEPROM, RTC, 2x USB 2.0 HOST, 1x USB Type C, 2x ETH 10/100/1000, 2x CAN FD,
1x RS485, 1x LVDS, 1x MIPI CSI, 1x DP, 1x Mini PCIe + SIM Card (USB only), WLAN, Temperature sensor, Reset-Button, Micro SD Card interface, Power Supply, 8 GB SD card, Cables, Connectors

ほぼ全てのインターフェイスを評価することができますので、実際の製品に近い環境で評価できるスターターキットになっております。
