4K表示可能なRenesas社製 RZ/G2搭載モジュール TQMaRZG2xシリーズ

TQ-SystemsのSoMは15年の長期供給保証にも対応しており、FA製品、ゲートウェイなどの通信装置、ロボット、医療機器など幅広い分野で使用されております。System on Moduleは、従来設計に非常に時間を要していたプロセッサ、メモリ、電源ICなどがモジュール上に実装されたものなので、お客様の開発工数を削減し、量産化までの開発期間の削減、開発コストの削減に非常に効果がある製品です。

TQMaRZG2xはRenesas社のRZ/G2xプロセッサを搭載しております。

【RZ/G2x主な特長】

• Arm® Cortex®-A57(最大クアッドコア）を搭載
• Arm® Cortex®-A53(最大クアッドコア）を搭載
• 2x MIPI-CSIをサポート
• 3D専用のGraphicアクセラレータを搭載
• 4K(3840×2160)のH.265/HEVC deocode、H.264 decode/encode をサポートするハイパフォーマンスのコプロセッサ
• 独立したHDMI、LVDS、Digitsl RGBインタフェースが最大4K(3840×2160)のディスプレイまでサポート
• USB 3.0をサポート
• 2x PCIeをサポート
• SATA 3.0をサポート(RZ/G2Mは未サポート)

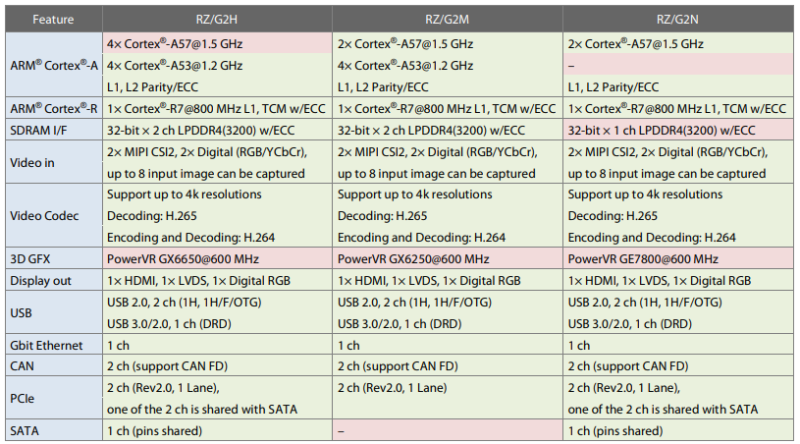

• TQMaRZG2xの違い

ピンとソフトウェアは完全コンパチブルになり、載せ替え可能になっています。違いは、以下になります。

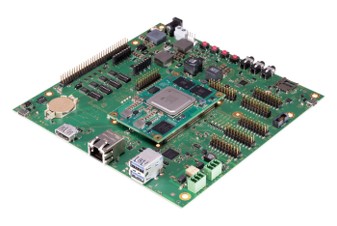

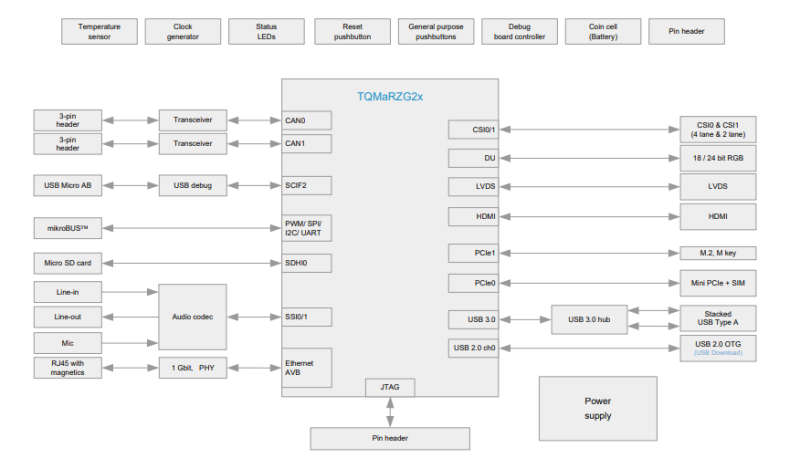

TQ-Systemsでは専用の開発キット(Starter Kit)をご用意しております。
Starter Kitにはすぐに評価可能なBSP(Reference用Board Support Package)、評価ボードの回路図、SoMの3D CADデータも付属していますので、お客様が開発される際のリファレンスデザインとして使用いただくことが可能です。OSはYoctoのLinuxをサポートしており、bootloader、kernel、filesystem等の環境が容易に作成できます。すぐに評価できる環境が揃っており、ユーザー様のご要望の評価ができます。

• TQMaRZG2N-AA

TQMaRZG2M-AA, Quad Cortex®-A53/1.2 GHz + Dual Cortex®-A57/1.5 GHz, 8 GB eMMC Flash,
2 GB LPDDR4 (ECC optional), 64 kB EEPROM, RTC, -25°C…+85°

• TQMaRZG2M-AA

TQMaRZG2M-AA, Quad Cortex®-A53/1.2 GHz + Dual Cortex®-A57/1.5 GHz, 8 GB eMMC Flash,
2 GB LPDDR4 (ECC optional), 64 kB EEPROM, RTC, -25°C…+85°

• TQMaRZG2H-AA

TQMaRZG2H-AA, Quad Cortex®-A53/1.2 GHz + Quad Cortex®-A57/1.5 GHz, 8 GB eMMC Flash,
2 GB LPDDR4 (ECC optional), 64 kB EEPROM, RTC, -25°C…+85°

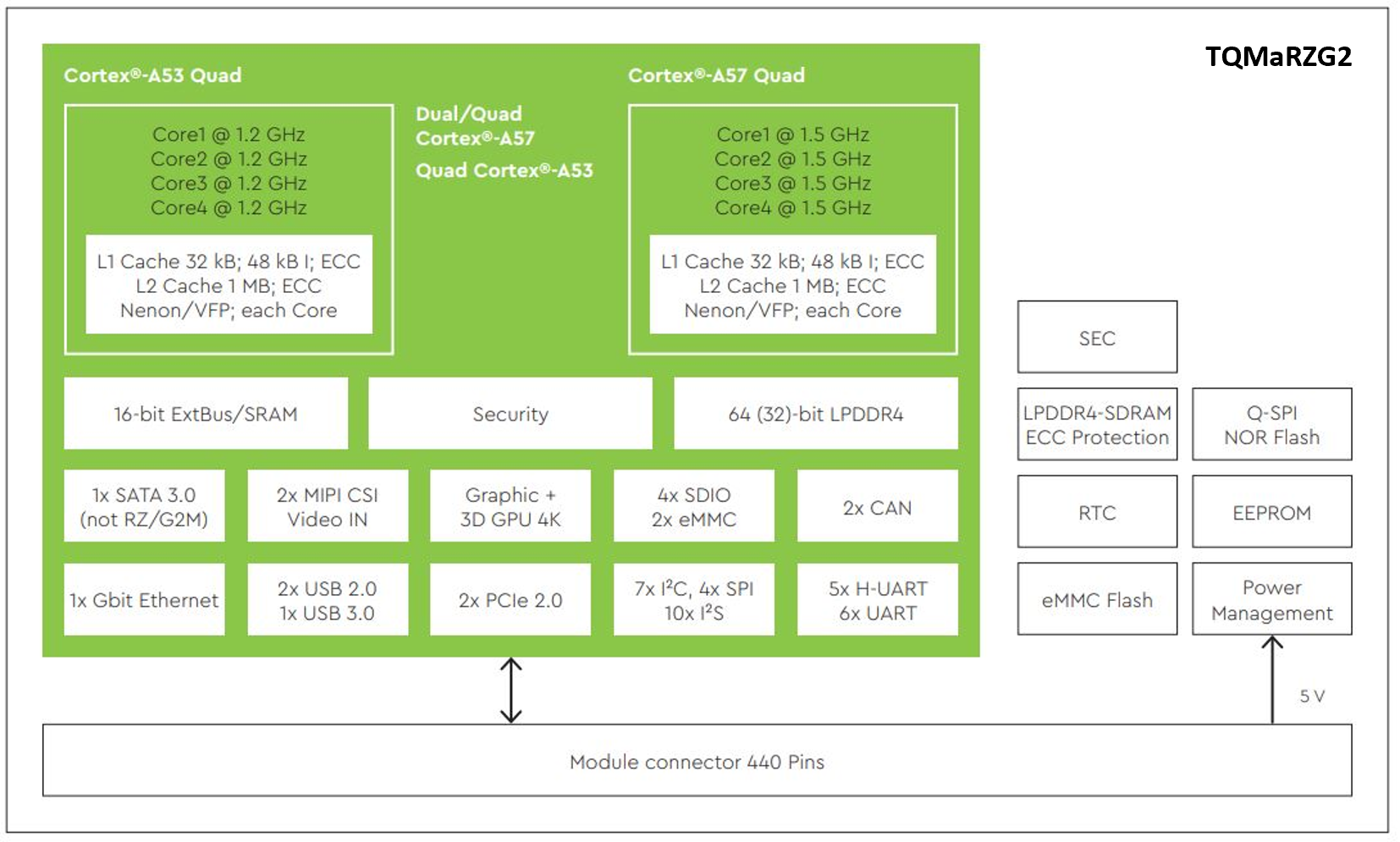

ブロック図
