商品基礎情報
主な仕様
16kNタイプと25kNタイプを標準で準備

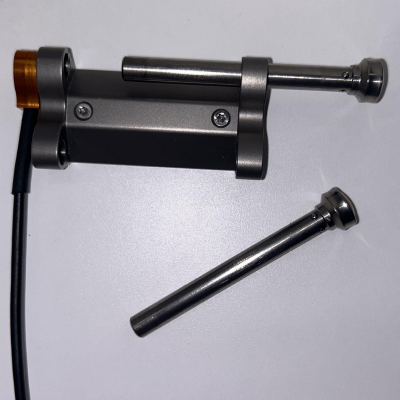

シートベルトセンサー(ベルト張力計)は、測定本体の完全に分離可能な2本のシャフトにて脱着します。
シャフトはボタンを押してロックを解除することができます。シャフトはロックされた状態で回転することができます。ベルト張力により、本体の測定ポイントが伸びます。伸びはひずみゲージを使用して測定されます。ひずみゲージは、ゼロに対する温度の影響をなくすため、ホイートストンブリッジ回路で形成されます。
このシートベルト用ロードセルには非常に軽いチタンを使用しているため、変換器の重量が軽く、測定システムの影響を最小限に抑えることができます。システムに依存する非直線性は、直線化回路内蔵オプションによって補正することができます。線形化なしの標準モデルは、SAE(3次多項式近似)に準拠した校正付きでお届けします。
お客様のベルトをお預かりし、そのベルトで校正することも可能です。また、ISO17242に準拠した校正にも対応します。
mg-sensor社シートベルトセンサー(ベルト張力計)では、容量が16kNタイプと25kNタイプを標準で準備しております。その他の要領をご希望の場合は、営業担当までご相談ください。
ベルト張力計の校正に関して
ベルト張力計に校正は複雑であり、mg-sensor社では主に3パターンの校正方法があります。
以下に、その3パターンの校正方法の違いをご説明します。
1. メーカー通常校正
直線補正回路ありセンサに推奨
プリロードをかけて校正実施します。
一般的に、補正回路が無いセンサーの場合は2~9%の誤差があるといわれています。
2. メーカーTS17242校正
直線補正回路なしのセンサに推奨
プリロードはかけずに、TS17242の手順に則り校正を実施します。
その際、直線補正用の係数が提供されます。
3. DAkkS認定TS17242校正
直線補正回路ありのセンサに推奨
2と同様の手法にて校正を実施しますが、校正結果には不確かさを含みます。
mg-sensor社では、DAkks認定校正となり、この校正証明書が必要な方は
DAkks認定校正を実施します。
仕様例
16kNタイプ | 25kNタイプ | |
型式 | F1B1B11A | F1B1J11A |
容量 kN | 16 | 25 |
感度 mV/V/kN | 0.181 | 0.092 |
最大出力 mV/V@FS | 2.9mV@16kN | 2.3mV@25kN |
ブリッヂ抵抗 Ω | 350 | 350 |
ZMO(無負荷時出力) | 0.03mV/V以下 | 0.05mV/V以下 |
非直線性 | 3%以下 | 5%以下 |
印加電圧 | 2-15VDC | 2-15VDC |
耐荷重 | 150% | 150% |
絶縁抵抗 | 100Mオーム以上 | 100Mオーム以上 |
温度範囲 | -30 to 70℃ | -30 to 70℃ |
対応可能ベルト厚さ | 1.3mm以下 | 1.3mm以下 |
対応可能ベルト幅 | 50.8mm | 50mm |
重量 | 83gm | 90gm |
