自動車衝突安全試験ダミー人形用荷重計

mg-sensor社では、自動車衝突安全試験で使用されるダミー人形用荷重計を取り揃えております。衝突形態、ダミーの部位別で、様々なセンサーを準備しています。ダミー用荷重計をご検討の場合は、ダミー種類、部位の情報をいただくことで、適切なセンサーの提案が可能です。

関連商品・技術情報

計測・測定・表示機器

完全カスタマイズ！お客様の開発環境に合わせた設計による、最適な計測を実現するステアリングコラムセンサー

計測・測定・表示機器

作業効率大幅アップ！　プッシュプル式　脱着容易なベルト張力計！　

計測・測定・表示機器

バッテリー内蔵高速サンプリング耐衝撃性データ収録装置（SLICE PROシリーズ）

計測・測定・表示機器

超小型耐衝撃性データ収録装置（SLICE シリーズ）

商品基礎情報

様々なダミー、部位に応じた荷重計を準備。ニーズに応じた製品を提案します。

下記は衝突実験で使用されるダミー人形に搭載される荷重計の一部です。

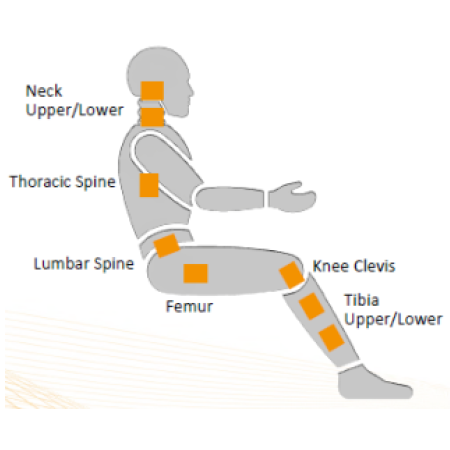

右図のように、ダミー種類、測定部位をご相談いただくことで、最適なセンサーをご紹介します。

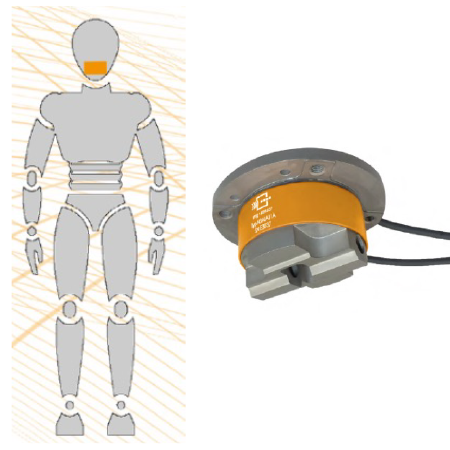

首上荷重計　6軸		Upper Neck
首上荷重計　6軸		Fx	Fy	Fz	Mx	My	Mz
容量	kN	8.9	8.9	13.3
容量	Nm				282	282	282
感度	mV/V/kN	0.191	0.191	0.105
感度	mV/V/Nm				0.006	0.006	0.0082
最大出力	mV/V@FS	1.7	1.7	1.4	1.7	1.7	2.3
ブリッヂ抵抗	Ω	350	350	700	350	350	700

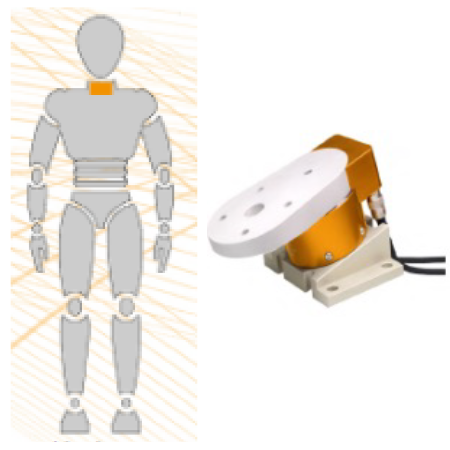

首下荷重計　6軸		Lower Neck
首下荷重計　6軸		Fx	Fy	Fz	Mx	My	Mz
容量	kN	13.3	13.3	13.3
容量	Nm				450	450	450
感度	mV/V/kN	0.105	0.105	0.068
感度	mV/V/Nm				0.0037	0.0037	0.006
最大出力	mV/V@FS	1.4	1.4	0.9	1.7	1.7	3
ブリッヂ抵抗	Ω	350	350	700	350	350	700

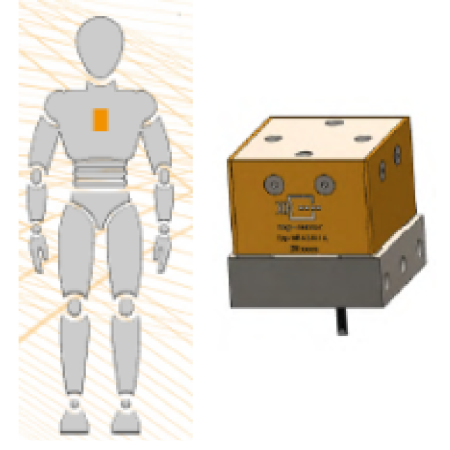

胸部脊椎荷重計　6軸		Thoracic Spine
胸部脊椎荷重計　6軸		Fx	Fy	Fz	Mx	My	Mz
容量	kN	13.3	13.3	20
容量	Nm				900	900	340
感度	mV/V/kN	0.135	0.135	0.056
感度	mV/V/Nm				0.0016	0.0018	0.0053
最大出力	mV/V@FS	1.8	1.8	1	1.4	1.6	1.8
ブリッヂ抵抗	Ω	350	350	700	350	350	700

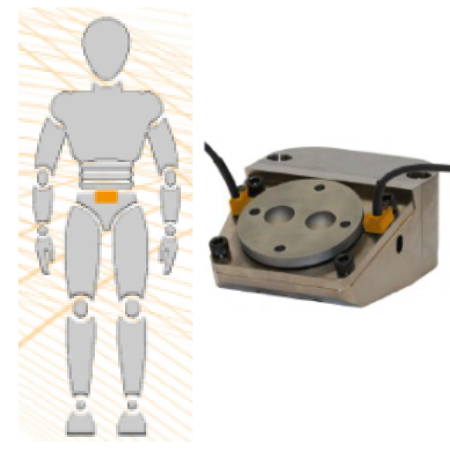

腰椎荷重計　6軸		Lmber Spine
腰椎荷重計　6軸		Fx	Fy	Fz	Mx	My	Mz
容量	kN	15	15	20
容量	Nm				600	600	350
感度	mV/V/kN	0.127	0.127	0.055
感度	mV/V/Nm				0.003	0.003	0.0046
最大出力	mV/V@FS	1.9	1.9	1.1	1.8	1.8	1.6
ブリッヂ抵抗	Ω	350	350	700	350	350	700

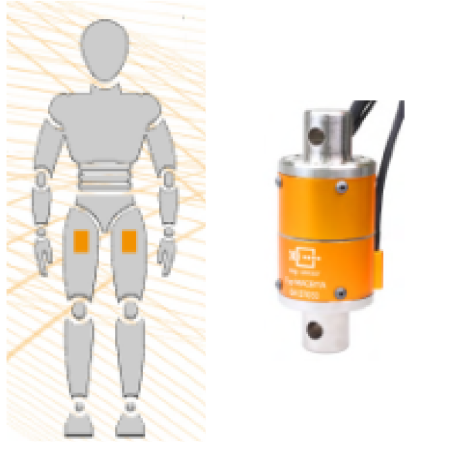

大腿骨荷重計　6軸		Femur
大腿骨荷重計　6軸		Fx	Fy	Fz	Mx	My	Mz
容量	kN	13.4	13.4	22.3
容量	Nm				340	340	340
感度	mV/V/kN	0.112	0.112	0.058
感度	mV/V/Nm				0.0041	0.0041	0.0067
最大出力	mV/V@FS	1.5	1.5	1.3	1.4	1.4	2.3
ブリッヂ抵抗	Ω	350	350	700	350	350	700

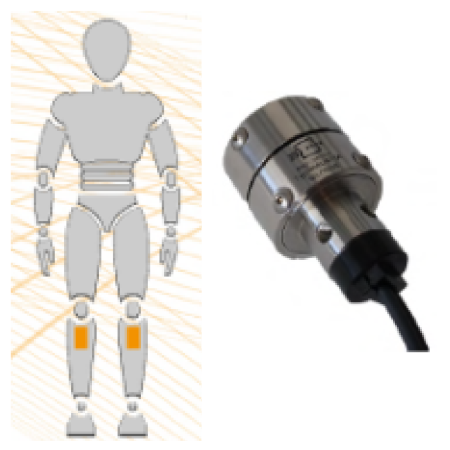

上部脛骨荷重計　6軸		Upper Tibia
上部脛骨荷重計　6軸		Fx	Fy	Fz	Mx	My	Mz
容量	kN	11.1	11.1	11.1
容量	Nm				395	395	226
感度	mV/V/kN	0.18	0.18	0.09
感度	mV/V/Nm				0.0076	0.0076	0.0133
最大出力	mV/V@FS	2	2	1	3	3	3
ブリッヂ抵抗	Ω	350	350	700	350	350	700

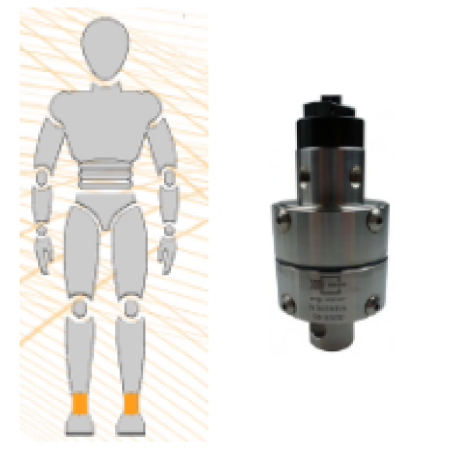

下部脛骨荷重計　5軸		Lower Tibia
下部脛骨荷重計　5軸		Fx	Fy	Fz	Mx	My	Mz
容量	kN	11.1	11.1	11.1
容量	Nm				395	395
感度	mV/V/kN	0.18	0.18	0.09
感度	mV/V/Nm				0.0076	0.0076
最大出力	mV/V@FS	2	2	1	3	3
ブリッヂ抵抗	Ω	350	350	700	350	350
