Paragon-NEO/5G向け同期解析装置
商品基礎情報
主な特徴

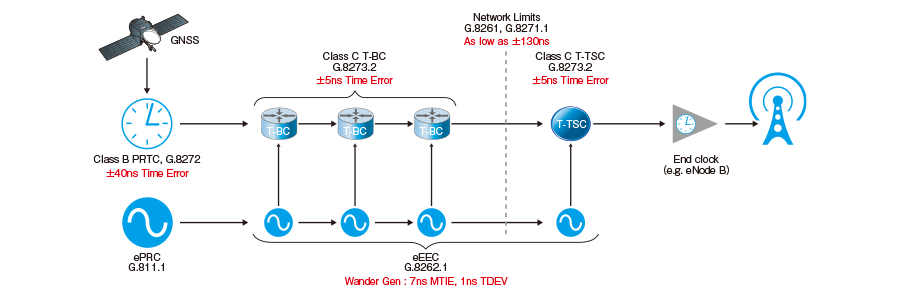

ITU-T 5GおよびO-RAN規格に準拠した最高精度
- 光インターフェース：1G～400GbE
- 電気インターフェース：100M～1000M (1GbE)
- NRZ光インターフェース : 1ns未満の精度 (100MbEを除く)
- PAM4および電気インターフェース : 5ns未満の精度 (250ps分解能)
- ITU-T G.826xおよび827x規格に基づき、SyncE、ジッタ・ワンダ、ESMC、PTPを評価
- 各市場におけるPTPプロファイルの規格準拠テスト
- 56GレーンPAM4および従来型NRZモジュール対応
- ブラウザベースのWeb GUI対応
- テストケース駆動型ワークフロー
PTP測定機能
PTP Time Error（時刻誤差）とSyncEワンダーを同時に用いてハイブリッドデバイスをテストし、出力パケットタイミング、クロック、およびSyncEワンダーを、高精度に測定します
- Time Error（TE）の解析：
- T-Boundary Clock（バウンダリクロック）や、PRTC/Master Clock（基準時刻クロック）等の解析を行います。
- 規格準拠のインペアメント試験：
- 標準規格で定義されたTime Errorインペアメント（障害）を適用します。
- 複合試験の実施：
- SyncEおよびESMCと組み合わせることで、「SyncE過渡応答に対する位相ノイズ特性」など複雑な試験に対応。

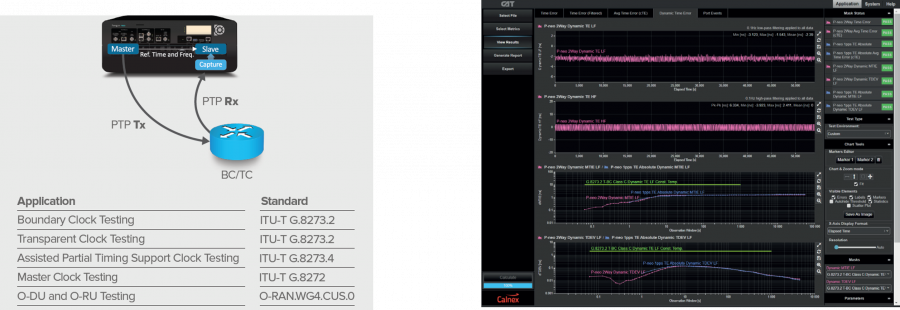

(左) PTPアプリケーションにおけるテストの接続イメージ (右) CAT（Calnex Analysis Tool）
PTPクロックエミュレーション機能
- バウンダリクロック／トランスペアレントクロック（ITU-T G.8273.2）
- 補助型部分タイミングサポートクロック（A-PTSC）テスト（ITU-T G.8273.4）
- PRTCテスト（ITU-T G.8272）
- timeTransmitter/timeReceiverの完全パラメトリック制御によるエミュレーション
対応PTPプロファイル
- IEEE 1588-2008 (Default Profile)
- ITU-T G.8265.1 (L3 Unicast / Frequency profile)
- ITU-T G.8275.1 (L2 Multicast / Phase/Time profile)
- ITU-T G.8275.2 (L3 Unicast / Phase/Time profile)
- SMPTE ST 2059-2 (Broadcast / Professional Media profile)
- O-RAN.WG4.CONF.O (O-RAN synchronization)
- IEEE C37.238 / IEC/IEEE 61850-9-3 (Power profile ※ユーザー定義設定による)
- User-defined Profile (任意のパラメータ設定によるカスタムプロファイル)
SyncEアプリケーション - ITU-T G.8262.1/G.8262 (Jitter and Wander)

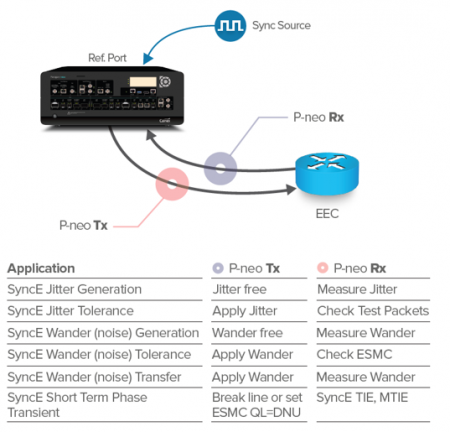

SyncEアプリケーションにおけるテストの接続イメージ
Paragon-neoは、Wander Tolerance, Wander Transfer, Wander (Noise) generation, Pull-in, Hold-in, Pull-out ranges, Frequency Accuracy, Phase Transientの試験が可能です。加えて、 Jitter ToleranceおよびJitter Generationを含む、ITU-T G.8262.1/G.8262に準拠した完全なSyncE試験をサポートしています。
Calnex Analysis Tool (CAT)
CATの操作画面
Calnex Analysis Tool (CAT) は、ネットワークおよびデバイスの性能に関する高度な分析を提供します。すべての測定結果を一元管理できるだけでなく、複数のグラフを同時に表示できるため、結果の相関関係を容易に把握することが可能です。さらに、進化したグラフィック機能により、MTIEやTDEVなどの指標をITU-TやO-RANのマスク（許容値）に照らして簡単に評価できます。
PTP Field Verifier（PFV）：

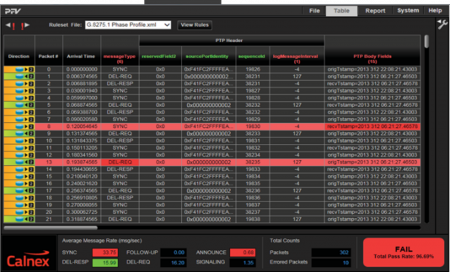

PFVの解析画面
- PTPプロトコルの解析:
- 標準規格またはユーザー定義プロファイルへの適合性を確認するために、PTPプロトコルを解析します。
- 自動PASS/FAIL判定:
- キャプチャしたPTPメッセージをPTP規格に照らしてチェックし、明確なPASS/FAILのアラートを表示します。
規格適合性試験アプリケーション

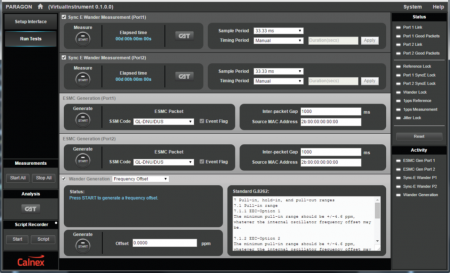

メイン操作画面
- 自動生成と評価:
- PTPおよびESMCメッセージ、Time Error（時刻誤差）およびSyncEインペアメント（障害）を自動的に生成します 。
- フィルタとメトリクスの適用:
- フィルタ、メトリクス、およびマスクの適用を自動で行います。

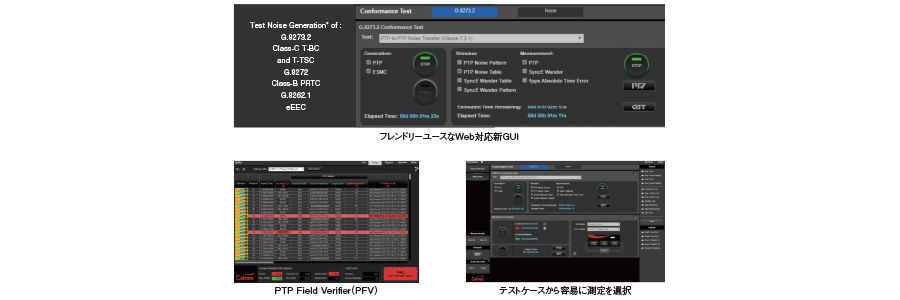

使いやすい操作環境
- ブラウザベースGUI：
- PC、Mac、Androidタブレットのいずれからでも、1024×768以上の解像度を持つブラウザで操作可能（RJ45 LAN接続）
- テストケース駆動型ワークフロー：
- グラフィカルな操作画面でテスト設定を直感的に構成。リアルタイムでステータスと結果を確認
- 完全自動化対応：
- Python、TCL、Perlによるスクリプティング
- 自動スクリプトリコーダーで手動操作を即座にスクリプト化
- Calnex Test Sequencer（CTS）と連携し、ユーザー定義テストプランの作成・実行を支援
