航空宇宙と防衛
自由空間光 (FSO) 通信や指向性エネルギーの研究から自動電子機器の検証に至るまで、航空宇宙および防衛の分野でもMokuは活躍することができます。
詳細はこちらをご覧ください。

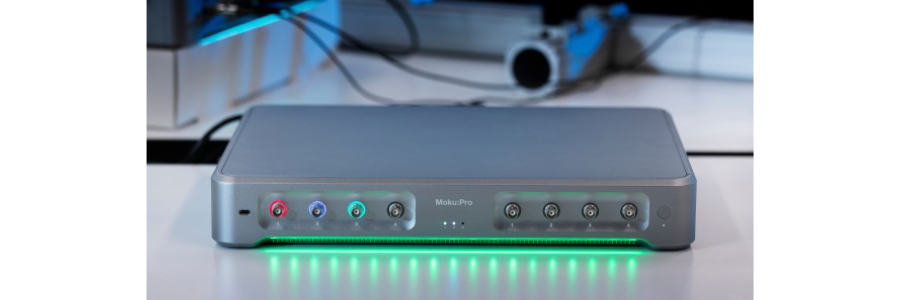

NASA のジェット推進研究所と提携して開発されたMoku:Proはクリティカルな機能を提供しながら、リスク管理に役立つ柔軟性とパフォーマンスを提供します。
・システムの安定性を向上させる
レーザ ロック ボックス、位相計、およびロックイン アンプを備えた Mokuは、複数の重要なレーザ安定化機器として使用できます。
・効率的に拡張する
マルチチャネル設計は、位相コヒーレントなアプリケーション向けに、コスト効率が高く、構成が簡単なソリューションを提供します。
・SWaP-Cを削減する
コンパクトなフォームファクターと複数の統合機器により、システムの設置面積とケーブル配線が削減されます。
AIと機械学習
AI を活用した FPGA 開発によるスマートなテストにMokuは使用できます。
Moku Cloud Compile と ChatGPT を使用することで、カスタム インスツルメンテーションのコーディングとデプロイを行う際の貴重な時間を節約できます。プロンプトを出し、調整し、コピーし、Moku デバイスに導入するだけで、プロトタイプやカスタム機器を数分で実行できます。
Moku Cloud Compile (MCC)を使用すると、カスタム インストルメンテーションをコーディング、コンパイルし、Moku デバイスにデプロイできます。ただし、経験が限られているユーザーにとって、VHDL プログラミングは学習に時間がかかることがよくあります。 ChatGPT に必要なコードの開発を手伝ってもらうことで、MCC を使用したほぼ無限のカスタム信号処理技術に即座にアクセスできるようになります。
・開発の合理化
AI ツールが VHDL を作成すると、チームはコードの作成やデバッグではなく、設計のテストに集中できます。
・直感的な信号の視覚化
ChatGPT で MCC を使用すると、VHDL の経験が限られていても、初期のプロトタイプ、カスタム インスツルメンテーション、複雑な信号処理パイプラインを構築できます。
ChatGPT などの AI ツールとの互換性によりカスタムインスツルメンテーションの開発が加速されるだけでなく、Moku デバイスを使用すると、新しい機械学習プロジェクトを開発することもできます。武漢理工大学の学生が、Moku:Goを使用して適応型ノイズ キャンセリングと高速ニューラル ネットワーク話者識別を備えたカスタム会議室システムをどのように開発したかはこちらをご覧ください。

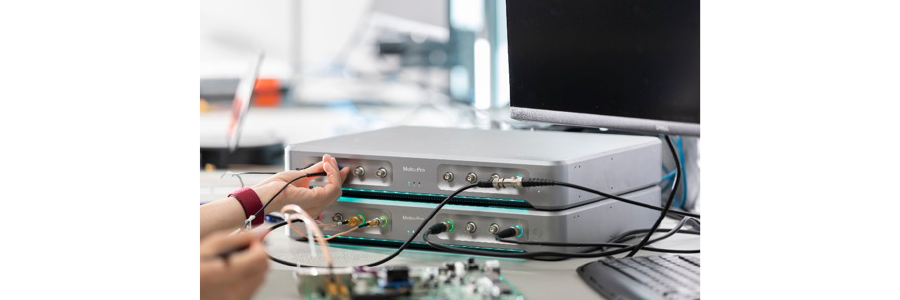

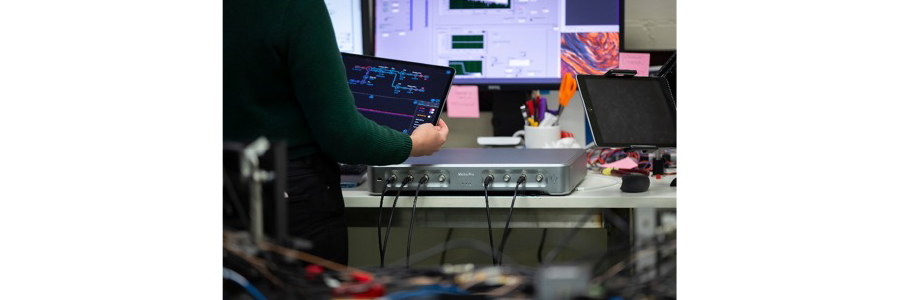

自動テスト
Mokuを使用して柔軟なテスト自動化で開発を加速します。
反復測定のオフロードから複雑なテスト シーケンスの実行まで、Mokuを使用してデバイスの検証とデータ収集を迅速化します。また、対話型テストと自動テストの間をシームレスに移動できます。長期的なデータ収集を合理化する必要がある場合でも、人的エラーが発生しやすい反復的なタスクを自動化する必要がある場合でも、Moku が対応します。
・製品をより早く市場に投入する
Moku を使用すると、自動テストが簡単になります。デバイスの検証を迅速化し、時間のかかるデータ収集プロセスを排除します。機器の状態を失うことなく、自動測定と対話型測定を簡単に切り替えることができ、直感的な GUI を使用して微調整することができます。
・テストフロー全体を合理化します
マルチ計測モードを活用して、低遅延、ロスレス相互接続を備えた完全にカスタマイズ可能なデジタル テスト システムにアクセスします。プログラムによって一度に最大 4 つの機能を展開し、必要に応じて機能を交換したり、接続を再ルーティングしたりできます。これらはすべて Moku デバイスの FPGA 上で行われます。
・好みの API で動作します
REST API フレームワークで構築されたMoku APIを使用すると、 Moku デバイスと完全に連携できます。 LabVIEW、MATLAB、Python の高度なサポートにより、使い慣れたツールを使用してテスト システムを次世代の計測器に導入できます。

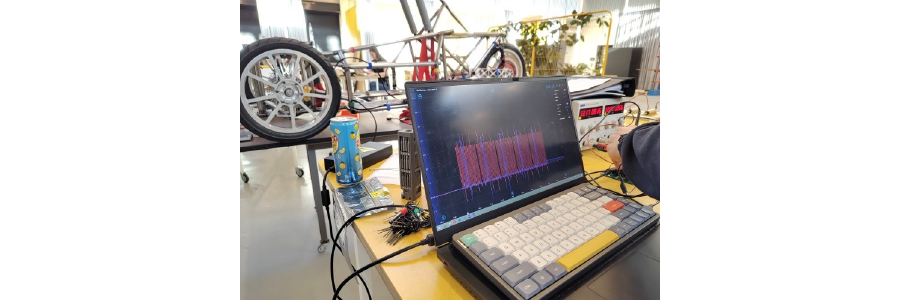

自動車
センサのパフォーマンスをテストする必要がある場合でも、コンポーネントの特性を評価する必要がある場合でも、カスタム信号処理を実行する必要がある場合でも、Moku 1つで解決します。
Mokuは、研究開発、デバッグ、検証などに必要な柔軟性を提供します。 LiDAR システム開発から EV テスト、単純なコンポーネント検証に至るまで、これ1台で実現可能です。
・カスタム信号処理パイプラインを構築する
マルチ計測モードを使用して、テスト システムを現在の実験に適応させます。オシロスコープとデータロガーを使用して車載ドライブテストを実行し、ロックインアンプとスペクトラムアナライザーを使用してセンサの精度を検証し、ロジックアナライザー/パターンジェネレーターを使用してCANメッセージングを実行することで、Mokuを使用してワークフローを合理化できます。
・テストフロー全体を合理化します
FPGA ベースのアーキテクチャによるロスレスのデジタル相互接続により、セットアップから余分なノイズと損失を排除できます。再配線や再構成のために機器に直接アクセスする必要がなく、便利な iPad またはデスクトップ Moku: アプリを使用して、直感的なユーザー インターフェイスを離れた場所から制御できます。
Mokuでは以下のようなアプリケーションをカバーできます。
1.先進運転支援システム (ADAS)
2.CAN プロトコル通信
3.コンポーネントの検証
4.車内データのログ記録
5.開ループおよび閉ループの制御システム設計
ボード線解析
周波数応答アナライザーを使用して効率的なボード解析を実行することが可能です。
10 mHz ~ 500 MHz の掃引正弦波出力を使用して、システムまたは被測定デバイス (DUT) の周波数応答を振幅と位相の両方で測定します。フィルターの特性を評価したり、インピーダンスを測定したり、マルチポート ネットワークの S パラメーターを決定したりすることもできます。
周波数応答アナライザー (FRA) により、システムの特性評価がこれまでより簡単になります。電気、機械、または光学システムの伝達関数を測定して、制御システムの閉ループ応答を最適化し、非線形システムの共振動作を特長付け、フィルターを設計し、さまざまな電子コンポーネントまたは光学コンポーネントの帯域幅を測定します。
・複雑な伝達関数を測定します
基本波と高調波にわたるベクトル測定を使用して、非線形効果を特長付けます。
・共鳴動作を特長づけます
電源の安定性解析などのために、開ループおよび閉ループの伝達関数を見つけます。
動的振幅調整により信号対雑音比を改善でき、チームにデータの共有をすることも簡単です。
Mokuでは以下のようなアプリケーションをカバーできます。
1.インピーダンス測定
2.開ループおよび閉ループのプラントの特性評価
3.安定性解析
4.電源解析
5.フィルターの特性評価

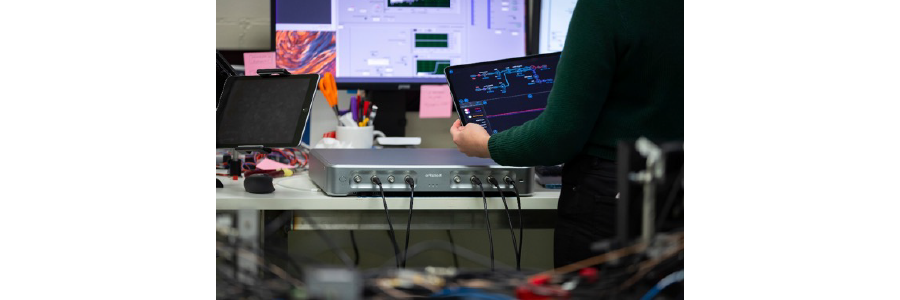

制御システム
Moku PID コントローラーを使用すると、センシティブなシステムでも安定化します。高速フィードバックと組み込みフィルタリングにより、エラー修正と監視はMokuで可能です。
Moku PID コントローラーは、開ループおよび閉ループ調整のための重要な機能を統合すると同時に、高度なアプリケーション向けの追加の機器と連携して動作します。ロックインアンプ、デジタルフィルターボックスなどを組み合わせてMokuだけでシステムを完結できます。
・低遅延
レーザや位相安定化などのアプリケーションに、マイクロ秒未満の遅延で完全に構成可能な最大 4 つの PID コントローラーを利用します。
・リアルタイムのプラント制御
信号処理チェーンのほぼすべてのステップをカスタマイズします。 DIY ソリューションからアップグレードし、研究を強化するためにシミュレーション環境を制限します。

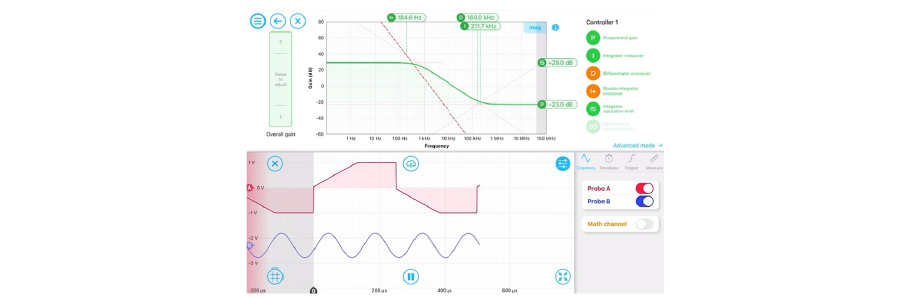

Moku PID コントローラーに組み込まれた対話型のボード線図を使用して、制御システムの周波数応答をリアルタイムで設計します。
MokuのPIDコントローラを使用して以下のようなアプリケーションをカバーできます。
1.制御システムの設計
2.レーザ周波数の安定化
3.圧力、力、流量、およびその他の制御
4.スキャンヘッド/サンプルステージの位置決め
5.温度調整
教育
Mokuが1台でより多くのことを教えることが可能です。
オシロスコープ、スペクトラム アナライザ、FIR および IIR フィルタリング ツール、ロックイン アンプを内蔵しているので、学生は信号の基礎からデジタルフィルタリングやソフトウェア無線に至るまで、学ぶために必要なものがすべて揃っています。
Moku:Go PID コントローラーで基本的な数学的概念を視覚化し、任意波形発生器、データ ロガー、周波数応答アナライザーを切り替えることで、時間領域と周波数領域にわたるシステムの識別を簡単に教えます。
MEMS試験
MokuではMEMSの特性評価とテストを行うことができ、最高のパフォーマンスを確保しながら、統合と設計を合理化できます。Moku デバイスには、カスタム設計のプロトタイピング、デバイスの応答の分析、ノイズや干渉に対する耐性の測定に不可欠な機能が統合されています。 MEMS デバイスが光学的、音響的、または機械的であっても、Moku には位相計やロックインアンプなどの光学機器から、オシロスコープ、スペクトラムアナライザ、波形発生器などの一般的なテストの必需品に至るまで、それをテストするための機器が揃っています。
・シームレスなロックイン検出
特に信号対雑音比 (SNR) が低い場合には、MEMS デバイスの共振周波数に注目して信号情報を抽出します。
・安定したフィードバック制御
Moku PID コントローラーは、デジタル フィードバック制御と安定性を強化します。パラメータを調整し、結果をリアルタイムで表示して、閉ループ制御を最適化します。
・包括的な API サポート
API サポートとRESTful API フレームワークによりアナログノイズを排除し、テストプロセスを自動化します。つまり、Python、LabVIEW、MATLAB などを自由に使用して MEMS テストを自動化できます。
Mokuのロックインアンプ、周波数応答アナライザ、任意波形発生器を使用して以下のようなアプリケーションをカバーできます。
1.補償光学などの光 MEMS 開発
2.自由空間光通信における MEMS ベースのビーム ステアリング(FSOC)
3.ジャイロスコープおよび加速度計のテスト
4.圧力センサなどのバイオテクノロジー MEMS デバイス
顕微鏡と分光法
Moku:Pro ロックイン アンプを使用すると、高精度のマルチチャネル ロックイン検出測定がこれまでよりも迅速かつ簡単になります。誘導ラマン散乱 (SRS) 顕微鏡法から高度なレーザ分光法技術に至るまで、Moku ロックイン アンプはさまざまな実験において超高精度のイメージングと検出を可能にします。
多くの顕微鏡や分光アプリケーションでは、必要な信号が非常に弱いことが多く、光学イメージングの実行やサンプルからのデータ抽出が困難になります。 Mokuのロックインアンプを使用すると、ノイズから小さな信号を効率的に抽出して分析できます。マルチ機器モードを使用すると、追加の機器を必要とせずに、複数の周波数または高調波を同時に検出できます。さらに良いことに、Moku ロックイン アンプは、100 Hz までの超低ノイズ性能を備えています。
・二相復調
XY 座標モードと Rθ 座標モードの間で選択し、内蔵ローパス フィルターのコーナー周波数を調整し、目的の復調ソースを構成します。
・統合型 PID コントローラー
オプションの高速 PID コントローラを追加して閉ループ制御を実現します。パラメータを調整して、測定を中断することなくゲインプロファイルを構成します。
・直感的な信号の視覚化
内蔵のデータ ロガーを使用して最大 10 MSa/s でデータを記録しながら、統合された 4 チャネル、1.25 GSa/s オシロスコープで長期的なシステム パフォーマンスを監視します。
誘導ラマン散乱 (SRS) 顕微鏡などの顕微鏡測定技術は、生物医学および化学イメージングのさらなる革新に貢献しています。この技術により、ラベルフリーのイメージングが可能になり、病気の診断、医薬品および薬物輸送研究、その他の材料科学アプリケーションが可能になります。
効果的な顕微鏡および分光システムを開発するには、ロックインアンプやスペクトルアナライザーからデータロガーやデジタルフィルターに至るまで、さまざまな機器が必要です。 Moku:Pro 単体で完全な信号処理パイプラインを形成することができます。

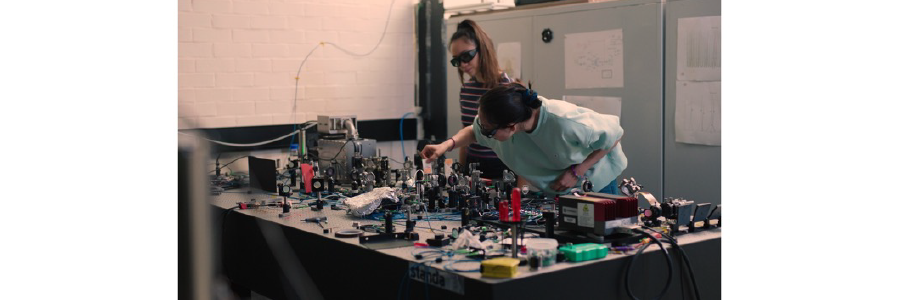

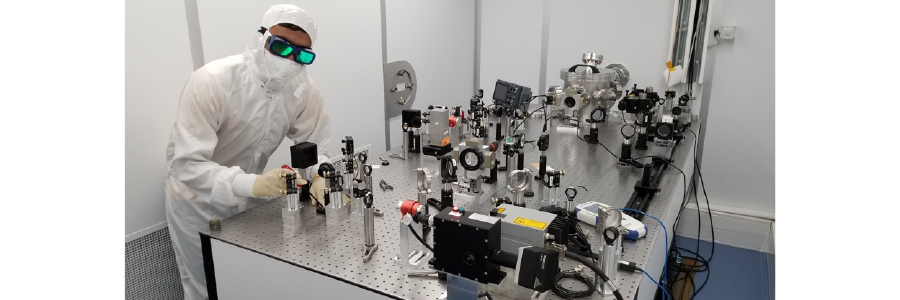

光学/フォトニクス研究
Moku デバイスは、オシロスコープ、スペクトラム アナライザ、波形発生器などの一般的なテストの必需品を提供しながら、レーザ ロック ボックス、位相計、ロックイン アンプなど、レーザの安定化と測定に不可欠な機器の完全なスイートを統合しています。
・シームレスなロックイン検出
複数の周波数または高調波に対して 4 チャンネル、600 MHz ロックイン アンプを利用します。10 ビットと 18 ビットのブレンド ADC で超低ノイズ性能を実現します。
・手間のかからないレーザロック
Laser Lock Box を使用すると、レーザをキャビティに簡単にロックできます。手作業は必要ありません。ロックアシストを使用すると、復調されたエラー信号のゼロクロスに即座にロックできます。
・より優れた光 PLL
統合された PID コントローラーにより、レーザ周波数の安定化と位相ロックが容易になります。パラメータを調整し、結果をリアルタイムで表示して、閉ループ制御を最適化します。
Laser Lock Box は、PDH ロック、フリンジサイド ロック、チルト ロック、RF ロック、およびディザ ロックをサポートしています。マルチ機器モードでレーザ ロック ボックスを追加の機器と組み合わせると、追加の機器を購入することなく、研究に合わせてセットアップをさらに調整できます。これにより、実験をより速く立ち上げて実行できるようにしています。
Mokuで使用できるロックイン アンプ、レーザ ロック ボックス、および位相計は、次のようなアプリケーションをカバーします。
• 重力波検出システムの開発
• 干渉計
• PDH ロックによるレーザ周波数の安定化
• 精密分光法

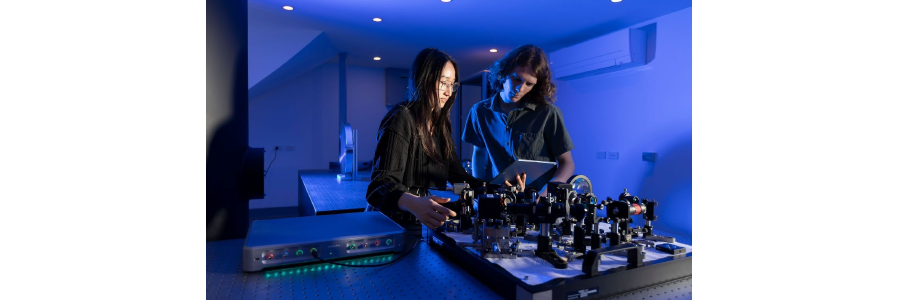

量子光学
機密性の高い量子実験の実行は複雑になる可能性がありますが、Mokuでは光学セットアップを簡単に作成、校正、測定、分析できます。
・シームレスなロックイン検出
複数の周波数または高調波に対して 4 チャンネル、600 MHz ロックイン アンプを利用します。10 ビットと 18 ビットのブレンド ADC で超低ノイズ性能を実現します。
・手間のかからないレーザロック
Laser Lock Box を使用してレーザをキャビティに簡単にロックします。手動構成は必要ありません。ロックアシストを使用すると、復調されたエラー信号のゼロクロスに即座にロックできます。
・必要な精度と必要な柔軟性
Moku フェーズメーターを使用すると、埋め込みデータ ロガーで記録しながら、マルチチャネルの位相、周波数、振幅をマイクロラジアンの精度で視覚化できます。
Moku:Pro を使用すると、1 つのデバイスで複数の高度な光学機器にアクセスできます。ロックイン アンプ、レーザ ロック ボックス、位相計、およびスペクトラム アナライザ は、次のようなアプリケーションをカバーします。
・PDH ロックによるレーザ周波数の安定化
・マッハツェンダー干渉法
・広帯域周波数の検出と分析
宇宙研究
宇宙の起源を研究している場合でも、重要なレーザ技術開発を行っている場合でも、Moku デバイスは、新しい概念を探求し、天体物理学における極めて重要な発見を可能にするために活躍しています。
・宇宙アプリケーション向けの量子センサの開発
高度な深宇宙アプリケーションには、複数の機器を同時に提供できる柔軟性と、安定した信頼性の高いハードウェアの開発を可能にするパフォーマンスを備えたテスト機器が必要です。深宇宙ナビゲーションのための時間と周波数の基準を含む量子センサなどのデバイスは、全地球測位サービスに不可欠です。Moku:Proレーザ ロック ボックス、デジタル フィルター ボックス、ロックイン アンプ、およびPID コントローラー機器は、これらのデバイスのより良い研究、開発、検証を可能にするのに役立ちます。
Mokuは次のようなアプリケーションをカバーします
・指向性エネルギー
・重力波検出
・干渉計
・光学測距
・発振器の解析
