商品基礎情報
豊富なメモリ製品ポートフォリオ
- NOR、不揮発性RAM、SRAM、DRAM
- SEMPER™ NOR Flash: 自動車 ISO 26262/産業 IEC 61508 準拠
- EXCELON™ F-RAM : ミッションクリティカルなデータロギング
- nvSRAM: SRAMとフラッシュの組合せ高速アクセスとデータ保持
- HyperBus™ RAM:400MB/s HyperBus/Octal xSPI DRAM
SEMPER™ NOR FLASH

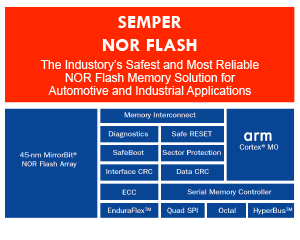

SEMPER™NOR FLASH ブロック図
自動車/産業向け高性能・高信頼性NORフラッシュ
●業界初ISO 26262 ASIL-B準拠、ASIL-D Ready
●AEC-Q100認定 : PPAPサポート、長期供給
●400MB/s読出しHyperBus™ : 20%向上(自社従来比)
●1.3/11uA 超低消費電力モード : 84%/56%削減
●ECC(SECDED)、Data/Interface CRC、SafeBoot、etc.
●EnduraFlex™アーキテクチャ : 書換え耐久性 or 長期保存を区域ごとに最適化 (2.5M書換え耐性、25年保持)
●512Mbits to 2Gb、1.8V/3.0V
SEMPER™ SECURE NOR FLASH
SEMPER™ SECURE NOR FLASH
アプリケーション
自動車/産業 機能安全向け高信頼性NORフラッシュ
●高度なSecurity:HW Root-of-Trust、 エンドツーエンド保護
●業界初 ISO 26262 ASIL-B 準拠、ASIL-D Ready
●IEC 61508 準拠
●Safety機構:ECC, CRC, Safe Boot/Reset, etc.
●Safety通知:Power Loss, Operational Fails, etc.
●400MB/s 高速HyperBus/Octal (xSPI), QSPI
●超低消費電力モード:Deep Power Down 1.3uA
●EnduraFlex™ アーキテクチャ:書換え耐久性 or 長期保存を区域毎に最適化 (300K書換え/4KBセクター、25年保持)
Safety Category | Safety Feature | Description |
Safety Mechanism | Memory CRC | Flash memory data integrity check |
Flash ECC | ECC SEC/DED | |
Interface CRC | CRC to protect the interface to Host | |
Low Voltage Monitor | External Vdd, Internal regurator, Always on POR | |
Safety Added Features | Safe Boot | Boot Failure Recovery scheme |
Safety Error Injection | Error injection to safety mechanism(memory ECC) | |
Safe Reset | Reset pin, JEDEC SPI Reset | |
Safety Reporting | Brown-out Failures | Erase Power Loss Indicator : EPLI Configration data corruption : PPLI |
Operational Failures | Embedded (CPU based) failed operation : boot, program, erase, security |
|
Data Integrity Failures | ECC SEC/DED Data CRC and Interface CRC errors ECC erroe counter (VL, SE and DE) Last ECC error address |
|
Reporting method | Status registers Interrupt pin |
RAM
HyperRAM™ 2.0

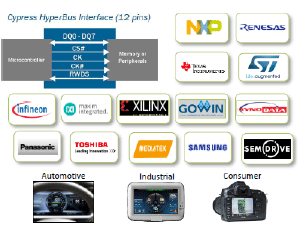

HyperRAM エコシステム
高速アクセス/少ピン数/self-refresh DRAM
●グラフィックス処理など高速アプリケーション向け
●JEDEC xSPI HyperBus and Octal: 400MB/s
●64M/128Mbits, 1.8V/3V, 24-BGA
●産業/産業+, 車載Grade3/2: -40°C to +85/105°C
●プロセッサ・ベンダー Ecosystem
EXCELON™-LP F-RAM MEMORY
EXCELON™-LP F-RAM MEMORY
アプリケーション
低消費電力 F-RAM
●超低消費電力: 0.10 uA in Hibernate mode
●1,000-Trillion read/write 耐久性、100年間データ保持(65℃)
●SPI up to 50MHz
●小型パッケージ 8-GQFN
●2M to 8Mbits, 1.8/3.3V
EXCELON™-ULTRA F-RAM MEMORY
EXCELON™-ULTRA F-RAM MEMORY
アプリケーション
高速アクセス F-RAM
●108MHz QSPI: 現行SPI F-RAMより10倍高速
●100-Trillion read/write 耐久性、100年間データ保持
●小型パッケージ 8-GQFN
●2M/4MBbits、1.8/3.3V
EXCELON™-AUTO F-RAM MEMORY
EXCELON™-AUTO F-RAM MEMORY
アプリケーション
車載向け F-RAM
●AEC-Q100、ISO 26262準拠
●Automotive G1 -40℃ to +125℃、G3 -40℃ to +85℃
●10-Trillion read/write 耐久性、100年間データ保持
●50MHz SPI
●2M to 8Mbits、1.8/3.3V
nvSRAM

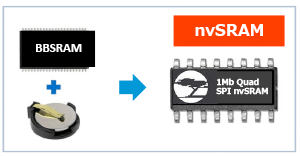

バッテリーバックドSRAMを置き換え
nvSRAM = SRAM+SONOS型フラッシュ(20年データ保持)
●バッテリーバックドSRAMを置き換え、バッテリーが不要
●20ns高速アクセス : 8/16/32-bitパラレル、I2C/SPI/QSPI
●256K-16Mbits、3-5V
●-40℃ to +85/105℃、-55℃ to+125℃(軍用)
●RTC内蔵
●RAID制御、PLC、CNC、ルータ、ゲーム機、航空宇宙、軍用など
メモリ製品一覧
揮発性 | ファミリー | シリーズ | インターフェイス | 容量 | 周辺温度 | 用途 |
不揮発性 メモリ |
Semper™ Flash | S25HS-T/HL-T 45nm MirrorBit® |
QSPI 1.8V/3.0V | 512M to 2Gbits | 産業, 産業plus 車載 G1/G2/G3 |
自動車/産業機能安全向けNORフラッシュ |
S26HS-T/HL-T 45nm MirrorBit |
HyperBusTM 1.8V/3.0V 400MB/s |
512M, 1Gbits | 同上 | 同上 | ||
S28HS-T/HL-T 45nm MirrorBit |
Octal 1.8V/3.0V 400MB/s |
512M to 2Gbits | 同上 | 同上 | ||
Serial NOR Flash | S25FL-L 65nm Floating Gate |
QSPI 3.0V 133MHz SDR, 66MHz DDR |
64M, 128M, 256Mbits | 産業, 産業plus 車載 G1/G2/G3 |
ブート/RTOS/アプリケーションのプログラムコード | |
S25FL-S, S79FL-S 65nm MLC MirrorBit |
QSPI, Dual QSPI 3.0V 133MHz SDR, 80MHz DDR |
128M to 1Gbits | 同上 | 同上 | ||
S25FS-S, S70FS-S 65nm MirrorBit |
QSPI, Stacked Die 1.8V 133MHz SDR, 80MHz DDR |
64M to 1Gbits | 同上 | 同上 | ||
HyperFlash™ | S26KS-S, S26KL-S 65nm MirrorBit |
HyperBus 1.8V, 3.0V 333MB/s read |
128M, 256M, 512Mbits | 産業, 産業plus/ext 車載 G1/G2/G3 |
プログラムコード Automotive Cluster (HyperRAM™, MCPも有り) |
|
Parallel NOR Flash |
S29GL-T, S70GL-T 45nm MirrorBit |
16-bit A-D separate 3.0V 15ns page read (page mode) |
512M to 2Gbits | 産業, 産業plus/ext 車載 G1/G2/G3 |
ブート/RTOS/アプリケーションのプログラムコード | |
S29GL-S/R, S70GL-S 65nm MirrorBit |
16-bit A-D separate 3.0V 15ns page read (page mode) |
64M to 2Gbits | 同上 | 同上 | ||
S29WS-P 90nm MirrorBit |
16-bit A-D separate Burst 1.8V 80ns random, 104MHz sync burst |
128M to 512Mbits | Wireless (–25℃ to +85℃) |
同上 | ||
S29AL-J 110nm Floating Gate |
16-bit A-D separate 3.0V 55ns access |
8M, 16Mbits | 産業, 産業ext 車載 G1/G3 |
同上 | ||
S29PL-J 110nm Floating Gate |
16-bit A-D separate 3.0V 20ns page read (page mode) |
32M, 64M, 128Mbits | 産業 | 同上 | ||
S29AS-J 110nm Floating Gate |
16-bit A-D separate 1.8V 55ns access |
16Mbits | 産業 | 同上 | ||
Excelon™ LP F-RAM™ |
PZT 強誘電体 | SPI 50MHz 1.8V, 3V 1,000兆回リード/ライト |
2M to 8Mbits | 民生 産業 |
継続的なデータログ:Smartメータ, 家庭医療、Wearable | |
Excelon Ultra | PZT 強誘電体 | QSPI 108MHz 1.8V, 3V 100兆回リード/ライト |
2M, 4Mbits | 産業 | ミッションクリティカルなデータログ:産業、医療, MFP | |
Excelon Auto | PZT 強誘電体 | SPI 50MHz 1.8V, 3V 10兆回リード/ライト |
2M, 4Mbits | 車載 G1 | ミッションクリティカルなデータログ:自動車 | |
Serial F-RAM | PZT 強誘電体 | SPI 40MHz, I2C 2.0~5.5V 100兆回リード/ライト |
4K to 4Mbits | 産業 車載 G1/G3 |
ミッションクリティカルなデータログ:自動車、産業、医療, MFP | |
Parallel F-RAM | PZT 強誘電体 | 16-bit A-D separate 2.0~5.5V 100兆回リード/ライト |
64K to 4Mbits | 産業 車載 G1/G3 |
同上 | |
Serial nvSRAM | SRAM+SONOS Flash RTC内蔵 |
QSPI 108MHz, SPI, I2C 1.8V, 3.0V |
64K to 1Mbits | 産業, 産業plus | 高速データログなど BBSRAMの置換え |
|
Parallel nvSRAM | SRAM+SONOS Flash RTC内蔵 |
8/16/32b A-D separate 1.8V~5V 25n/35n/45ns access |
256K to 16Mbits | 産業 軍事 |
同上 | |
揮発性 メモリ |
HyperRAM™ | S27KS, S70KS | HyperBus/Octal 1.8V 200/333/400MB/s |
64M/128Mbits | 産業, 産業plus 車載 G3/G2 |
車載メータークラスタ, 産業機器HMI, etc. |
S27KL, S70KL | HyperBus/Octal 3V 200/333/400MB/s |
同上 | 同上 | 同上 | ||
Asynchronous SRAM | Fast CY7C1 5962F |
8-/16-/32-bit A-D separate 10ns access 1.8 to 5.0V |
256K to 32Mbits | 産業, 産業ext 車載 G1/G3 |
PLC, Network, MFP, etc. データバックアップ ランダムアクセステーブル |
|
Micropower CY62 |
8-/16-/32-bit A-D separate 45ns access 1.8 to 5.0V |
256K to 64Mbits | 同上 | 同上 | ||
Synchronous SRAM | Standard | 250MT/s, 18Gbps 2.5V, 3.3V |
2M to 72Mbits | 民生 産業, 産業plus/ext 車載 G1/G2/G3, 軍事 |
同上 | |
No Bus Latency | 250MT/s, 18Gbps 2.5V, 3.3V |
18M, 36Mbits | 同上 | 同上 | ||
QDR-II/II+/ Xtreme/IV | 666M-2.1GT/s, 47.9G-153.3Gbps 1.3V, 1.8V |
18M to 144Mbits | 同上 | 高速Network, 軍事, 航空, HPC, 画像/ビデオ処理など:バッファ、テーブル |
