USB Type-C および Power Delivery コントローラ
商品基礎情報
USB Type-C & Power Delivery コントローラ製品
| Power Solution | Cable | PC Host | Device, Dock, Monitor | Automotive | PDMCU | ||
| Source | Sink | Active/Passive | 1x port | 2x port | |||
| USB-PD Port | |||||||
| CCG3PA/PA2 USB Type-C Port Controller 30V,PPS/QC4, 64/128KB |
CCG3PA USB Type-C Port Controller 30V,PPS/QC4, 64KB |
CCG2 USB-C Active Cable Controller 1xPD,Temination, ESD |
ACG1F USB Type-C only 1x Type-C port, Load S/W, UCSI |
CCG4/4M USB Type-C Port Controller 2x PD, 128KB Flash,Mux |
CCG3 USB Type-C Port Controller 20V,Cypto, Billboard |
CCG3PA USB Type-C Port Controller 30V,PPS/QC4, 64KB |
PMG1 M0/M0+ Flash,RAM 1/2xPD Gate Drivers |
| PAG1 Complete AC/DC Solution Primary + Secondary controller |
BCR USB Type-C UFP Controller PD3.0,5 PDOs Power sink |
CMG1 USB-C EMCA Passive Controller PD3.0,Vbus short protection |
CCG5C USB Type-C Port Controller 1x PD,Vbus short protection |
CCG5 USB Type-C Port Controller 2x PD,Vbus short protection |
CCG5/CCG5C USB Type-C Port Controller 2x PD,Vbus short protection |
CCG7S USB Type-C Port Controller 1xPD,DC-DC Buck Boost |
− |
| CCG3PA-NFET USB Type-C Port Controller NFET Gate Driver, 64KB |
− | − | CCG6 USB Type-C Port Controller 1x PD, Load S/Wctrl, TBT |
CCG6DF USB Type-C Port Controller 2x PD, Load S/WFET, TBT |
DMC USB Type-C Dock Controller 20V,Cypto, Billboard |
CCG7D USB Type-C Port Controller 2xPD,DC-DC Buck Boost |
− |
| CCG7D USB Type-C Port Controller 2xPD,Buck Boost Controller |
− | − | CCG6SF USB Type-C Port Controller 1x PD, Load S/WFET, TBT |
− | HX3PD USB 3.1 Gen 2 Type-C Hub 7x Ports,PD, Billboard,10Gbps |
− | − |
EZ-PD™ Barrel Connecter Replacement (BCR)
・従来の様々な形の電源コネクタをUSB-PDへ変更しませんか
・Firmware開発は不要です
・USB-PD 3.0 Sink をサポート
・VBUS 電圧: 5V to 20V
・ソースからの電流: up to 5A
・外付け抵抗によりVBUS電圧/電流を設定可能
・オーバー電圧保護(OVP), VBUS-CCショート保護
・CC信号線/VBUS_IN/D+/D-などのシステムレベル ESD

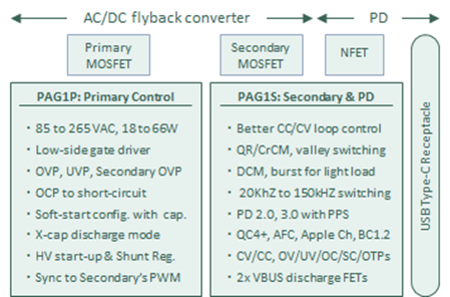

EZ-PD™ PAG1P & PAG1S Power Adapter
・AC-DC変換を含めたUSB-PDの総合的なソリューション
・２次側制御のフライバック方式により高速な負荷過渡応答
・PAG1P
– AC電源入力: 85 – 265VAC
– High-Voltage Startup & Shunt Regurator
– 外部キャパシタによるProgrammable Soft-Start 設定
・PAG1S
– 2次側レギュレータ, 同期整流器(SR)
– 高効率な定電流/定電圧制御ループ
– 軽負荷での電源効率向上: 擬似共振(QR), 臨界導通モード
(CrCM), 不連続導通モード(DCM), バレースイッチング,
バーストモードをサポート

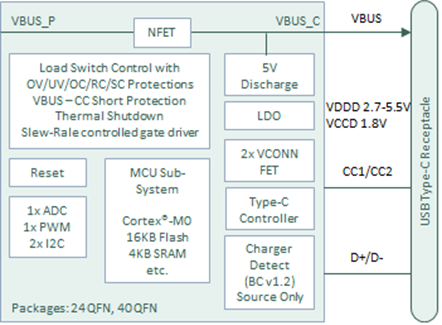

EZ-PD™ ACG1F Type-C Only
・USB Type-C 1.3 ダウンストリームポート(DFP)のみ
・5V/3A VBUS ロードスイッチ(NFET)を内蔵
・2x VCONN FET (OCP付き) を内蔵 ー EMCAケーブル
・OVP, OCP, Reverse Current Protection (RCP)
・温熱シャットダウン
・VBUS-CCショート保護
・I2C: UCSIサポート

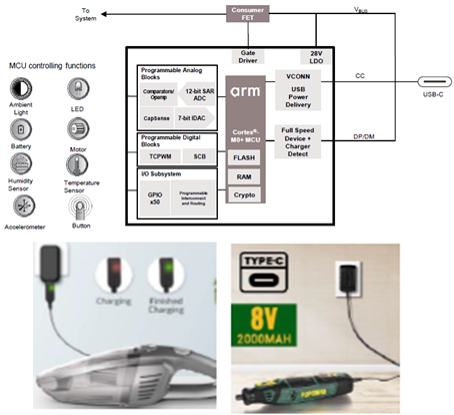

EZ-PD™ PMG1 (Power Delivery Microcontroller Gen 1)
・USB-C機能を備えた高電圧MCU
-USB-C PDポートを実装、MCUを活用して制御機能を組み込むことが可能
・USB PD 3.1
-VBUS EPR最大28Vをサポート
-VBUS FET ゲートドライバ
-VBUS fault protections：OVP、OCP、UVP、SCP、RCP
・Arm®Cortex®M0/M0+ 32bit MCU
-最大256KB Flash と最大32KB RAM
-USB full speed device with BC v1.2
・アナログブロック
-12bit 1MS/sec ADC、低電力コンパレータ、オペアンプ、IDAC
-CAPSENSE™(静電タッチセンサ)
・デジタルブロック
-最大8つの16bit TCPWM
-最大8つのSCB(I2C,SPI,UART)
EZ-USB™ USB HUB コントローラ 製品一覧
| Product | PD | USB | Upstream port |
Downstream port | |||
| HX3PD | PD3.0 Source/Sink |
USB 3.1 Gen 2 USB 2.0 |
1x 3.1/PD/2.0 Type-C or -B DRP |
1x 3.1/PD/2.0 Type-C or -A DRP |
2x 3.1/CC/2.0 Type-C or -A DFP |
2x 3.1/2.0 Type-A DFP |
2x 2.0 Type-A DFP |
| HX3 | − | USB 3.0 SS USB 2.0 |
1x 3.0/2.0 Type-B |
− | − | 3x 3.0/2.0 Type-A |
4x 2.0 Type-A |
| Product | USB Device Controller | Charging mode | VBUS Protection |
Other Protection |
| HX3PD | DMC, Billboard | BC1.2, AC, Ghost Charge | OV/OCP | VCONN OCP |
| HX3 | − | BC1.2, AC, Ghost Charge, ACA-Dock | − | − |
EZ-USB™ USB Peripheral コントローラ 製品一覧（USB I/F ブリッジ）
| Product | Peripheral Device I/F | USB I/F | Serial I/F |
| FX3 | 32-bit GPIF II Programmable Synchronous I/F up to 100MHz, Asynchronous – 8/16/24/32-bit parallel bus – 8/16/24/32-bit FIFOs – Parallel Camera interface – Serial communication, etc. |
USB3.1 Gen1 SS (5Gbps) USB2.0 HS (480Mbps) |
I2C, UART, SPI |
| FX3S | 16-bit GPIO II Programmable | USB3.1 Gen1 SS (5Gbps) USB2.0 HS (480Mbps) |
I2C, UART, SPI |
| SD3 | − | USB3.1 Gen1 SS (5Gbps) USB2.0 HS (480Mbps) |
I2C, UART, SPI |
| CX3 | MIPI CSI-2 (4 lanes @ 1GHz) | USB3.1 Gen1 SS (5Gbps) USB2.0 HS (480Mbps) |
I2C, UART, SPI |
| USB-Serial | − | USB2.0 FS (12Mbps) | 2x SPI, UART, I2C |
| Product | CPU | Storage I/F | Package |
| FX3 | Arm926@200MHz | − | 121BGA (10x10mm) |
| FX3S | Arm926@200MHz | 2x SD3.0 / eMMC 4.41 | 121BGA (10x10mm) |
| SD3 | Arm926@200MHz | 2x SD3.0 / eMMC 4.41 | 121BGA (10x10mm) |
| CX3 | Arm926@200MHz | − | 121BGA (10x10mm) |
| USB-Serial | − | − | 24QFN (4x4mm) 28SSOP (10×7.5mm) 32QFN (5x5mm) |
