Allegro社｜電流センサーについて

Allegro社電流センサーは、電流検出範囲について0~1000A超迄の製品ラインナップを取り揃えています。車載向けに多くの採用実績を持っており、顧客からの信頼を得ております。コアを内蔵していない、コアレスのICパッケージタイプの製品についても、他メーカーに先駆け、2005年に市場投入を行っております

サンプルお問い合わせ

資料請求

商品基礎情報

電流センサーラインアップ

電流検出範囲 0-50A

独自のフリップチップ技術を使用してパッケージ開発を行っております。この技術により、小型のコアレスパッケージデザインを実現しています。また、最大4800VRMSのガルバニック絶縁を提供することができます。小型パッケージ製品の提供により、抵抗、アンプまたは変換器等の部品点数削減、基板の省スペースに貢献することができます。

電流検出範囲 0-400A

Allegroは世の中で初めて、400A対応センサー向けに高絶縁100µOhm CBパッケージを開発しました。耐熱性があり、過酷な用途の環境下においても使用可能な、高い精度と信頼性を併せ持った車載グレードの製品ラインナップを取り揃えております。

電流検出範囲 0-1000A超

オフセットと感度にてユーザープログラマブルとなっております。強磁性コアを含む用途で頻繁に使用される 1mm厚の KT パッケージ SIP に収納され、1500 A 以上の電流を検知するように設計されています。

Allegro社電流センサーの特長

コアレスパッケージデザインにて、最大の DC 使用電圧を SOIC-16パッケージで提供することができます。出力密度が高く、より高いシステム電圧による効率の向上が期待できます。

特長
・最大使用電圧 1600 VDC
・小型フットプリントの SOIC-8 パッケージと SOIC-16 パッケージのラインナップ
・基礎絶縁と強化絶縁のラインナップ

用途
太陽光インバーター、ハイブリッド電気自動車、通信用電源、HVAC、VFD などの各種ドライブ、
DC-DC コンバーター

機種
ACS724、ACS725、ACS720、ACS732、ACS733

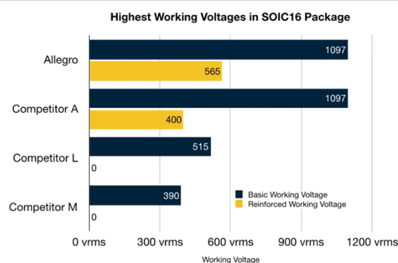

SOIC16 PKGでのWorking voltage比較

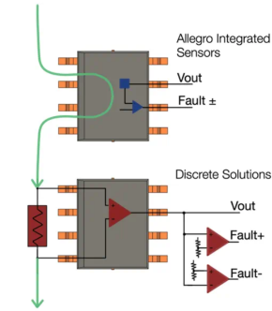

過電流検出機能に関して、Allegroの電流センサーは高精度アナログ出力に加え、高速過電流検出機能を搭載しています。

機能
・µsの応答速度を持つオープンドレインのFault pin
・1 つの IC に高いレベルで集積
・コンパクトな SOIC-8 フットプリントと SOIC16 フットプリント

メリット
・コスト効率に優れ使いやすい
・設計の簡易化、使用部品の削減
・過電流を防ぎ FET と IGBT を保護し信頼性を強化

用途
過電流検出、サーバーの監視および保護、クラス D アンプ、IOT 用途、電源保護、通信機器、モーター制御、VFD などの各種ドライブ

機種
ACS709、ACS710、ACS711、ACS71240、ACS720、ACS732、ACS733、A1365

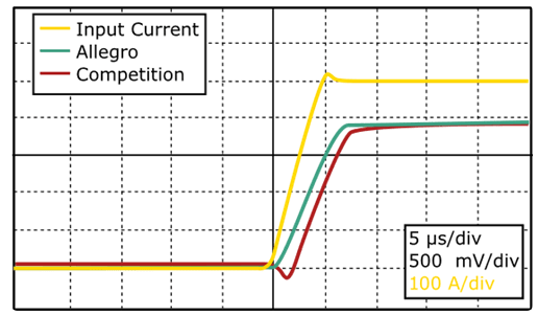

Allegro電流センサーとディスクリートの比較

大きなカレントトランスに取って代わり、内蔵型高速センサーが搭載されています。振動耐性に優れ、狭い場所にも収まる(CT では不可能) 低プロファイルの各種 SOIC パッケージを取り揃えています。

機能
・高速、低遅延アナログ出力
・差動センシングトポロジ
・小型フットプリントのSOIC-8、SOIC-16のQFNパッケージ

メリット
・ピーク電流トラッキングの応答速度が速く低遅延。サイクルごとに電流制御
・外部磁界の環境において高い信頼性

用途
ピーク電流トラッキング、オンボード充電器、力率補正、DC-DC コンバーター、12V-48V サーバー
通信機器用電源

機種
ACS730、ACS732、ACS733、ACS70331

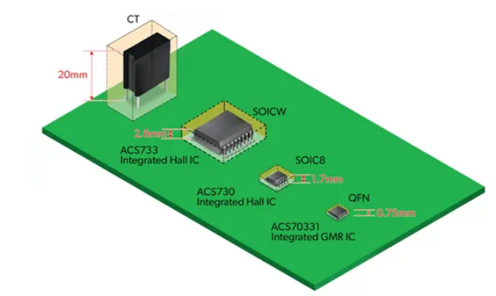

カレントトランスとのサイズ比較

Allegro では高い定格周囲温度 (最大 150°C) 内蔵型電流センサーを各種取り揃えています。約 20 種類ある “L-Temp” 電流センサーなど、ポートフォリオは拡大しています。車載用から産業用まで用途を問わず、ニーズを満たす堅牢な電流センサーが見つかります。

機能
・高い周囲温度定格 (TA)

メリット
・冷却システム要求を低減
・高温用途に対応する電流検出ソリューション

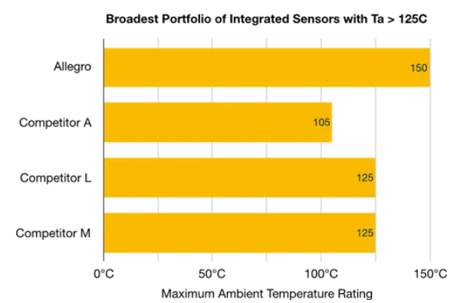

定格温度の比較

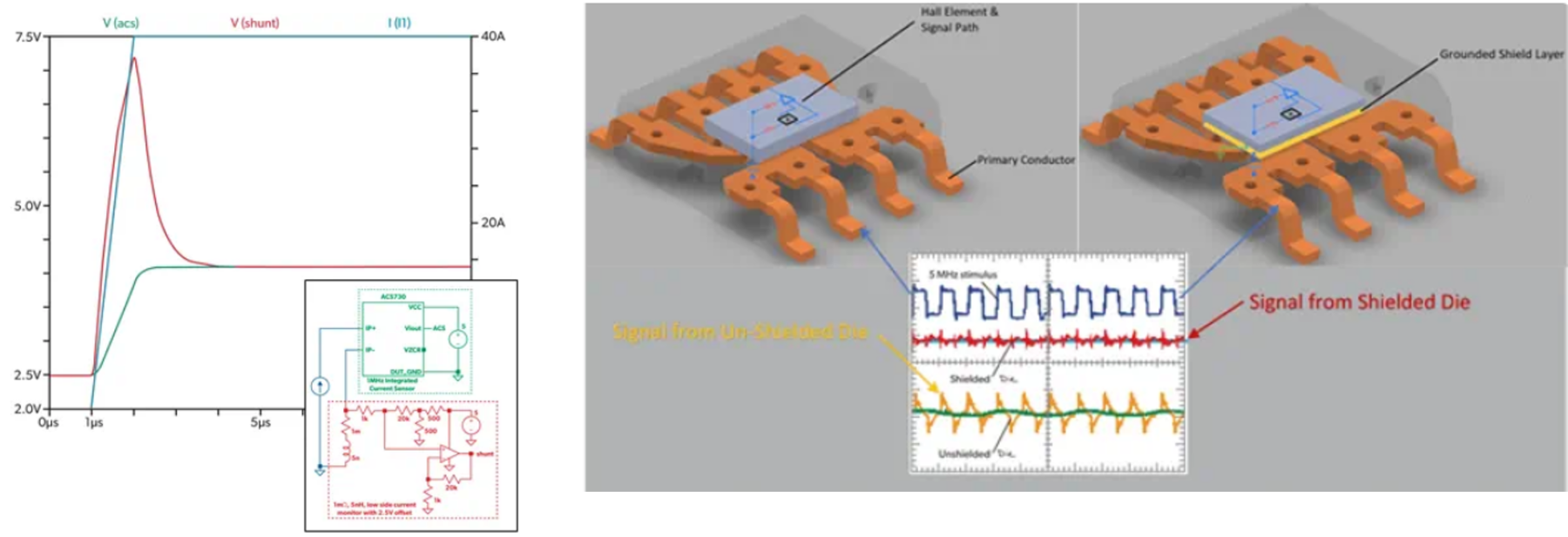

特許取得済みのオンチップシールド回路が高電圧スイッチング (高電圧 dv/dt) に起因する出力エラーを低減します。シャント+オペアンプソリューションとは異なり、ホール効果電流検出方法を採用しているため、高電流変動 (di/dt) によって生じるインダクタンスによるスパイクの影響を受けません。

機能
・特許取得済みのオンチップシールド
・非接触型の電流検出方法

メリット
・電流・電圧の過渡現象の影響を受けない
・サイクル切り替え後の“ブランク時間”を低減

用途
力率補正、DC-DC コンバーター、インバーター、モーター制御、VFD などの各種ドライブ

機種
ACS709、ACS710、ACS711、ACS71240、ACS720、ACS724、ACS725、ACS730、ACS732、ACS733
