DKEの電子ペーパーラインアップご紹介
電位ペーパーのパネルモジュールメーカーDKEの製品ラインアップを紹介いたします。
スタンダードプロダクトのアクティブマトリクスタイプ以外にもセグメントタイプのカスタム品も対応しています。
関連商品・技術情報
商品基礎情報
お客様の目線での製品展開
DKE社のスタンダード品の特長として、現在リリースされている13.3 inchまでは
白黒、3色(白黒赤)、4色(白黒赤黄)のカラーを問わず、FPCが24pinで統一されています。
お客様は同一サイズのパネルモジュールでカラー変更を行う際など、設計変更の負担を軽減できます。

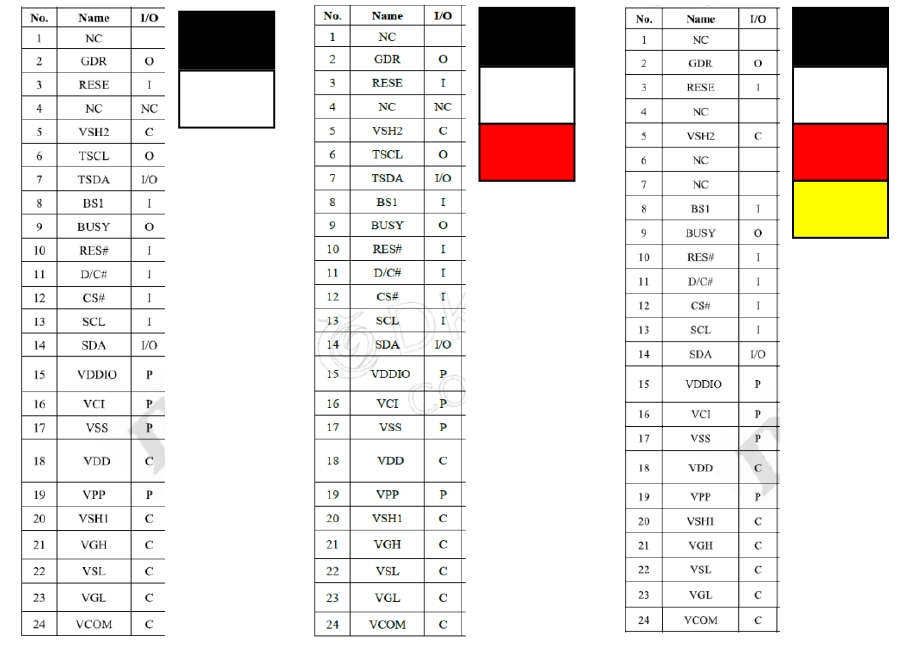

左から、4.2 inch 白黒、白黒赤、白黒赤黄 それぞれのパネルのPinアサイン
電子ペーパー スタンダードプロダクト一覧
掲載されているラインアップは殆どが4色(白黒赤黄)まで対応しております。
更に13.3 inchよりも大型のパネル、フレキシブルタイプも開発中です。
| カテゴリ | サイズ(inch) | 解像度 | DPI | 外観寸法(mm) |
| Small | 0.97″ | 184(H)x88(V) | 210 | 30(H)x14.15(V) |
| 1.50″ | 200(H)x200(V) | 188 | 31.8(H)x37.32(V) | |
| 1.54″ | 152(H)x152(V) | 140 | 31.8(H)x37.32(V) | |
| 2.13″ | 104(H)x212(V) | 110 | 29.2(H)x59.2(V) | |
| 2.13″ | 122(H)x250(V) | 130 | 29.2(H)x59.2(V) | |
| 2.13″ | 144(H)x296(V) | 154 | 29.2(H)x59.2(V) | |
| 2.66″ | 152(H)x296(V) | 125 | 36.3(H)x71.82(V) | |
| 2.66″ | 360(H)x184(V) | 152 | 36.3(H)x71.82(V) | |
| 2.70″ | 264(H)x176(V) | 118 | 36.3(H)x71.82(V) | |
| 2.90″ | 128(H)x296(V) | 112 | 36.7(H)x79.0(V) | |
| 2.90″ | 168(H)x384(V) | 144 | 36.97(H)x79.48(V) | |
| Medium | 3.10″ | 168(H)x296(V) | 110 | 45.83(H)x80.78(V) |
| 3.45″ | 184(H)x384(V) | 122 | 44.14(H)x89.28(V) | |
| 3.50″ | 184(H)x384(V) | 122 | 45.03(H)x91.75(V) | |
| 3.70″ | 240(H)x416(V) | 130 | 53(H)x92.99(V) | |
| 4.20″ | 400(H)x300(V) | 120 | 91(H)x77(V) | |
| 4.37″ | 176(H)x480(V) | 117 | 46.60(H)x115.86(V) | |
| 5.79″ | 792(H)x297(V) | 144 | 56.94(H)x150.92(V) | |
| 5.83″ | 648(H)X480(V) | 138 | 125.4(H)x99.5(V) | |
| 5.84″ | 768(H)x256(V) | 138 | 147.6(H)x59.58(V) | |
| Large | 7.50″ | 640(H)x384(V) | 100 | 170.2(H)x111.2(V) |
| 7.50″ | 800(H)x480(V) | 124 | 170.2(H)x111.2(V) | |
| 10.2″ | 960(H)x640(V) | 113 | 224(H)x157(V) | |
| 10.85″ | 1360(H)x480(V) | 133 | 270.56(H)x105.92(V) | |
| 11.6″ | 960(H)x640(V) | 100 | 254.31(H)x176.35(V) | |
| 12.48″ | 1304(H)x984(V) | 131 | 261.5(H)×211.00(V) | |
| 13.3″ | 960(H)x680(V) | 88 | 286.32(H)x212.26(V) |

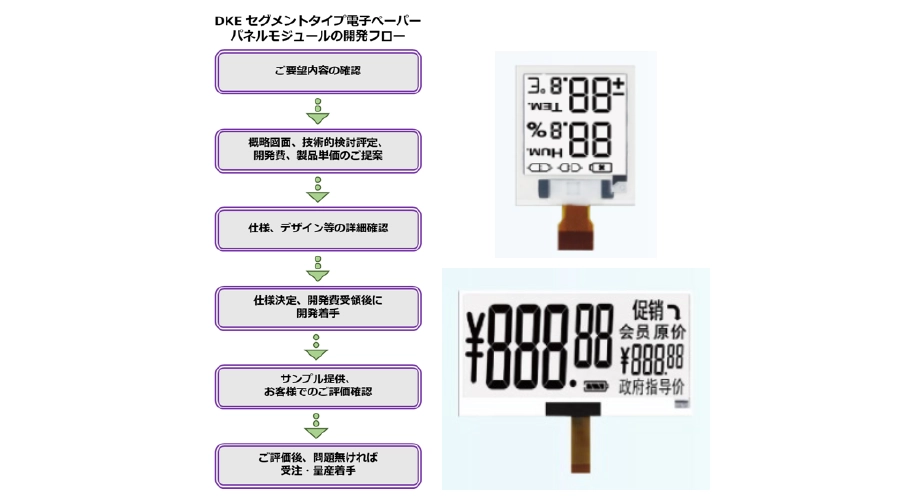

電子ペーパー ご要求仕様でのセグメントタイプ
DKE社ではお客様のご要求に合わせたセグメントタイプの電子ペーパーパネルモジュールも対応可能です。
※セグメントタイプは汎用品はございません。全てカスタム製品での開発・量産対応となります。
