インフィニオンテクノロジーズ｜AIROC™ CYW20829 Bluetooth® LE
インフィニオンテクノロジーズ（以下インフィニオン）の AIROC™ CYW20829 Bluetooth® LE は、v5.4 コア仕様に対応したデバイスで、演算性能と RF 性能、エネルギー効率、I/O オプション、セキュリティの最適な組み合わせを実現し、幅広いアプリケーションに向けた機能豊富で革新的な Bluetooth® ソリューションを提供します。こちらのページではデバイス（MCU）とモジュールに分けてご紹介いたします。
商品基礎情報

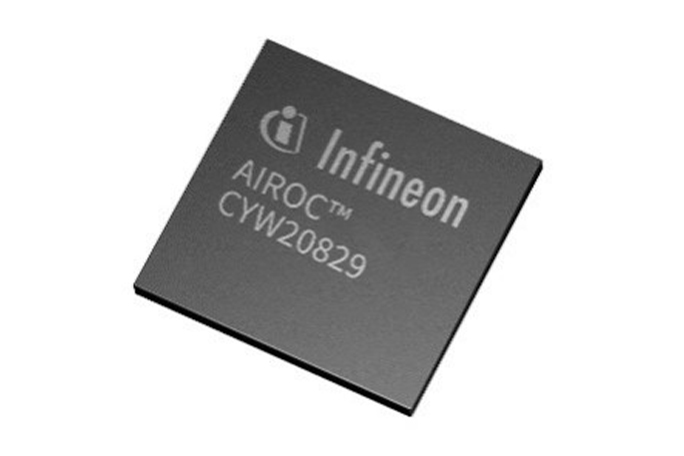

AIROC™ CYW20829 Bluetooth® LE MCU
業界最高クラスの通信距離の Bluetooth® LE 5.4 MCU に、アプリケーションおよび CAN FD 専用の Arm® Cortex®-M33 を搭載
- Bluetooth® 5.4 仕様にフルに対応し、最高の通信距離と低消費電力を誇る Bluetooth® LE
CYW20829 を使用すれば、Bluetooth® LE を簡単に実現できます。Bluetooth® LE 1 Mbps で 10 dBm の送信出力、-98 dBm の優れた受信感度を実現する内蔵パワーアンプにより、比類ない信頼性と通信範囲を実現します。Bluetooth® LE 5.4 までの全機能に対応し、必要な外部部品を最小限に抑えます。
- CAN FD、豊富な周辺回路、”最適サイズ “の外部フラッシュを使用した高集積 MCU
CYW20829 は、その優れた接続性だけでなく、BOM コスト削減を可能にする高い集積度も特長です。強力な 96 MHz Arm® Cortex®-M33 MCUと、Bluetooth® コントローラー専用のセカンダリ Arm® Cortex®-M33 を搭載しています。 CYW20829 は、256 KB のアプリケーション SRAM、外部フラッシュを柔軟に選択できる XIP 対応 Quad SPI インターフェース、また、CAN FD、PDM、I2S、ADC、タイマーなど、多様なペリフェラルを備えています。
- インフィニオンのセキュリティに関する専門知識を活用して開発
セキュリティにおいては、セキュアブート、セキュア実行環境、TRNG、eFuse (カスタムキー)、暗号アクセラレーションに対応し、機密データを保護します。
- 認証済みモジュール、ソフトウェアツール、サンプルコードを使用し開発期間を短縮
AIROC™ CYW20829 は SoC とモジュールで提供されます。また、豊富なサンプルコードと使いやすい開発環境を提供する、豊富で実績のあるソフトウェア インフラストラクチャも付属します。こうした組み合わせにより、比類のない柔軟性が実現され、最も複雑なアプリケーションの展開も簡単になります。
特長と利点
CYW20829
特長
- 高集積 Bluetooth® LE 5.4 MCU
- 96 MHz Arm® Cortex®-M33 (アプリケーション コア)
- 48 MHz Arm® Cortex®-M33 (Bluetooth® サブシステム コア)
- 256 KB SRAM (アプリケーション) / 96 KB SRAM (Bluetooth® LE)
- XIP 対応 48 MHz QSPI / SMIF、32 KB キャッシュ
- オフチップフラッシュのオンザフライ暗号化
- セキュアブート＆ 暗号化 HW エンジン
- 送信出力 : 最大 +10 dBm
- 強固な受信感度 : -106 dBm
- 電源電圧範囲 : 1.7 V ～ 3.6 V
- プログラマブル GPIO : 32 本
- 最大動作温度 : 85 ℃
利点
- 業界最高クラスの通信距離とノイズ耐性
- Bluetooth LE 5.4 による設計の将来性と新たなユースケースの開拓
- 高集積 MCU と適正サイズの外部フラッシュによりシステムコストを削減
- 低電力接続でバッテリーを長寿命化
- 超低遅延 HID 用ドングルが不要

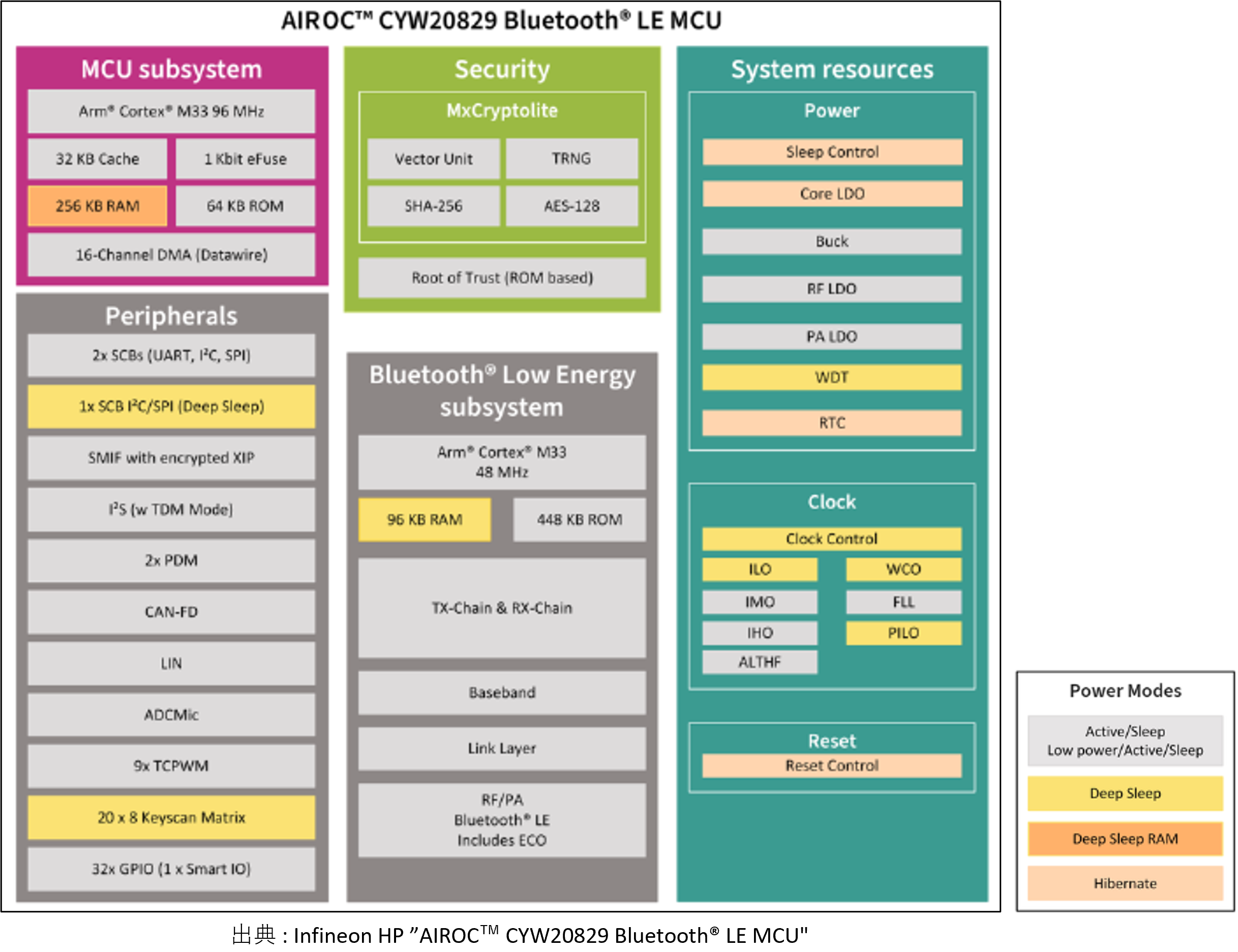

MCU ブロック図
アプリケーション
- スマートホーム
- 医療ヘルスケア
- 照明機器
- リモートコントロール
- ヒューマンインターフェースデバイス (マウス、キーボード、VR、ゲーミングコントローラ)
- 産業オートメーション
- 自動車
- 電子棚札 (ESL)
AIROC™ CYW20829 Bluetooth® LE Module
業界最高クラスの通信距離を誇る Bluetooth® LE 5.4 Module、アプリケーション専用の Arm® Cortex®-M33 と CAN FD を搭載

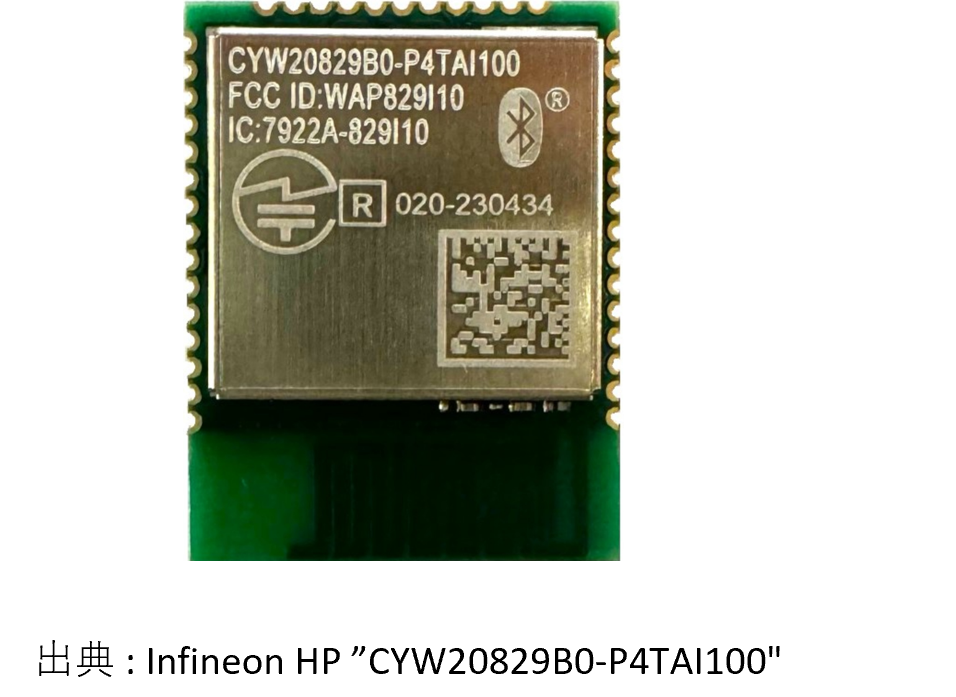

CYW20829B0-P4TAI100 は 完全に統合された Bluetooth® LE ワイヤレスモジュールです。
CYW20829B0-P4TAI100 には、AIROC™ CYW20829 Bluetooth® LE MCU のほか、オンボード水晶振動子、受動部品、1MB フラッシュメモリ等が搭載されています。CYW20829B0-P4TAI100 は、PCB トレースアンテナを搭載しています。また、外部アンテナ用 RFハンダパッドを搭載した CYW20829B0-P4EPI100 もご用意しております。
特長と利点
CYW20829B0-P4TAI100
特長
- 高集積 Bluetooth® LE 5.4 MCU
- 96 MHz Arm® Cortex®-M33 (アプリケーション コア)
- 1024 KB SFlash / 256 KB SRAM
- 送信出力 : 最大 +10 dBm
- 強固な受信感度 : -106 dBm
- Bluetooth® SIG による完全認証
- FCC, ISED, CE, MIC 認証取得
- プログラマブル GPIO : 26 本
- 小型フットプリント (14.5 x 19 x 1.95 mm)
- PCB トレースアンテナ内蔵
- 最大動作温度 : 85 ℃
利点
- 業界をリードする RF レンジと堅牢性
- 設計を将来も陳腐化させない Bluetooth® v5.4
- アンテナ内蔵モジュールで、RF 設計の工数を削減
- ModusToolbox™ ソフトウェアで開発可能なターンキーモジュール
- 完全集積型モジュールによる迅速なマーケット投入

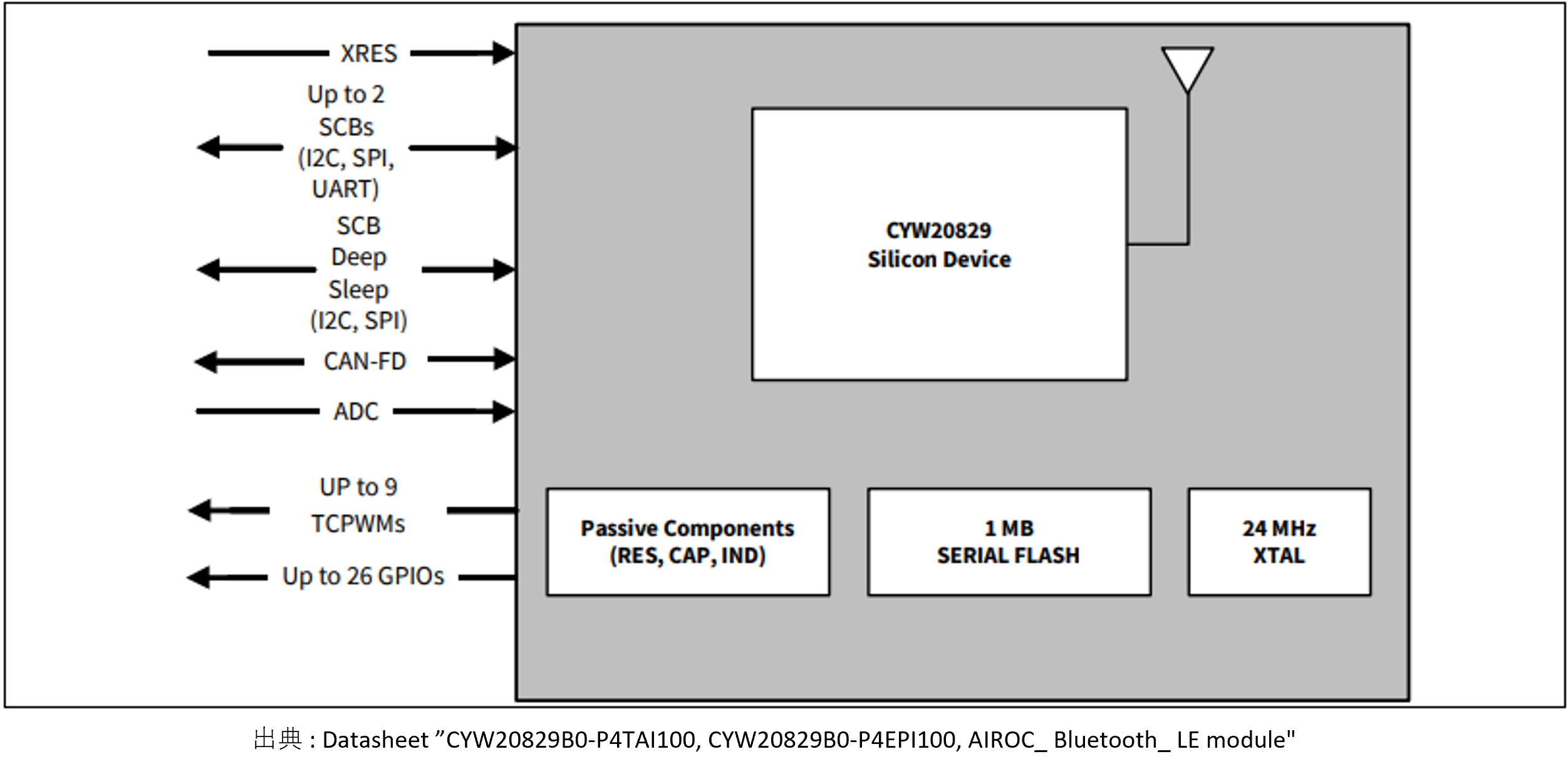

Module 機能ブロック図
評価ボード

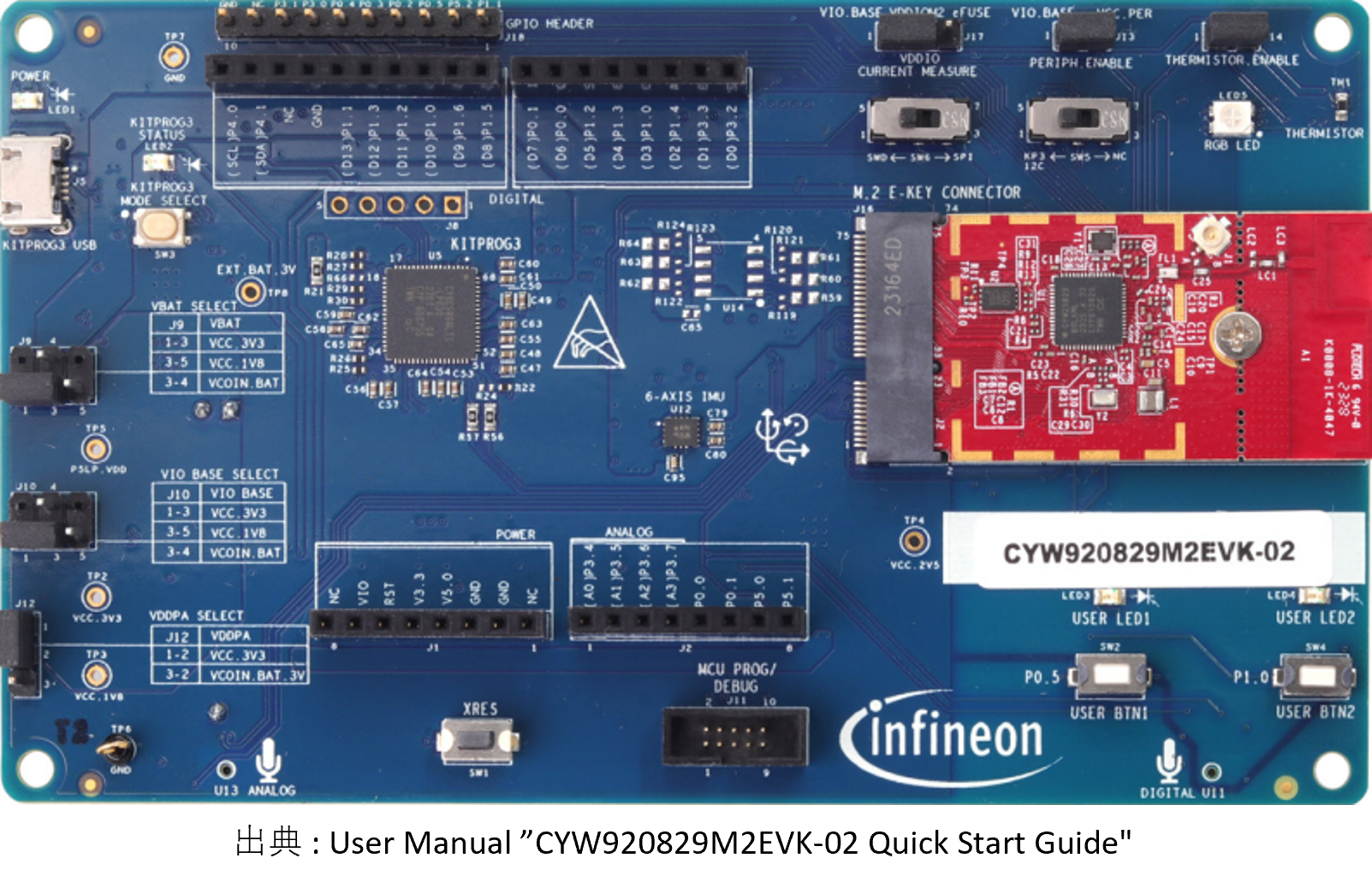

CYW920829M2EVK-02
AIROC™ CYW20829 Bluetooth® LE MCU 評価ボード (CYW920829M2EVK-02) には、オンボード周辺回路が搭載されており、インフィニオンの低消費電力で高性能な AIROC™ CYW20829 を使って、さまざまな Bluetooth® Low Energy アプリケーションの評価、試作、開発を行うことができます。AIROC™ CYW20829 の堅牢な RF 性能と 10dBm の送信出力は、外部パワーアンプなしで実現できます。これにより、産業用 IoT アプリケーション、スマートホーム、資産追跡、ビーコンやセンサー、医療機器など、Bluetooth® LE ユースケースの全領域に十分なリンクバジェットを提供します。
ボードの特長
- 標準 Arduino ヘッダー対応
- 3.3 V、コイン電池 (3 V)、1.8 V 動作に対応
- カスタマイズ可能 / プログラム可能なユーザーボタン
- プログラミングおよびデバッグ用オンボード USB コネクター
- 6 軸慣性計測ユニット、サーミスタ、マイクを含むオンボードセンサー
- Bluetooth®コア 5.4 ホスト プロトコル スタックのソフトウェア実装である、インフィニオンの AIROC™ BTSTACK のサポート
- 設定ツール、ローレベルドライバ、ミドルウェアライブラリを備えた ModusToolbox™ ソフトウェア環境によるサポート
- Infineon GitHub でのサンプルコードサポート

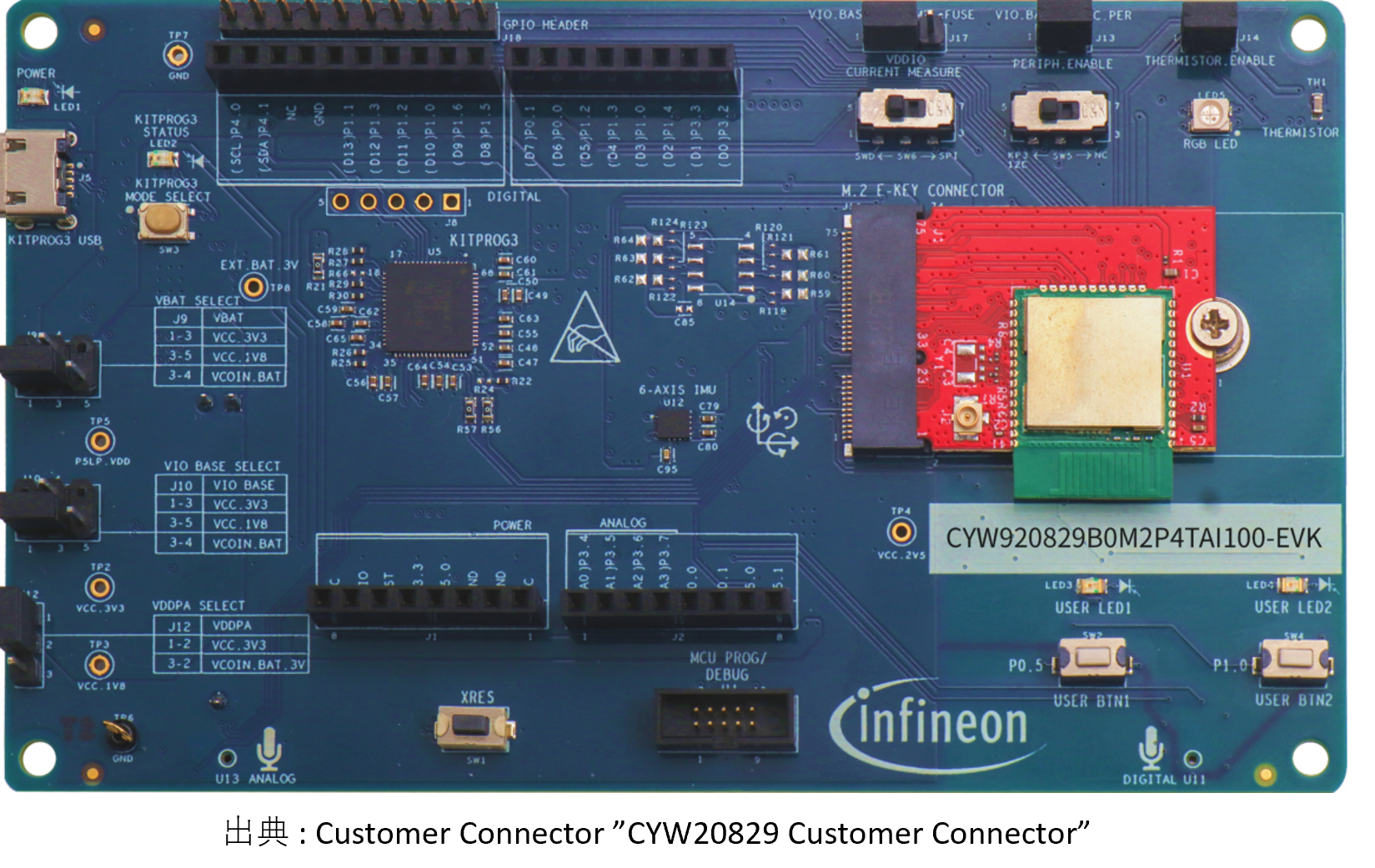

CYW920829B0M2P4TAI100EVK
AIROC™ CYW20829 Bluetooth® LE Module 評価ボード (CYW920829B0M2P4TAI100-EVK) は、PCB トレースアンテナ搭載の超低消費電力Bluetooth® LE 5.4 Module である AIROC™ CYW20829B0-P4TAI100 を使用し Bluetooth® アプリケーションの評価と開発が可能です。
CYW20829B0-P4TAI100 には、オンボードの水晶発振器、フラッシュメモリ、および CYW20829（業界最高クラスの通信距離のBluetooth® LE 5.4 MCU、アプリケーションおよび CAN FD 専用の Arm® Cortex®-M33 コア）が含まれています。
ボードの特長
- 標準 Arduino ヘッダー対応
- 3.3 V、コイン電池（3 V）、1.8 V に対応
- カスタマイズ可能 / プログラム可能なユーザーボタン
- プログラミングおよびデバッグ用オンボード USB コネクター
- 6 軸慣性計測ユニット、サーミスタ、マイクを含むオンボードセンサー
- Bluetooth®コア 5.4 ホスト プロトコル スタックのソフトウェア実装である、インフィニオンの AIROC™ BTSTACK のサポート
- 設定ツール、ローレベルドライバ、ミドルウェアライブラリを備えた ModusToolbox™ ソフトウェア環境によるサポート
- Infineon GitHub でのサンプルコードサポート
関連情報
メーカサイトにて特集記事 ”Bluetooth を普及に導いた CMOS RF を受け継ぐインフィニオン、次世代規格を先取りした製品を投入” を掲載。
