レーダーセンサー解析 : CNT-90XLによる性能向上とコスト削減
現代の産業や研究開発の分野では、精密なレーダーセンサー解析が欠かせません。特に、より高精度で効率的なテストと測定を求めるニーズが高まる中で、CNT-90XLはその解決策を提供します。Pendulum社が提供するこの最先端のマイクロ波カウンターは、従来の解析手法に比べて大幅な性能向上を実現し、測定精度の向上とコスト削減を同時に達成します。ここでは、CNT-90XLを使用した成功事例を通じて、その優れた性能と利点をご紹介します。
背景
ドイツのInnoSenT GmbH社は、産業、商用、そして自動車分野向けにレーダーセンサーを設計、製造、販売しています。同社は速度および距離測定用のレーダーフロントエンドを設計しており、典型的な用途としては、ドアオープナーやセキュリティシステムの検出器、交通監視や速度取締り、自動車用センサー（サイドアシスト/ブラインドスポット検出、アダプティブクルーズコントロール）があります。使用される技術には、CW-DopplerレーダーセンサーやFMまたはFSKモジュールがあります。
事業が拡大する中で、InnoSenTは周波数、周波数安定性、周波数機動性、RFパワーを約24 GHzまで測定できる機器が必要となりました。このニーズは、研究開発および生産の両方において必要とされており、それ以前、InnoSenTは生産ラインでスペクトラムアナライザーを使用していました。ほとんどの製品は24 GHz ISMバンド（24.0-24.25 GHz）を使用していますが、場合によっては10.5 GHz、13.7 GHz、2.4 GHz、35 GHz周辺の周波数帯域が使用されます。

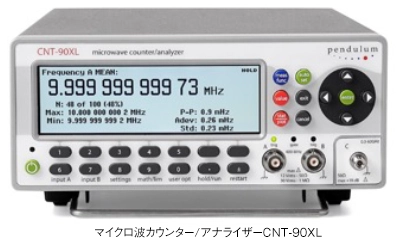

そこで、InnoSenTは上記の測定条件を達成するために、Pendulum 社のマイクロ波カウンター/アナライザー CNT-90XLに興味を持ちました。
CNT-90XLのアプリケーション例
研究開発 :
最初にInnoSenTは、研究開発部門で評価するためにCNT-90XL 27 GHzを購入しました。ミキサー、アンプ、発振器、VCO（電圧制御発振器）などのサブアセンブリは研究開発グループによって設計され、テストと認定が必要です。

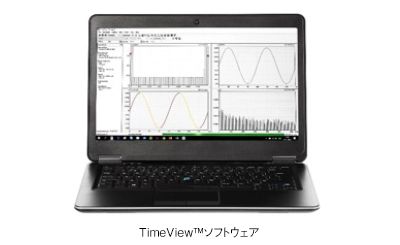

CNT-90XLは、周波数、出力パワー、ノイズの測定に使用され、TimeView™ソフトウェアは周波数変動と時間の関係などを深く分析するために研究開発グループで使用されています。
生産 :
研究開発グループでの評価後、生産ライン用にCNT-90XL 27 GHzマイクロ波カウンター/アナライザーを3台購入することが決定されました。生産では、レーダーセンサーの周波数調整が必要で、これは回路上で共振ラインをレーザーで切断することで行われます。
基板 :
また、このプロセス中に発振器の周波数を監視する必要があります。
ライン終了時のテスト :
組み立てが完了した後、最終的なラインテストで多くの機能をテストする必要があります。その例として、RF周波数やRF出力パワー（EIRP）があります。
なぜCNT-90XLを選んだのか？
InnoSenTは、Pendulum社のカウンターを評価し、技術的に優れた適合性を理由にマイクロ波カウンター/アナライザーCNT-90XLを選択しました。研究開発グループにとって貴重な追加機能は、TimeViewTMソフトウェアを使用して、周波数の変動（ドップラー周波数シフト、周波数の収束、FMおよびFSK）を時間に対して分析できることでした。
研究開発グループでの最初の評価後、生産ライン用にもこの機器を投資することが決定されました。InnoSenTが以前使用していたスペクトラムアナライザーは、価格が高く、測定結果/sが大幅に少なく、CNT-90XLのように周波数と時間に関する変調ドメイン情報を提供することはできません。
選定機器
- 統計分析（ヒストグラム、トレンド、結果のグラフィカルな表示）
- 周波数およびパワーのCWおよびバースト測定
- オプションのTimeViewソフトウェアによる詳細な変調ドメイン分析
- 最大250,000測定/秒を内部メモリに保存
- GPIB経由で500周波数結果/秒（個別トリガー付き）
- 14桁表示
- 27GHz、40GHz、46GHz、60GHzの周波数測定レンジ
成功の概要
お客様は、スペクトラムアナライザーの代わりにCNT-90XL 27 GHzを選ぶことで、生産テスト機器のコストを大幅に削減しました。研究開発ラボでは、変調ドメイン分析（TimeViewとCNT-90XLの組み合わせ）が、周波数シフトや変調に関する貴重な情報を提供し、以前のテスト機器では実現できなかった分析が可能になりました。
