Pendulum Instruments社 製品ラインアップのご紹介

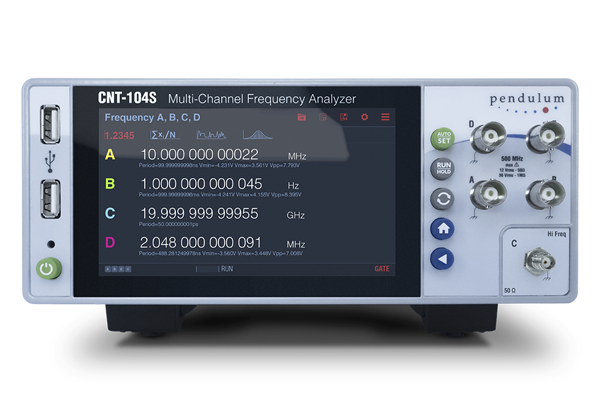

Pendulum CNT-104Sは、高性能かつマルチチャンネル周波数に対応しているラボ向けの測定器です。 4 つの入力チャンネルにより、グラフィック画面上で周波数、位相、時間を同時処理し、タイムインターバル分析を行うことも可能となっております。

・同時測定　　：4 Channel
・周波数レンジ：0.001Hz ～ 400MHz (標準)
　　　　　　　　3, 10GHz,15,20,24GHz (オプション)
・周波数分解能：12～13桁表示
・測定速度　　：20M Sample/秒
・ゲートタイム：50ns (最小)
・時間分解能　：7ps

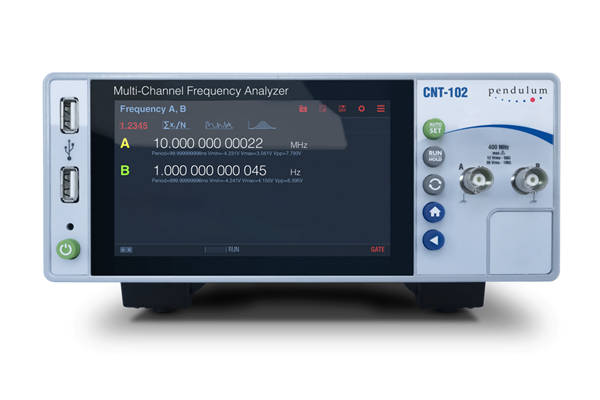

Pendulum CNT-102は、高性能かつマルチチャンネルの同時測定に対応しているコストパフォーマンスに優れた測定器です。 2 つの入力チャンネルにより、グラフィック画面上で周波数、位相、時間を同時処理し、タイムインターバル分析を行うことも可能となっております。

・同時測定　　：2 Channel
・周波数レンジ：0.001Hz ～ 400MHz (標準)
　　　　　　　　3, 10GHz,15,20,24GHz (オプション)
・周波数分解能：12～13桁表示
・測定速度　　：1M Sample/秒
・ゲートタイム：1µs (最小)
・時間分解能　：14ps

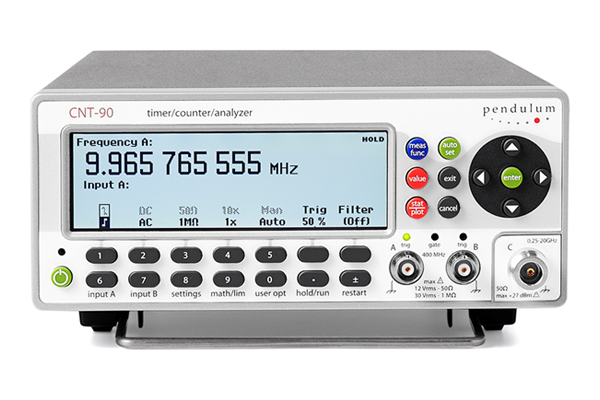

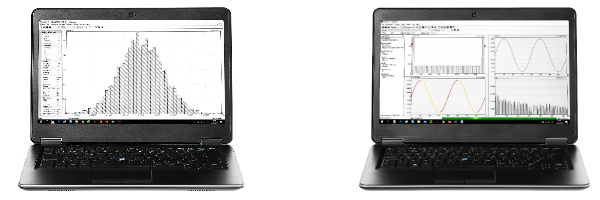

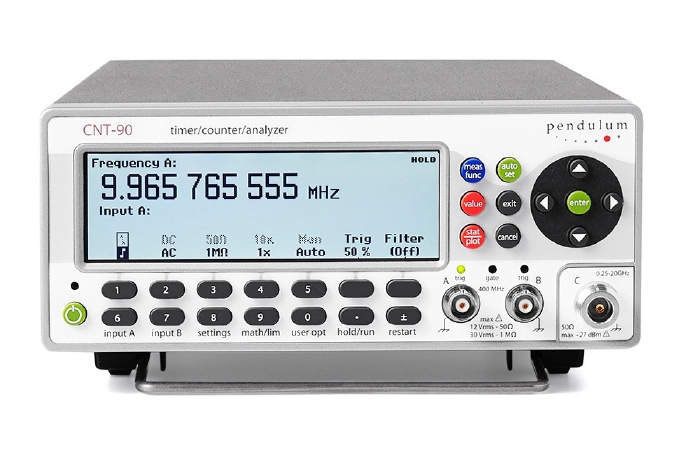

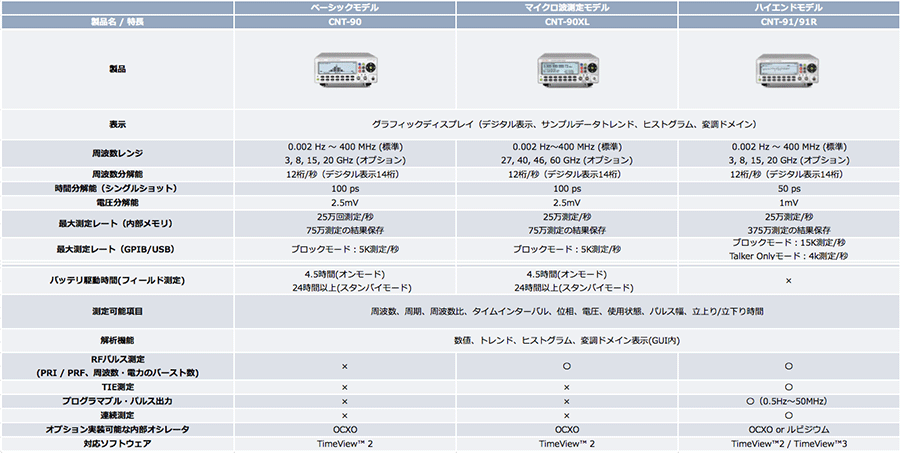

CNT-90は、CNTシリーズの中でベーシックモデルの製品であり、周波数・位相・時刻による測定、分析、校正に最適な計測ツールです。また、測定・分析結果をヒストグラムやトレンドラインでグラフィック表示することが可能です。

主な機能
・周波数レンジ：0.002Hz ～ 400MHz(標準)
　　　　　　　　3, 8, 15, 20GHz (オプション)
・周波数分解能：12桁／秒　（デジタル表示 14桁）
・時間分解能　：100ps（シングル）

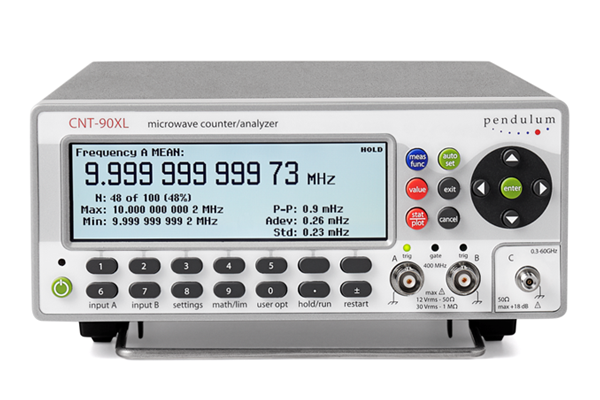

CNT-90XLは、マイクロ波帯電力やRFパルス等の周波数・位相・時刻の測定、分析、校正に最適な計測ツールです。CNTシリーズの中では、唯一、27GHz以上の高い周波数帯を測定することが可能な製品です。　

主な機能
・周波数レンジ：0.002Hz ～ 400MHz (標準)
　　　　　　　　27, 40, 46, 60 GHz (オプション)
・周波数分解能：12桁／秒　（デジタル表示 14桁）
・時間分解能　：100ps (シングル)
・パルス波、バースト波の測定が可能

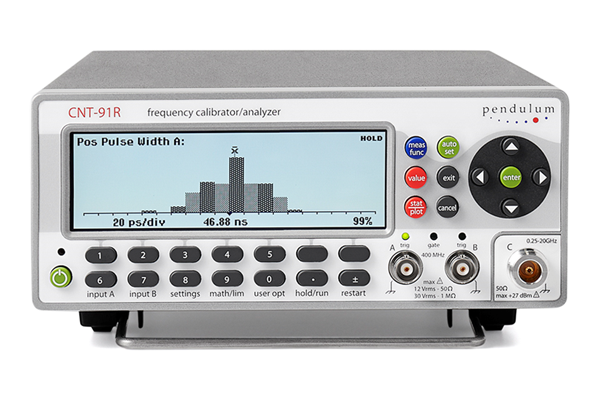

CNT-91は、CNT-90と比較して時間分解能が大幅に向上したことに加え、評価項目の選択肢が増えて、より高精度な解析が可能になった計測ツールです。また、CNT-91Rは内部ルビジウムを搭載しており、ポータブル式の周波数および時刻のキャリブレータとして使用可能な製品です。

主な機能
・周波数レンジ：0.002Hz ～400MHz (標準)
　　　　　　　　3, 8, 15, 20GHz (オプション)
・周波数分解能：12桁／秒　（デジタル表示 14桁）
・時間分解能　：50ps (シングル)
・パルス波、バースト波の測定が可能

SCNシリーズはスタンダードモデルです。多くのDUT(被測定物)に対応するため、3タイプの異なるサイズの製品をご用意しております。

・スキャン方法　　　：2D、4D※
・スキャン領域　　　：200 x 100 x 100 mm (4D)
　　　　　　　　　　　300 x 200 x 100 mm (4D)
　　　　　　　　　　　600 x 400 x 300 mm (4D)
・最小ステップサイズ：0.1mm
・プローブセット　　：30MHz～3/6/10GHz
・レーザー距離計オプション

※4Dとは、xyzの動きにプラスして、プローブの回転方向を加えたスキャニング方法です。

HREシリーズは、高分解能なEMCスキャン機能を搭載した製品です。
2タイプの異なるサイズの製品をご用意しております。

・スキャン方法　　　：3D、4D※
・スキャン領域　　　：280 x 180 x 85 mm (3D or 4D)
　　　　　　　　　　　390 x 290 x 130 mm (3D or 4D)
・最小ステップサイズ：25μm
・プローブセット　　：30MHz～3/6/10GHz
・ ICスキャンキットオプション

※4Dとは、xyzの動きにプラスして、プローブの回転方向を加えたスキャニング方法です。
