商品基礎情報
主な特長
SLICE6 AIRは、過酷な環境下でのデーター測定に最適な超小型データ取得ユニットです。多用途なセンサー対応、リアルタイムストリーミング、信頼性の高いデーター記録機能を備え、幅広い試験ニーズに応えます。
SLICE6 AIRは、航空宇宙や防衛、産業分野など、極限のテスト環境でアナログ信号を高精度に測定するために開発されたデーター取得ユニットです。この製品は、サイズ、重量、消費電力(SWaP)を徹底的に最適化しており、狭いスペースや厳しい重量制約の中でも確実にデーター収集が可能です。SLICE6 AIRは、単体での使用に加え、ネットワーク化して大規模な測定システムを構築することもでき、既存のイーサーネットベースの試験装置と統合することも容易です。
特に、飛行試験やローター測定、空中投下試験、弾薬試験、無人航空機(UAS)および対UAS試験、打ち上げ機のモニタリングなど、過酷な条件下でのテストに理想的なソリューションを提供します。リアルタイムストリーミング機能により試験中のデーターを即座に確認できるほか、オンボードの非揮発性メモリーを使用したデーター記録機能により、冗長性を確保しつつ安全にデーターを保存できます。
さらに、SLICE6 AIRは多用途性にも優れており、幅広いアナログセンサー(ブリッジ、IEPE、熱電対、RTD、電圧センサーなど)に対応する信号調整機能を備えています。これにより、試験環境や測定対象に合わせて柔軟に運用することが可能です。
超小型・軽量設計により、センサー近傍に直接設置できるため、設置時間やコストの削減にも寄与します。過酷な環境下での高性能データー取得を求める幅広い分野の試験ニーズに応える一台です。
- 超小型・軽量設計

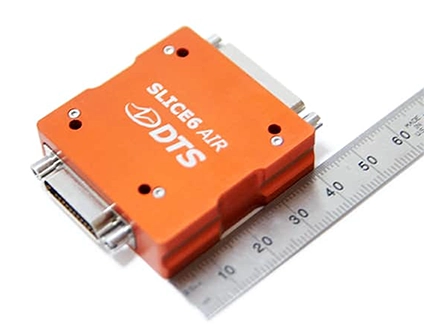

モジュールサイズ:42×42×13 mm、重量50g。センサー近傍に設置可能で、設置時間とコストを大幅に削減します。 - 多用途の信号調整機能
ブリッジ、IEPE、熱電対(Thermocouple)、RTD、電圧信号など幅広いアナログセンサーに対応。 - リアルタイムストリーミングとオンボード記録
IRIG形式(CH10、IENA、TmNS)でのリアルタイムデータストリーミングと、16GBの非揮発性メモリを用いたデータ記録を実現。 - 柔軟なサンプリングレート
- ストリーミング:最大20kサンプル/秒
- オンボード記録:最大400kサンプル/秒
- 高い耐環境性能
- 動作温度範囲:-40°C~80°C
- 耐衝撃:500g(4ミリ秒ハーフサイン)
- 防塵防水:IP64準拠
- シンプルな統合性

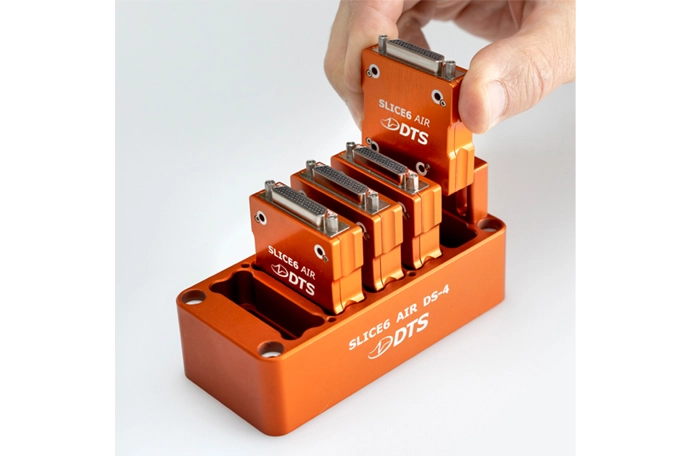

ネットワーク接続に対応し、最大10台のモジュールをデイジーチェーンで接続可能。
技術仕様
- 物理特性
- サイズ:42×42×13 mm
- 質量:50 g
- 動作温度:-40° ~ 80°C
- 防塵防滴:IP65
- 耐久性:MIL-STD-810G、MIL-STD-461G
- 電源要件
- 入力電圧:9~30 VDC
- 最大消費電力:3W以下(センサー負荷時)
- センサー入力
- チャンネル数:6ch
- 入力範囲:ブリッジ0~5V、IEPE 0.5~23.5V
- ゲイン範囲:1~1,280(ソフトウェアで設定可能)
- 耐環境性能
- 衝撃:500G
- 振動:12G rms(3~2,000 Hz)
- EMI/EMC:MIL-STD-461G準拠
- 同期
IEEE 1588 PTPv2、IRIG-B122、GPS/1PPS - データー記録
- メモリー容量:16 GB(非揮発性フラッシュ)
- 記録モード:通常記録、循環バッファ、複数イベント記録
ソフトウェアとサポート
SLICE6 AIRは、DTSのDataPROソフトウェアを使用して、センサー設定、ストリーミングモードの構成、データーダウンロード、および解析が可能です。また、LabVIEWドライバーやAPIも提供され、ユーザー独自のアプリケーション開発をサポートします。
主な用途
- 飛行試験

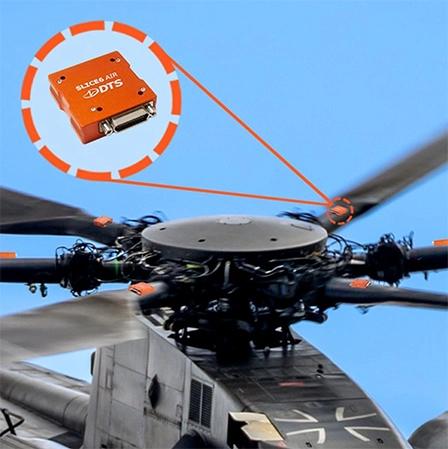

- 回転体(ローター)の測定
- 空中投下試験
- 弾薬試験
- 無人航空機(UAS)および対UAS(Counter-UAS)
- 打ち上げ機(Launch Vehicle)
