11センサー内蔵データロガーTSR AIRの驚きの性能
3軸低加速度(振動)、3軸高加速度(衝撃)、3軸角速度(ジャイロ)、温度、大気圧センサーの合計11要素を計測可能なセンサー、メモリ、バッテリー内蔵のデータロガーです。
小サイズ(45mmx45mmx15mm)、軽量(50gm)な設計で、11要素を計測、記録可能なことから、汎用的ロガーとして、様々な計測に応用可能です。そのパッケージの優位性を活かし、ドローン、eVTOL、小型衛星、各種ロボットなどに設置し、静的計測、動的計測を容易に実現できます。
常時スリープモードで、省電力化を実現し、「トリガーによる起動、記録開始」や「任意設定時刻による起動(繰返し記録)、記録」、「任意設定レベルトリガーによる起動、記録」と多種の記録開始方式を持ち、記録終了後は再度スリープモードに入り、イベント入力を待ちます。
商品基礎情報
主な特長
他に類を見ない、オールインワンの11要素計測ロガー
11要素とは、3軸低加速度(振動)、3軸高加速度(衝撃)、3軸角速度(ジャイロ)、温度、大気圧を意味し、各要素の計測容量は下記の通り。(G=9.8m/s2相当)
・低加速度(振動):±6/12/25/50G ソフトウェアにて設定
・高加速度(衝撃):±400G
・角速度(ジャイロ):±250/±2000deg/sec ソフトウェアにて設定
・温度:-40~+85℃
・大気圧:300~1100hPa
アプリケーション事例
仕様用途例
TSR Airは小型軽量な設計から、様々なアプリケーションでの使用が可能です。
下記は仕様用途の一例ですが、お客様の発想次第で何にでも使用できます。
主な仕様
TSR AIR 物理的仕様
サイズ | 43 mm x 43mm x 15mm |
重量 | 50グラム |
ケース素材 | Anodized aluminum |
動作温度 | -40 to +60℃ |
耐衝撃性 | 1000G (G=9.8m/s2相当) |
IPレート | IP67 |
電源 | 9 to 30VDC |
内蔵充電池 | リチウムイオン 350mAh |
メモリサイズ | 16GBフラッシュメモリー |
センサー仕様
低加速度 | 3軸±6/12/25/50G | ソフトウェアにて設定変更 DC応答 ~2000Hz |
高加速度 | 3軸±400G | DC応答 ~640Hz |
角速度 | 3軸±250/2000deg/sec | ソフトウェアにて設定変更 DC応答 ~180Hz |
温度計 | -45 to 85℃ | |
大気圧計 | 300 to 1100hPa |
記録方式
アクティブ | トリガー前後の設定時間を記録 |
レコーダー | 記録開始信号から設定時間を記録(記録開始信号の2msec前から記録) |
スケジュール | 指定した日/時間に起動し記録 |
インターバル | 指定した時間間隔で起動し記録 |
トリガー入力
方式 | コンタクト方式/TTL方式/ソフトウェアレベルトリガー方式 |
ソフトウェア
制御 | DataPRO TSR AIRソフトウェア |
対応OS | Windows? 7/8/10(32/64bit)、Linux |
通信 | 100M bpsイーサネット |
データ出力 | csv 他 |
TSR AIRの活用事例

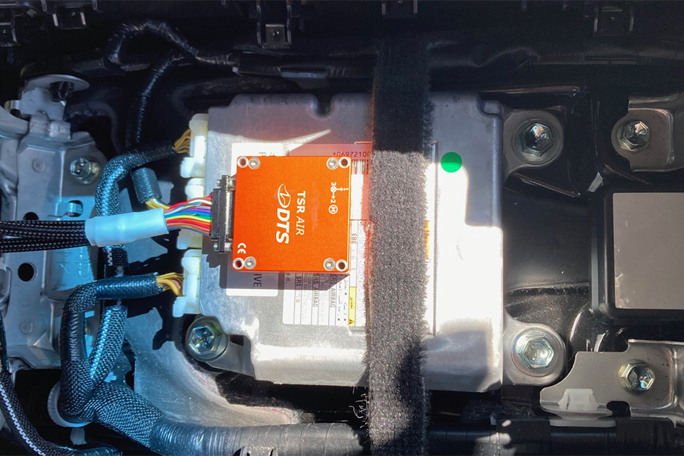

EDR評価ツールとして活躍するTSR AIR
本製品を、一般社団法人 車載データ解析協会CDRA*主催の自動車衝突事故の実証実験にて使用しました。実際に衝突事故を起こし、記録されたEDR(イベントデータレコーダー)データとTSR AIRにて記録された「加速度データ」を活用した「速度変化データ」の比較を行い、見事に結果が一致したことから、EDRの評価装置として使用可能なことが証明されました。
(*CDRA:Crash Data Research and analysis Association)
TSR AIR 紹介動画
本製品に関するデモをご希望の場合、別途お問合せください。
TSR AIR 使用方法動画
11軸センサー内蔵データロガー、TSR AIRの驚きの性能をご紹介します。
