DTS SLICE6 衝突試験用ダミー人形に最適な超小型データロガー

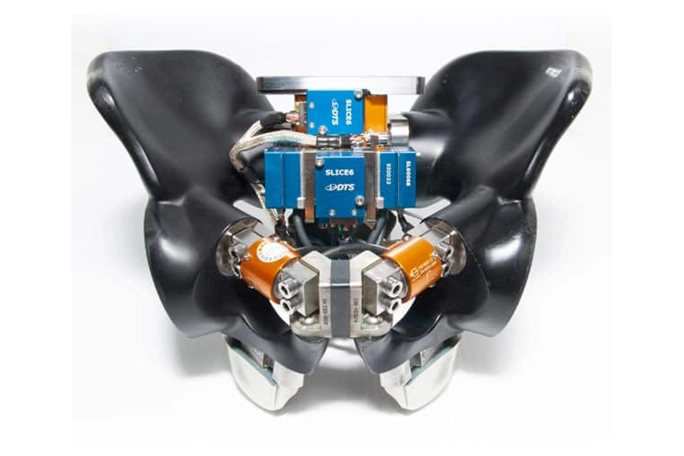

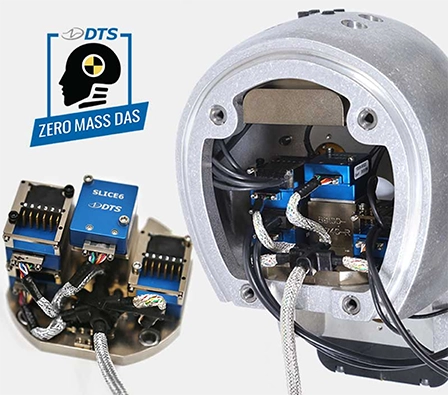

SLICE6は、自動車衝突試験や爆発試験など、過酷な環境下でのデーター収集に特化した、超小型のデーター取得システムです。特に、自動車衝突試験ダミー（ATD）の内部に直接組み込むことで、配線の削減や信号精度の向上を実現し、安全性評価の効率化に貢献します。
SLICE6は、THOR 5thおよび50thモデル、Hybrid III、Qシリーズなど、幅広いダミーに対応し、信頼性の高いデーター記録を可能にします。

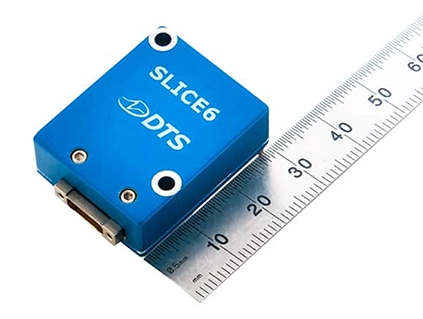

• 超小型・軽量設計
  • サイズ：24×30×10 mm
  • 重量：28 g
  • ダミー内部や狭いスペースに容易に内蔵可能
• 高精度データー取得
  • 各チャンネルに16ビットSAR ADCを搭載し、全チャンネルで同時サンプリング可能
  • 最大100kサンプル/秒のサンプリングレート
  • 16GBの非揮発性メモリーで200分以上の連続データー記録を実現
• 信号調整機能
  • 入力範囲：-2.4V～+2.5V（2.5V中心）
  • 帯域幅：DC～4kHz
  • 利得範囲：1.0～1,280（ソフトウェア設定可能）
  • 4極Butterworthアンチエイリアスフィルターを標準搭載
• 記録モード
  • 通常記録モードと循環バッファモードを搭載し、柔軟なデーター収集が可能
• ネットワークおよび拡張性
  • デイジーチェーン接続で数百チャンネルに対応
  • DTS標準のイーサネット/電源/ステータスバスをサポート
• 環境耐性
  • 衝撃：500g（3ミリ秒ハーフサイン）
  • 動作温度：0～60°C
  • 耐湿性：95% RH（非結露）
  • 振動：12grms（20～2,000Hz）
• 低消費電力
  • フルセンサー負荷時でも2.5W未満
  • 逆電流保護およびESD保護機能付き
• 多様なセンサー対応
  • 全/半ブリッジセンサー、ひずみゲージ、熱電対、圧力センサー、加速度センサーに対応
  • ケーブル不要の直接接続オプションも利用可能
• トリガリング機能
  • ハードウェアトリガー：接点クロージャーまたはTTLロジック（アクティブロー）
  • レベルトリガー：プログラム可能な任意のセンサー入力で正負のレベルクロッシングを検出

電源および消費電力

• 入力電圧：9～15 VDC
• 消費電力：最大2.5W（フルセンサー負荷時）

データ記録

• メモリ：16GB非揮発性フラッシュ
• サンプリングレート：最大100kサンプル/秒（全チャンネル同時）
• 記録時間：最大200分（100kサンプル/秒時）

信号調整

• 入力電圧範囲：-2.4V～+2.5V
• 帯域幅：DC～4kHz
• ゲイン範囲：1.0～1,280（ソフトウェア設定可能）
• 自動オフセット補正：利得2以上で有効

環境条件

• 動作温度：0～60°C
• 耐衝撃性能：500g（3ミリ秒ハーフサイン）
• 耐振動性能：12grms（20～2,000Hz）
• 耐湿性能：95% RH（非結露）

フィルター

• アンチエイリアスフィルター：4極Butterworthフィルター（3kHz標準）

SLICE6は、DTSのDataPROソフトウェアを使用して、センサー設定、データ収集、解析を効率的に行えます。また、APIやカスタムアプリケーションのサポートも提供され、柔軟なシステム統合が可能です。

• 対応OS：Windows® 7/8/10（32ビットおよび64ビット）
• 通信：100Mbpsイーサネット

• 自動車衝突試験：ダミー内部で力や加速度の測定
• 航空宇宙試験：振動や衝撃、パラシュート展開試験
• スポーツ用具試験：ヘルメットや防護具の耐衝撃評価
• 振動・衝撃試験：精密機器や産業用装置の性能テスト
