GOWIN FPGAによる MIPI C-PHY ソリューション
MIPIアライアンスによって策定されている MIPI C-PHY は、従来の MIPI D-PHY に比べて下記の利点があります。
・クロック不要で信号本数の削減 (約40%のエリア削減)
・速度の向上 (約1.5倍)
・消費電力の低減 (約20~50%削減)
今後、C-PHY インターフェースを備えたイメージセンサ―やディスプレイデバイスが使われることが期待されます。
MIPI C-PHY ハードコア搭載 FPGA
MIPI D-PHY と C-PHY ハードコア
GOWINセミコンダクター社のFPGAでは、既に MIPI D-PHY ハードコアを搭載した製品や、ソフトIPをご提供中です。次世代の Arora-V FPGA では、MIPI D-PHY(v1.2) に加え、業界で初めて MIPI C-PHY(v1.2) ハードコアを搭載しました。特に GW5A-60、GW5AT-15/60 は、D-PHY・C-PHY 両方のハードコアを搭載しています。
多様な画像インターフェースブリッジをサポート
MIPI C-PHY をサポートするデバイスがあまり存在しない現在、GOWINセミコンダクターのMIPI インターフェースを備えた Arora-V FPGA を使用すれば、高速Serdesと併用して、多様な画像インターフェースとのブリッジが 1-Chip で実現可能となります。

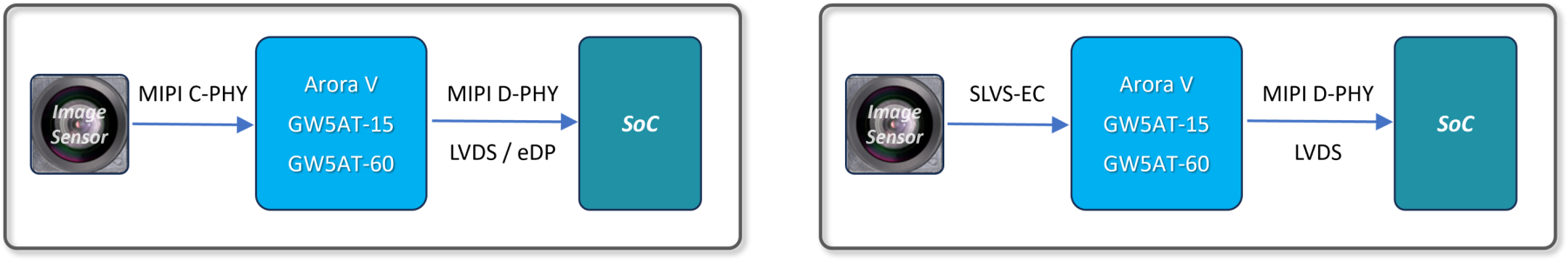

GW5AT ビデオ ブリッジ - イメージ センサー アプリケーション
Arora V GW5AT-60 および GW5AT-15 は、MIPI C-PHY、MIPI D-PHY、Sony SLVS-EC、LVDS など、さまざまな画像センサー インターフェースをサポートしています。
画像センサーは、通常、MIPI D-PHY、LVDS (DVI、HDMI)、eDP、パラレル RGB、USB などの SoC インターフェースにブリッジされます。ブリッジに加えて、GOWIN FPGA を使用して、画像のスケーリング、画像の回転、フレーム レート変換などのさまざまな画像処理機能も実装できます。

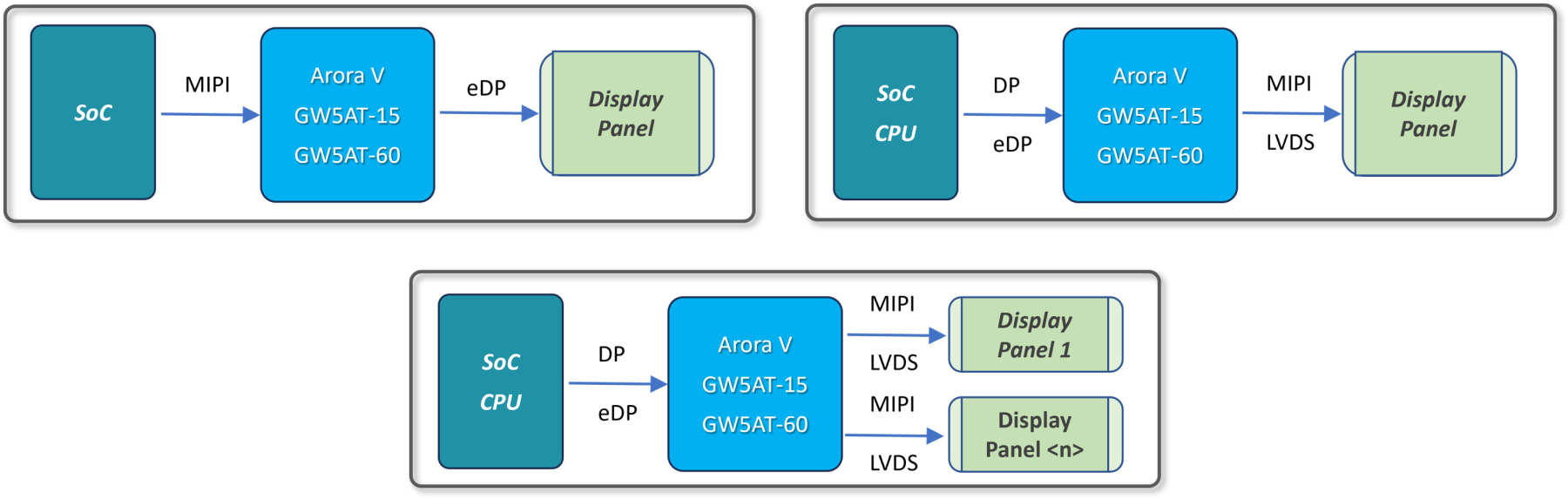

GW5AT ビデオ ブリッジ - ディスプレイパネル アプリケーション
ビデオ ブリッジの一般的な使用例
- eDP ディスプレイ パネルへの MIPI TX ブリッジを備えた SoC
- MIPI または LVDS ディスプレイ パネルへの DP/eDP TX ブリッジを備えた SoC画像処理
- ビデオ ブリッジと画像処理
- 画像のスケーリング、フレーム レート変換、画像の回転など
- ビデオ ブリッジとマルチ スクリーン拡張
- ディスプレイの複製、ビデオの分割など
GOWINのビデオアプリケーション向け開発キット
GOWINセミコンダクターは、MIPIを含め、多様な画像インターフェースをいち早くご評価板開けるよう、様々な開発キットをご用意しています。
知見と経験を活かし、
ご要望・課題にお応えします。
