ラズベリーパイの置き換え可能なシングルボードコンピュータ TQMa8MPx搭載 MBa8MP-RAS314
商品基礎情報

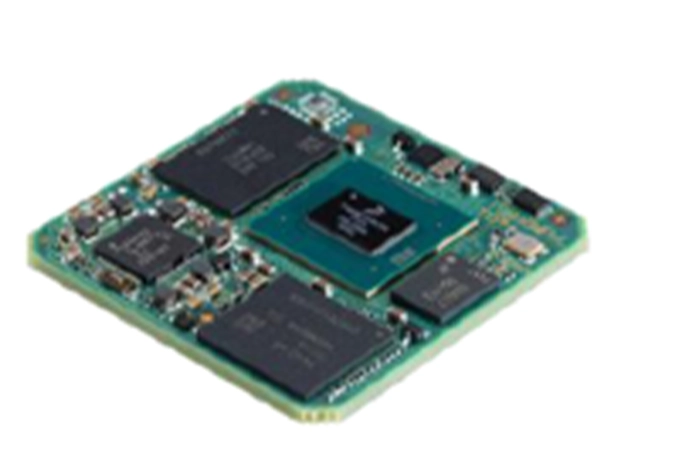

TQ-SystemsのSoMについて
TQ-SystemsのSoMは15年の長期供給保証にも対応しており、FA製品、ゲートウェイなどの通信装置、ロボット、医療機器など幅広い分野で使用されております。
System on Moduleは、従来設計に非常に時間を要していたプロセッサ、メモリ、電源ICなどがモジュール上に実装されたものなので、お客様の開発工数を削減し、量産化までの開発期間の削減、開発コストの削減に非常に効果がある製品です。
MBa8MP-RAS314について
MBa8MP-RAS314は、TQMa8MPxLを搭載したSBCになります。TQMa8MPxLに関しては、以下を参照ください。

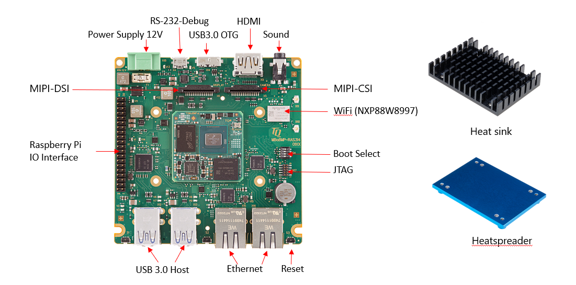

MBa8MP-RAS314の特長
TQMa8MPxL搭載のSingle Board Computer
●Compact designe 100 x100mm
●低消費電力
●評価ボードと量産製品に対応
●ラズパイとIOインタフェースが共通
●使用できるインタフェース
・2x Gbit-Ethernet (1x TSN)
・4x USB 3.0 Host interface
・1x USB 3.0 Device
・1x SD Card
・2x I2C
・1x UART
・1x I2S
・1x SPI
・2x PWM
・28x GPIO
・1x HDMI
・1x LVDS Interface (4 Lanes) LCD Interface:
・1x MIPI DSI; (2 Lanes)
・1x MIPI-CSI (2 Lanes)
・WiFi(村田製作所製:LBEE5XV1YM)
マルチメディアやメディカル、産業オートメーション、マシンビジョン、機械制御、通信制御、HMI、スマート・ホーム、スマートシティなど幅広いアプリケーションの製品を実現できます。

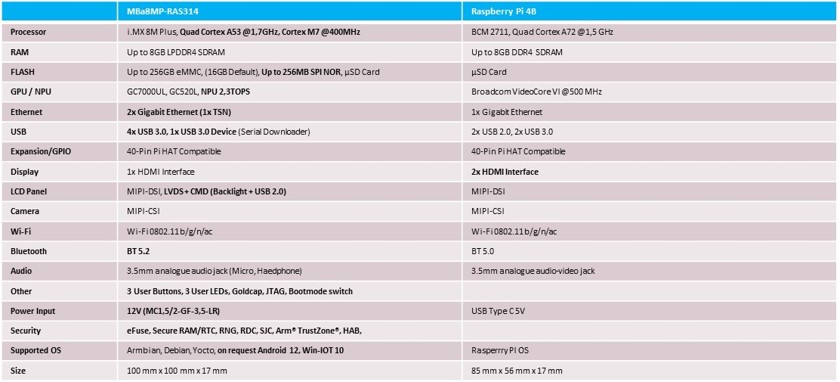

MBa8MP-RAS314とRaspberry Pi 4との比較
Raspberry Pi 4とMBa8MP-RAS314の比較は、以下になります。
・2 x Gbit-Ethernet
・産業用途に適した冷却ソリューション

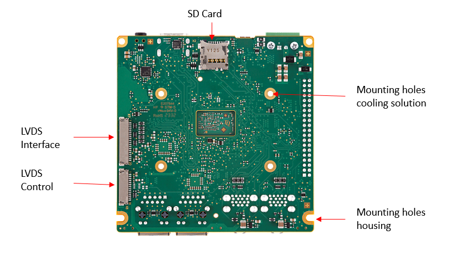

・LVDSディスプレイを直接接続するためのLVDSインターフェイスをサポート
・USB経由でのJTAGデバッグ機能とシリアルコンソール出力をサポート
詳細はこちらをご参照ください。
開発環境について
MBa8MP-RAS314はArmbianの環境をサポートしており、bootloader、kernel、filesystem等の環境が容易に作成できます。
■Armbianとは・・
Armベースのシングルボードコンピュータ(SBC)向けの軽量なDebian/UbuntuベースのLinuxディストリビューション環境を提供しています。Raspberry Pi 3 & 4などさまざまなSBCに対応しており、容易に置き換え可能です。
すぐに評価および製品化できる環境が揃っており、ユーザー様のご要望の評価ができます。
製品ラインアップ
■MBa8MP-RAS314-AB
MBa8MP-RAS314 with TQMa8MPQL-AB, Quad Cortex®-A53/1.6 GHz, 2 GB LPDDR4, 16 GB eMMC Flash,64 kB EEPROM, RTC, 4x USB 3.0 HOST, 1x USB 3.0 Device, 2x ETH 10/100/1000, 1x HDMI, 1x LVDS, 1x MIPI,CSI, 1x MIPI DSI, Audio, GPIO PIN Header, WiFi, 2x User LED, Temperature sensor, Reset-Button, Micro SD
■MBa8MP-RAS314-AD
MBa8MP-RAS314 with TQMa8MPQL-AD, Quad Cortex®-A53/1.6 GHz, w/o NPU, 4 GB LPDDR4, 64 GB eMMC Flash, 64 kB EEPROM, RTC, 4x USB 3.0 HOST, 1x USB 3.0 OTG, 2xETH 10/100/1000, 1x HDMI, 1x LVDS, 1x MIPI, CSI, 1x MIPI DSI, Audio, GPIO PIN Header, WiFi, 2x User LED, Temperature sensor, Reset-Button, Micro SD
上記以外の組み合わせも可能です。

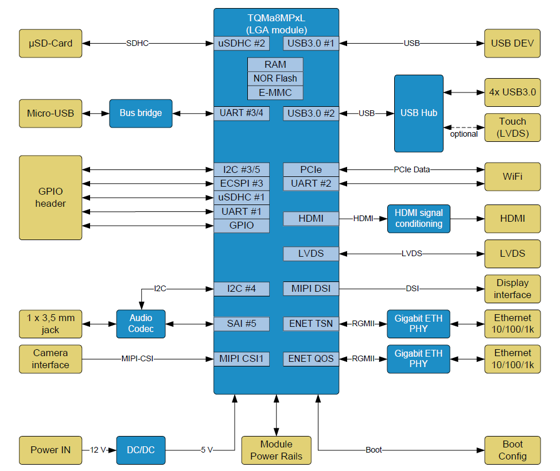

MBa8MP-RAS314システムブロック図
