TM-30-18 演色評価のガイドラインとレポートについて解説
人間の視覚の重要な機能の 1 つは色を認識することです。色は私たちの世界についての重要な情報源です。たとえば、熟したイチゴの鮮やかな赤色は、食べごろであることを私たちに伝えます。照明は、さまざまな波長の見え方を強調したり変えたりすることで、私たちの色の見え方に大きな影響を与えます。TM-30-18は、そのような演色性評価を提供する規格です。TM-30-20 が最新ですが、TM-30-18 レポート形式は維持されています。TM-30-18 演色評価のガイドラインとレポートについて、わかりやすく解説した記事をご紹介します。
TM-30-18 演色評価のガイドラインとレポートとは何ですか?
ANSI/IES TM-30 規格は、LED などのほぼすべての光源の演色評価/色再現 (カラー レンダリング) パフォーマンスを特徴付けるための国際的に認められたガイドライン セットです。
2018 年、IES は TM-30 のアップデート版 TM-30-18 を発行しました。これは、元の TM-30-15 を拡張したものです。
TM-30-18 は、特に( LED 照明などの)ソリッド ステート照明 (SSL) 向けの新しい光源の色品質について、より包括的な評価を提供します。TM-30-18 は現在、ソリッド ステート照明の色表現の標準およびレポート形式として広く受け入れられています。最新の TM-30-20 標準では、光源の客観的な特性評価に使用する計算に関する詳細なガイダンスが提供されていますが、TM-30-18 レポート形式は維持されています。
TM-30-15 レポートの V 字型の忠実度指数チャートの代わりに、TM-30-18 では、下の画像に示すように色相角度ビン(色の種類を細かく分けたもの)が導入されました。左下の円の画像には、点線で区切られた 16 個のセグメントが表示されています。円の周囲に 99 個の TM-30 サンプルすべてのデータ ポイントを表示するのではなく、サンプルは「ビン」にグループ化され、その平均忠実度スコアがカラー ベクター グラフィックに Rf (左上隅) として報告されます。

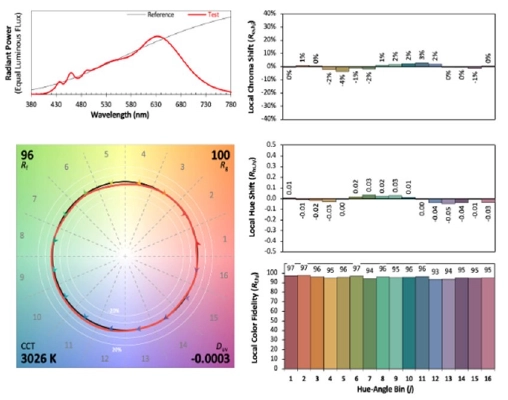

図1.TM-30-18 レポート。表示: Luminus LED (30-95-AC40、3000K) TM-30-18 レポート。
TM-30 色相角ビン(hue angle bins)はヒストグラムとして表示され、各ビンの平均忠実度 (ローカル色忠実度:Local Color Fidelity、Rf、hj) スコアが各列の上 (右下の図) に表示されます。追加のヒストグラムも追加されました。
- ローカル色相シフト:Local Hue Shift – 各ビンにおけるテスト光源と参照(基準)光源の色相 (色) の差の %
- ローカル彩度シフト:Local Chroma Shift – 各ビンにおけるテスト光源と参照(基準)光源の彩度 (彩度) の差の %
このサンプル レポートが示すように、高 CRI の Luminus LED は、非常に優れた演色性(カラー レンダリング)を備えています。比較のために、以下の画像は、3000K 付近の光源の完全な TM-30-18 レポート形式における良好な結果 (白熱灯、右) と不良な結果 (蛍光灯、左) の両方の例です。これらの例は、組み込みの計算機(※)データベース サンプル セットを使用して作成されました。
下部のグラフィックでは、99のCESサンプル(Color Evaluation Samples:色評価サンプル)の見え方を、テスト光源と基準光源で比較しています。CIE F4スペクトル(国際照明委員会:CIEが定めた標準光源の一つ。色温度約2940Kの暖白色蛍光灯)で照射された複数のサンプルにおいて、差異が明らかです(左側)。右側の白熱灯光源は、CRI 100の定義となっており、したがって優れた色忠実度を持ちます。

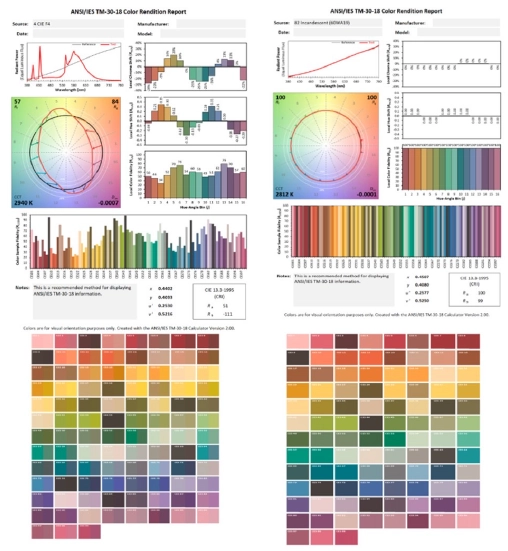

図2.完全な TM-30-18 レポート形式と CES サンプルの色差の比較
「悪い」例は CIE F4 で、2900K 蛍光光源の標準化された表現です。「良い」例は、CIE によって代表サンプルとして選択された 60 ワット白熱光源 (2800K) です。
まとめ
TM-30-18 演色評価のガイドラインとレポートとは
TM-30 規格は、ほぼすべての光源の演色評価パフォーマンスを特徴付けるための国際的に認められたガイドライン セットです。TM-30-18は2018年に、 TM-30-15 のアップデート版として発行されたものです。TM-30-18 のレポートには、左下に表示される円色相角度ビン、右側にはローカル彩度シフト、ローカル色相シフト、ローカル色忠実度のヒストグラムが含まれます。
