Luminus Devices 高輝度・高出力・高効率 LED
Luminus Devices社(米国)の高効率・高輝度・高出力LEDは、プロジェクター、医療、エンターテイメント、産業、検査装置、交通、スタジオ、サーチライト等の特殊照明アプリケーションや、住居、店舗、オフィス、博物館、住宅、屋外用等の一般照明を中心に、世界中の企業で使用されています。
- 深紫外(UVA)から赤外(IR)までの、可視、不可視の多様な波長対応LEDをご提供。
- 単素子のLEDで、最高クラスの高い輝度、発光強度、高ルーメン密度を達成。
- 熱設計がシンプルで効率良い冷却に対応。高輝度・長寿命を実現。
- システムの光学パラメータに合わせてダイサイズの選択が可能。アスペクトレシオ 16:9や4:3の光源対応。
- LED用の開発キットが準備されており、幅広い構成や動作モードを評価することが可能。
こちらのページでは、Luminus Devicesを代表する高輝度、高出力LEDを製品ジャンル別にご紹介いたします。

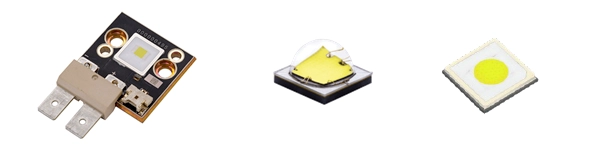

白色LED
Model | サイズ | 出力 | 最大動作電流 | 色温度 |
SFT-40-WxS | 5x5mm | 2128 – 2411 lm (8 A) | 8A | 5000 – 6500 K |
SFT-70X-WxS | 5x5mm | 3494 – 4025 lm (7 A) | 7A(6V), 3.5A (12V) | 5000 – 6500 K |
SST-20-WxS | 3.45x 3.45 mm | 983 – 1184 lm (3 A) | 3A | 5000-7500K |
SST-20-WxH | 3.45x 3.45 mm | 171 – 239 lm (700 mA) | 2A | 2700-4500K, CRI 95 |
SST-40-WxS | 5x5mm | 1,758 – 2,110 lm (6 A) | 6A | 5000 – 7500 K |
SST-70X-WxS | 5x5mm | 2934 – 3380 lm (5.25 A) | 5.25A(6V), 2.625A (12V) | 5000 – 6500K |
SBT-90-W | 10 x 11mm | 3,100 – 4,000 lm(13.5 A) | 13.5A | 5700 – 6000K |
CBT-90-W | 28 x 27mm Core Board | 2,500 – 3,600 lm(18 A) | 18A | 5700 – 6500 K |
CBT-90-W | 28 x 27mm Core Board | 2,500 – 3,600 lm(18 A) | 18A | 5700K, CRI 90 |
CFT-90-WxS | 28 x 27mm Core Board | 3,700 – 5,600 lm (22.5 A) | 27A | 5700 – 8000 K |
CFT-90-WDS | 28 x 27mm Core Board | 2,600 – 3,700 lm (22.5 A) | 27A | 6000 K, CRI 92 |
CBT-140-W | 28 x 27mm Core Board | 3,400 – 4,800 lm (21 A) | 28A | 6500 K |
CBT-140-W | 28 x 27mm Core Board | 2,260 – 2,780 lm (21 A) | 28A | 5600 K, CRI 92 |
詳細は下記リンク参照願います。

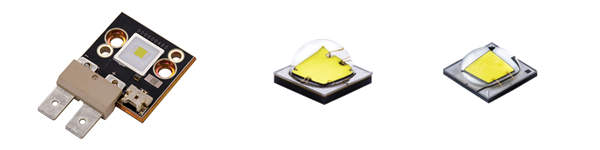

Luminus 表面実装向け白色LED
Luminus社(米国)の表面実装向け白色LEDは、小さな発光面および高い電流密度から高発光出力を実現しているLEDです。また、低熱抵抗で効率良く冷却ができるため、業界トップクラスの長寿命設計・高信頼性を兼ね備えております。マシンビジョン等の産業用途に限らず、高性能が求められる舞台・スタジオ照明・ポータブル照明等の照明機器や高い投光性が求められる捜索救助用の照明装置など幅広い分野で使用されています。
Luminus 高出力コアボード白色LED
Luminus社(米国)のWhite LED コアボードパッケージは、高輝度・高効率なLEDです。低熱抵抗で効率良い冷却ができ、長寿命、高信頼性を実現します。ファイバー光源(内視鏡、マシンビジョン、顕微鏡など)、検査・産業用アプリケーション、舞台照明等、幅広い用途で使用されています。

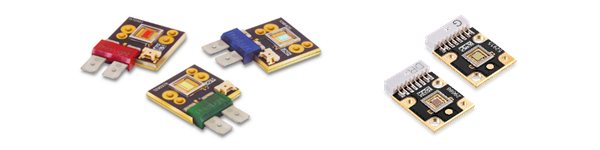

カラーLED
Model | サイズ | 出力 | 最大動作電流 | 波長 |
PT-39 | DR 21.85 x 15mm G 21.85 x 15mm B 26.5 mm x 16mm |
DR 2.6 – 3.2 W(7.5 A) G 1450 – 2150 lm (9.8 A) B 255 – 370 lm (9.8 A) |
DR 12A G 12A B 13.7A |
DR 613nm G 525nm B 460nm |
CBM-40-SB | 26.50 x 16.00 mm | SB 4.7 – 6.5 W (6.0 A) | 6A | SB 470nm |
CBT-90-TE | 28 x 26.75 mm | RX 770 – 1570 lm (13.5 A) G 1500 – 2600 lm (13.5 A) B 8.3 – 12.1 W (13.5 A) |
27A | RX 620nm G 527nm B 460nm |
CFT-90-CG | 28 x 26.75 mm | CG 9.08 – 13.69 W (22.5 A) | 27A | CG 579nm |
PT-121 | 28 x 26.75 mm | RAX 2150 – 3400 lm (30.0 A) G 4200 – 6200 lm (30.0 A) B 750 – 1300 lm (30.0 A) |
30A | RAX 613nm G 525nm B 460nm |

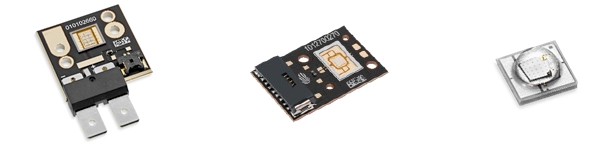

UVA LED
Model | サイズ | 出力 | 最大動作電流 | 波長 |
SST-10-UV | 3.45 x 3.45 mm | 1.3-2.7W | 1.0A | 365 – 405nm |
CBM-25X | 26.5 x 16 mm | 9.6 W typ (4A) 385nm 9.3 W typ (4A) 405nm |
4.0A | 385, 405nm |
CBM-50X | 26.5 x 16 mm | 10.6 W typ (6A) 365nm 19.2 W typ (8A)385nm 18.6 W typ (8A)405nm |
6.0A 365nm 8.0A 385nm 8.0A 405nm |
365, 385, 405nm |
CBT-90-UV | 28 x 26.75mm | 22.5 W – 30.0 W | 27A | 405, 415nm |
CBM-120-UV | 28 x 26.75mm | 16.4 W – 19.8 W 365nm 29.9 W – 32.9 W 385nm 27.2 W – 29.9 W 405nm |
24A | 365 – 405nm |
詳細は下記リンク参照願います。

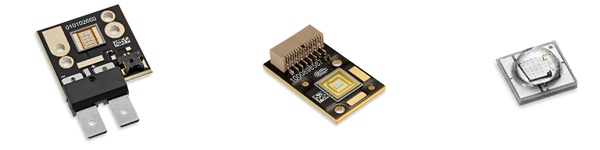

Luminus UV-A LEDラインアップ / コアボードタイプ (Coreboard)のご紹介
Luminus社の紫外線UV-A LED製品 コアボードタイプ (Coreboard)をご紹介します。
Luminus社の得意とする大電流・30W以上の高い出力をもつ超ハイパワーのコアボードのパッケージなど、お客様のニーズに応える“光”を提供します。
Luminus UV-A LEDラインアップ / サーフェスマウント タイプ (SMT)のご紹介
Luminus社のUV-A LED製品の サーフェスマウント タイプ (SMT)をご紹介します。
発光面積が1mm2のSST-10シリーズ/12mm2のSBT-120シリーズ/新しい5世代のダイを使用した発光面積が1mm2のSBT-10シリーズの3種類をご用意。
高出力な365nm/385nm/395nm/405nmの各波長をご提案いたします。

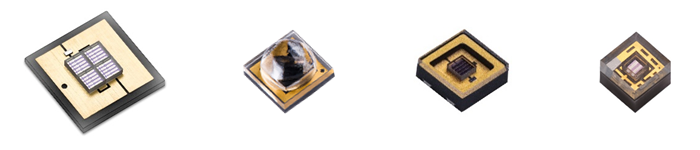

UVC LED
Model | サイズ | 出力 | 最大動作電流 | 波長 |
XBT-1313-UV | 1.3 x 1.3 mm | 10 – 20 mW | 100mA | 270 – 280 nm |
XST-3535-UV | 3.5 x 3.5 mm | 80 – 110 mW | 800mA | 270 – 285 nm |
XBT-3535-UV | 3.5 x 3.5 mm | 70 – 100 mW | 800mA | 270 – 285 nm |
XFM-5050-UV 2 Chip | 5.2 x 5.2 mm | 150 – 250 mW | 800mA | 270 – 280 nm |
XFM-5050-UV 3 Chip | 5.2 x 5.2 mm | 250 – 350 mW | 800mA | 270 – 280 nm |
XFM-5050-UV 4 Chip | 5.2 x 5.2 mm | 360 – 480 mW | 3200mA | 270 – 280 nm |
詳細は下記リンク参照願います。
Luminus 深紫外 UVC LEDラインアップ
こちらのページではLuminus社(本社:アメリカ) の深紫外UV-C LED製品の各種ラインアップをご紹介します。

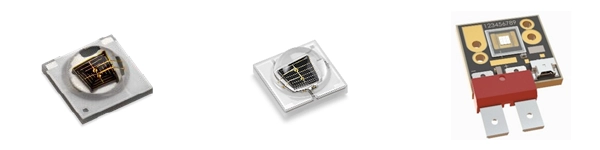

IR LED
Model | サイズ | 出力 | 最大動作電流 | 波長 |
SST-05-IR | 3.45 x 3.45 mm | 800 mW (1.0A) | 5A (パルス) | 850nm |
SST-10-IR | 3.45 x 3.45 mm | 265 – 325 mW (0.35 A) 850nm 205 – 265 mW (0.35 A) 940nm |
1.5A (CW) | 850, 940nm |
SST-10-IRD | 3.45 x 3.45 mm | 1470 mW (1.0A) 810nm 1500 mW (1.0A) 850nm 1470 mW (1.0A) 940nm |
5A (パルス) | 810, 850, 940nm |
SST-10-FR | 3.45 x 3.45 mm | 270 – 390 mW (0.35 A) 730nm | 1.5A (CW) | 730nm |
CBM-90-IRD | 28 x 26.75 mm | 10 W (13.5 A) 780nm 13 W (13.5 A) 860nm 13 W (13.5 A) 950nm |
18A (CW) | 780, 860, 950nm |
CBM-120-FR | 28 x 26.75 mm | 4.6 – 10.6 W (13.5 A) 730nm | 18A (CW) | 730nm |
詳細は下記リンク参照願います。

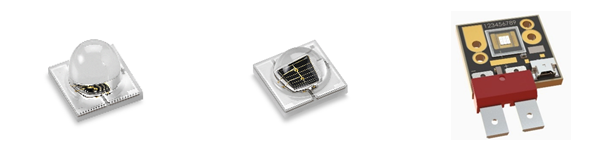

Luminus 赤外線 IR LED ラインアップ
こちらのページではLuminus社(本社:アメリカ)のIR LEDのラインアップをご紹介します。
Luminus社のIR LEDは、低熱抵抗で効率良い冷却ができ、長寿命、高信頼性を実現します。
レンズ付きのSMDタイプや、コアボードに実装されたハイパワータイプ等、用途に応じた各PKGをご提供させていただきます。
780nm, 810nm, 850nm, 940nm を中心とした多様な赤外波長に対応しております。

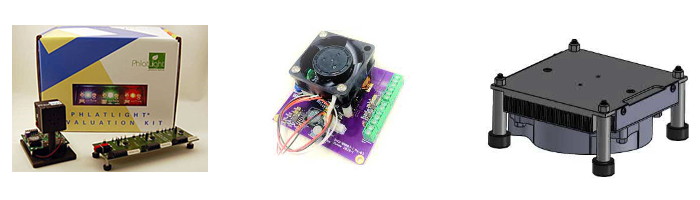

Development Kit
各LEDを評価するための開発キットをご用意しております。幅広い構成や動作モードを評価することが可能です。

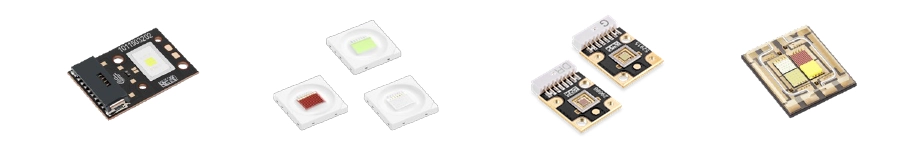

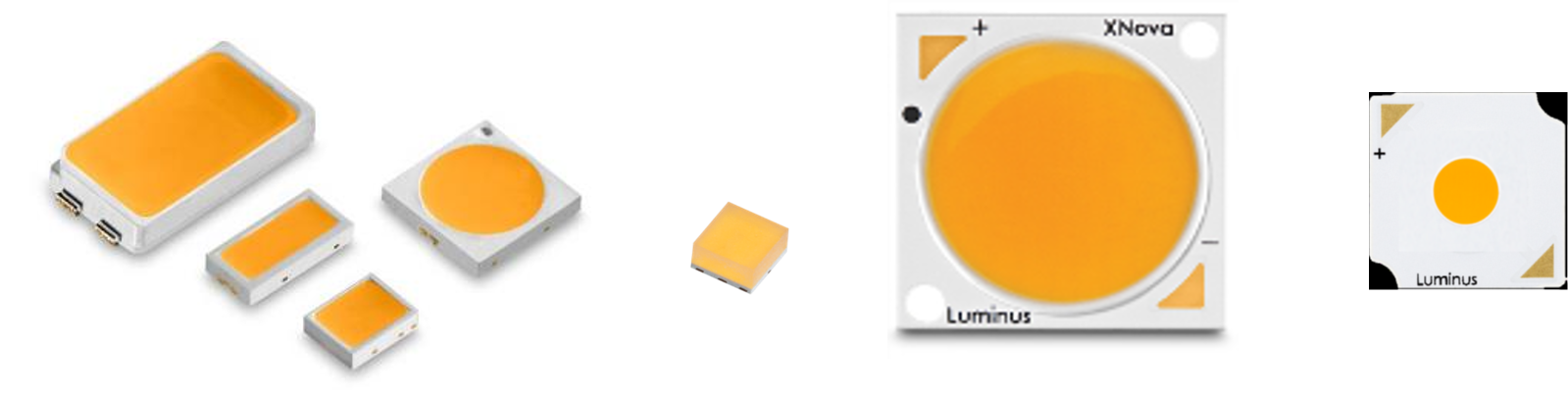

一般照明向けLED
Luminus Devices社の一般照明向けLEDは、店舗 / オフィス / 住居 /インテリア/産業用照明 / ハイベイ・ローベイ/ スタジアム /スタジオなど、各種照明を主体とする多様なアプリケーションで、ワールドワイドに採用されております。

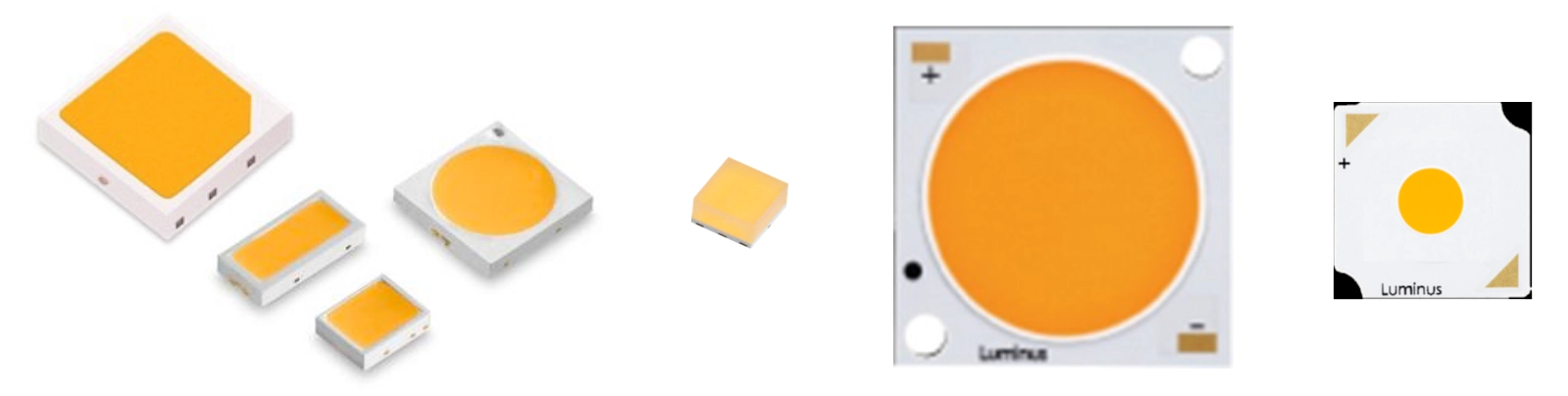

Luminus Devices社がご提供する一般照明向け LEDソリューション
Luminus Devices社の一般照明向けLEDは、店舗 / オフィス / 住居 /インテリア/産業用照明 / ハイベイ・ローベイ/ スタジアム /スタジオなど、各種照明を主体とする多様なアプリケーションで、ワールドワイドに採用されております。
