Moku:Go|125MSa/s 任意波形発生器

Moku:Goの任意波形発生器は、最大65,536ポイントのカスタム波形を最大125MSa/sのサンプルレートで発生させることができます。波形は、ファイルからの読み込みや、最大32セグメントのピースワイズの数学関数として入力することができ、任意の波形を生成することができます。バーストモードでは、入力チャネルをトリガーとして、スタートまたはnサイクルモードで波形を生成できます。パルスモードでは、25万サイクル以上のパルス間デッドタイムで波形を出力することができます。
関連商品・技術情報
商品基礎情報
●こちらの動画では基本的な使い方のチュートリアルを紹介しています。
(リンク先、右下の設定ボタンより日本語字幕を設定可能です)
最大サンプリングレート 125 MSa/s |
出力帯域幅 20 MHz |
DAC 分解能 12-bits |
独立トリガー バースト/パルス |
対応波形 6つの定義済み、 セグメント化された方程式(最大32)、 またはカスタム |
特長
- 20MHzの出力帯域幅を持つ2つの独立したAWGチャンネル

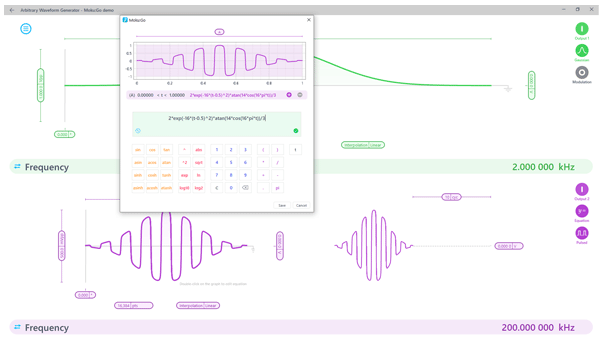

- プリセット波形の選択、ファイルからのポイントの読み込み、数式の直接入力が可能
- 2チャネル間の位相同期出力
- トリガースタート、またはバースト出力によるNサイクルモード
- 最大250,000サイクルのパルス間デッドタイムを持つパルス出力を設定可能
仕様
- 対応する波形:
正弦波、ガウス波、指数関数的な立ち下がり、指数関数的な立ち上がり、Sinc、Cardiac、Equationeditor、カスタム(ファイルから) - 出力帯域幅:20MHz
- DCオフセット:± 5V 、分解能3 mV
- フェーズオフセット:0º ~360º 分解能0.001ºの範囲
- 最大出力レート:
15.625MSa/s、65,536点
31.25MSa/s 32,768点
62.5MSa/s 16,384点
125MSa/s 8,192点
アプリケーション
- ランダムパターン生成
- システム応答シミュレーション
- 付加製造
- 機器応答関数シミュレーション
