ヒューズとは？
ヒューズは、電子回路に異常な電流が流されたときに電流を安全に遮断し、発煙、発火などの事故を防ぐ部品になります。事故を防ぐため正しくヒューズを選定する必要があります。
Littelfuseのヒューズの主な特長・利点
最も費用対効果が高い部品で操作が簡単です。特に故障状態で完全に電流を止めるために、下流回路機器の安全性や回避が最重要で最も適しています。また、設計者やユーザーが過電流の故障の起源を追跡するのに役立ちます。
ヒューズ製品のラインナップ
過電流保護素子として表面実装（チップ）ヒューズ、管型ヒューズ、マイクロヒューズ、産機用高圧ヒューズの豊富なラインナップを揃えております。各種車載用ヒューズも取り揃えております。
マーケット別アプリケーション
| マーケット 分野 |
アプリケーション | 管ヒューズ | TR/TE | 表面実装 | 工業用 | 車載用 |
|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
||
| データー センター クラウド |
サーバー：コンピューティング | ◯ | ◯ | ◯ | − | − |
| スイッチ | − | ◯ | ◯ | − | − | |
| ルーター | − | ◯ | ◯ | − | − | |
| モバイルネットワーク：4G/5G屋外 | ◯ | ◯ | ◯ | − | − | |
| 民生用 電子機器 |
テレビ＆ディスプレー | ◯ | ◯ | ◯ | − | − |
| スピーカー＆AV機器 | ◯ | ◯ | ◯ | − | − | |
| プリンター＆スキャナ | ◯ | ◯ | ◯ | − | − | |
| ディスクトップコンピュター | − | ◯ | ◯ | − | − | |
| 電源 | ◯ | ◯ | ◯ | − | − | |
| 家電製品 | 主要家電／ロボット家電含む | ◯ | ◯ | ◯ | − | − |
| 小型家電 | ◯ | ◯ | ◯ | − | − | |
| バッテリー駆動電源 | ◯ | ◯ | ◯ | − | − | |
| 電動工具 | ◯ | ◯ | ◯ | − | ◯ | |
| ビルディングオートメーション | GFCI/AFCI&USBレセクタクル | ◯ | ◯ | ◯ | − | − |
| 環境＆ビル管理 | − | ◯ | ◯ | − | − | |
| セキュリティ、アクセス制御 | ◯ | ◯ | ◯ | − | − | |
| HVACおよびエレベータ | ◯ | − | ◯ | − | − | |
| スマートメーター | ◯ | ◯ | ◯ | − | − | |
| 工業用 | UPS | ◯ | ◯ | ◯ | ◯ | − |
| 照明 | ◯ | ◯ | ◯ | − | − | |
| ロボット | ◯ | ◯ | ◯ | ◯ | − | |
| モータ制御 | ◯ | ◯ | ◯ | ◯ | ◯ | |
| 再生可能 エネルギー |
太陽光発電 | ◯ | ◯ | ◯ | ◯ | − |
| 大型インバータ | ◯ | ◯ | ◯ | ◯ | − | |
| 小型インバータ | ◯ | ◯ | ◯ | − | − | |
| エネルギー管理 | ◯ | ◯ | ◯ | ◯ | − | |
| 交通 車載 |
E-Mobilty (オンボードチャージャー、BMS) |
◯ | ◯ | ◯ | ◯ | ◯ |
| コネクティビティ＆自動運転 | ◯ | ◯ | ◯ | ◯ | ◯ | |
| エンジン、イグニッションシステム | − | − | − | − | − | |
| E-バイク(EV二輪車および三輪車) | ◯ | ◯ | ◯ | ◯ | − | |
| モバイルウェアラブル | ゲーム | − | − | − | − | − |
| スマートフォン・ウオッチ | − | − | − | − | − | |
| 充電器 | ◯ | ◯ | ◯ | ◯ | − | |
| ノートパソコン | ◯ | ◯ | ◯ | − | ||
| EV インフラ |
AC充電 | ◯ | ◯ | − | − | − |
| DC充電 | ◯ | ◯ | − | ◯ | − | |
| ワイヤレス充電 | ◯ | ◯ | − | ◯ | − |

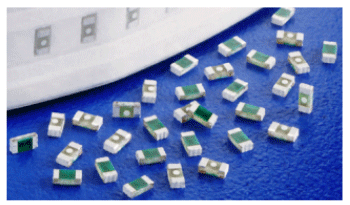

表面実装ヒューズのラインナップ
1005、1608、3216サイズを中心に幅広いラインナップをもっております。
耐サージ品として6125サイズの451/452シリーズが幅広いアプリケーションにご採用頂いております。また、6125サイズ＋ヒューズホルダーのセットで自動実装できる154/154Tシリーズや20 -30Aのラインナップもサイズアップで456シリーズをラインナップしております。
| 製品 | サイズ | 溶断の種類 | 電流値 | 電圧 | 遮断定格 | 特長 | コメント |
|---|---|---|---|---|---|---|---|
| 435 | 1005 | 速断 | 250mA-5A | 32V | 50A | 小型 | 母材：FR4 |
| 467 | 1608 | 速断 | 250mA-5A | 32V | 35-50A | 小型 | 母材：FR4 |
| 438 | 1608 | 速断 | 250mA-6A | 63V/32V/24V | 50A | 小型 | 母材：セラミック |
| 466 | 3216 | 速断 | 125mA-5A | 125V/63V/32V | 50A | 小型 | 母材：FR4 |
| 437 | 3216 | 速断 | 250mA-8A | 125V/63V/32V | 50A | 小型 | 母材：セラミック |
| 451 | 6125 | 速断 | 62mA-20A | 125V/65V | 35-50A | WIA | エレメント中空構造 |
| 452 | 6125 | 遅延 | 375mA-12A | 125V/72V | 50A | WIA | エレメント中空構造 |
| 456 | 10045 | 速断 | 20-30A | 125V | 100A | WIA | エレメント中空構造 |
| 154 | 6125 | 速断 | 62mA-10A | 125V | 35-50A | 熱可塑性樹脂 | ヒューズホルダー付 |
| 154T | 6125 | 遅延 | 375mA-5A | 125V | 50A | 熱可塑性樹脂 | ヒューズホルダー付 |

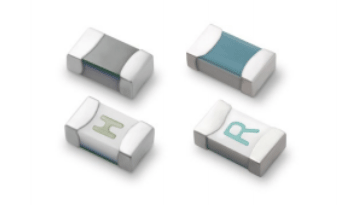

車載用表面実装ヒューズのラインナップ
AECQ規格適合品として1608、3216サイズをラインナップしております。
耐サージ電流対応のため、エレメント中空構造の483Aシリーズを電流値毎に順次リリース中です。
| 製品 | サイズ | 溶断の種類 | 電流値 | 電圧 | 遮断定格 | 特長 | コメント |
|---|---|---|---|---|---|---|---|
| 438A | 1608 | 速断UR | 250mA-6A | 63V/32V/24V | 50A | AECQ適合 | 母材：セラミック |
| 437A | 3216 | 速断UR | 500mA-8A | 63V/35V | 50A | AECQ適合 | 母材：セラミック |
| 501A | 3216 | 速断UR | 10-20A | 32V | 150A | AECQ適合 | 母材：セラミック |
| 483A | 3216 | 速断 | 375mA-15A | 75V/65V/32V | 50A | AECQ適合 | エレメント中空構造 Coming Soon |
| 881 | 12.5x10mm | 速断UR | 60-100A | 115V/100V | 1000A/100A | 熱可塑性樹脂 | 115VDC-100VDC |
| 885 | 10.86×4.78mm | 速断IEC | 1-5A | 500V/450V | 100A | 熱可塑性樹脂 | 500VDC or 350VAC |

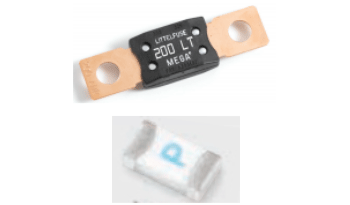

車載用ヒューズのラインナップ
ブレードヒューズを中心にねじ止めタイプのMEGA FUSEなど豊富なラインナップを持っております。
| 製品 | サイズ | 溶断の種類 | 電流値 | 電圧 | 遮断定格 | 特長 | コメント |
|---|---|---|---|---|---|---|---|
| 298 | MEGA | 遅延 | 40-500A | 32V | 20,000A | 大電流 | ネジ止めヒューズ |
| 10EV | 64×10.3mm | 遅延 | 10-50A | 500V | 20,000A | 高遮断容量 | ネジ止め端子有 |
| 20EV | 73x14mm | 遅延 | 60-125A | 500V | 16,000A | ISO8820適合 | ネジ止めヒューズ |

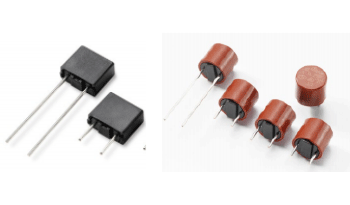

マイクロヒューズ（TR/TE）のラインナップ
IECやUL規格取得の基板実装スペースを小型化したヒューズ。遮断定格が大きいものもラインナップしております。（旧：Wickmannブランド）
| 製品 | サイズ | 溶断の種類 | 電流値 | 電圧 | 遮断定格 | 特長 | コメント |
|---|---|---|---|---|---|---|---|
| 392 | 四角 | 遅延IEC | 800mA-5A | 250V | 35-50A | 小型 | 熱可塑性プラスチック |
| 400 | 四角 | 遅延IEC | 500mA-6.3A | 250V | 130A | 高遮断電流 | 熱可塑性プラスチック |
| 372 | 円筒 | 遅延IEC | 40mA-5A | 250V | 35-50A | 小型 | 熱可塑性プラスチック |
| 382 | 円筒 | 遅延IEC | 1-10A | 250V | 100A | 高遮断電流 | 熱可塑性プラスチック |

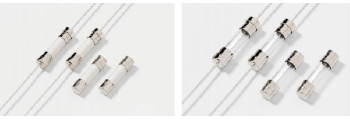

管型ヒューズのラインナップ
IEC、UL、MITI B種などの安全規格品、ガラス管、セラミック管とリード付き品など豊富にラインナップしております。DC400-600Vのラインナップも加わっております。ヒューズと合わせてヒューズホルダー、クリップなども用意しております。
| 製品 | サイズ | 溶断の種類 | 電流値 | 電圧 | 遮断定格 | 特長 | コメント |
|---|---|---|---|---|---|---|---|
| 215 | 5x20mm | 遅延IEC | 125mA-20A | 250V | 400/1500A | IEC高遮断 | セラミック管 |
| 218 | 5x20mm | 遅延IEC | 32mA-16A | 250V | 35-100A | IEC fuse | ガラス管 |
| 233 | 5x20mm | 普通溶断UL | 1-10A | 125V | 10000A | UL fuse | ガラス管 |
| 232 | 5x20mm | 普通溶断 | 1-10A | 125V | 300/10000A | 電安法B種 | ガラス管 |
| 477 | 5x20mm | 遅延IEC | 500mA-16A | 400VDC/500VAC | 100-1500A | 高電圧 | DC用途に最適 |
| 977 | 5x20mm | 遅延IEC | 500mA-16A | 450VDC/500VAC | 200A/100A | 高電圧 | DC用途に最適 |
| 314/324 | 6.3x32mm | 速断UL | 375mA-40A | 250V | 35-1000A | UL fuse | セラミック管 |
| 325/326 | 6.3x32mm | 遅延UL | 10mA-30A | 250V | 100-600A | UL fuse | セラミック管 |
| 505 | 6.3x32mm | 速断 | 10-30A | 500VAC/DC | 20000-50000A | 高電圧 | セラミック管 |
| 506 | 6.3x32mm | 速断 | 15-20A | 600VDC | 10000A | 高電圧 | セラミック管 |

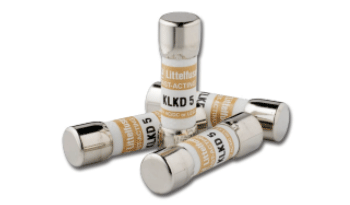

高圧ヒューズのラインナップ
10 x 38mm ミゼットヒューズを中心にUL Class CCや超速断の半導体ヒューズなど豊富なナインナップを持っております。ヒューズと合わせてヒューズホルダー、ヒューズクリップのラインナップも持っております。
| 製品 | サイズ | 溶断の種類 | 電流値 | 電圧 | 遮断定格 | 特長 | コメント |
|---|---|---|---|---|---|---|---|
| BLN | 38.1×10.31mm | 速断 | 1-30A | AC250V | AC:10KA | 補足的過電流保護 | 制御回路 |
| FLM | 38.1×10.31mm | 遅延 | 0.1-30A | AC250V DC125V |
AC:10KA | 補足的過電流保護 | モーター用途 |
| FLQ | 38.1×10.31mm | 遅延 | 0.1-30A | AC500V DC300V |
AC:10KA | 補足的過電流保護 | モーター用途 |
| KLK | 38.1×10.31mm | 速断 | 0.1-30A | AC600V DC500V |
AC:100KA DC:50KA |
補足的過電流保護 | 即効性、電流制限、高遮断容量 |
| KLKD | 38.1×10.31mm | 遅延 | 0.1-30A | AC600V DC600V |
AC:100KA DC:50KA |
補足的過電流保護 | DC制御回路 |
| SPF | 38.1×10.31mm | 1-30A | DC1000V | 20KA,50KA | 補足的過電流保護 | ソーラー用 ヒューズ |
|
| KLDR | 38.1×10.3mm | 遅延 | 0.1-30A | AC600V DC300V |
AC:200KA DC:20KA |
Class CC | 変圧器 |
| CCMR | 38.1×10.3mm | 遅延 | 0.2-60A | AC600V DC250V/300V/500V |
AC:200KA DC:20KA |
Class CC | デュアル エレメント |
| KLKR | 38.1×10.3mm | 速断 | 0.1-30A | AC600V DC300V |
AC:200KA DC:20KA |
Class CC | 汎用分岐回路 |

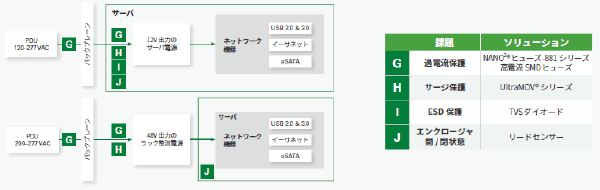

コンピューティング機器ソリューション
