関連商品・技術情報
商品基礎情報
[1] リードスイッチ&磁気アクチュエーター

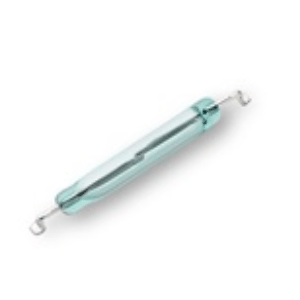

MDSM-4シリーズ - 15.3mm表面実装リードスイッチ
長さ15.24 mm x 直径2.28mm(0.600″ x 0.090″)のガラスエンベロープ付きサブミニチュア、表面実装、常時開スイッチ。
スイッチング性能200Vdc(10W)。12~38 ATの有効感度。
最低1010オームの高い絶縁抵抗と100ミリオーム未満の接触抵抗。アキシャルリード付きで提供(MDCG-4)。
リードリレー、セキュリティ、計測、リミットセンサー、電気通信、オフィス機器などのアプリケーションに最適。
バルク、またはテープ & リールパッケージで提供いたします。

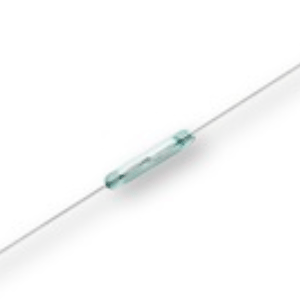

MDSR-10シリーズ - 10.2mmリードスイッチ
長さ10.16 mm x 直径1.80mm(0.400″ x 0.071″)のガラスエンベロープ付きサブミニチュア、常時開スイッチ。スイッチング性能200Vdc(10W)。10~25ATの有効感度。最低1012オームの高い絶縁抵抗と120ミリオーム未満の低い接触抵抗表面実装型で提供(MDSM-10)。 リードリレーアプリケーション、セキュリティ、計測、リミットスイッチ、電話オフフックなどのアプリケーションに最適。
[2] ポリマーESDサプレッサー

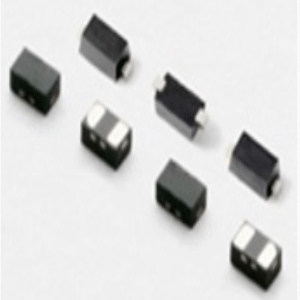

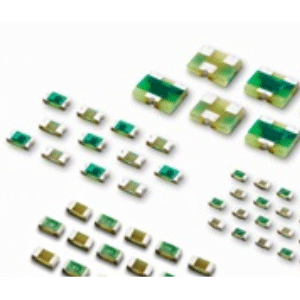

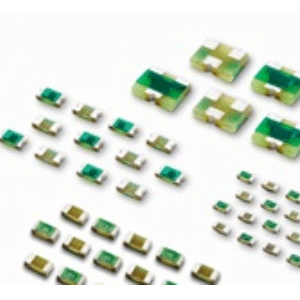

PGB10603シリーズ – 鉛フリー0603表面実装型ポリマーESDサプレッサー
PGB10402シリーズ – 鉛フリー0402表面実装型ポリマーESDサプレッサー
PulseGuard ESDサプレッサーは静電気放電(ESD)から高精度の電気機器を保護します。これらのサプレッサーは、低キャパシタンスが重要な低電圧で高速なアプリケーションに最適です。この新しいテクノロジーはUSB 2.0、IEEE1394、HDMIやDVIなどの高速プロトコルを使用するデータポートに非常に効果的です。PulseGuardサプレッサーは、非常に立ち上がりの速い ESD トランジェントを抑えるためにポリマー複合材料を使用し(IEC 61000-4-2とMIL-STD-883Eの規定どおり)、実際には回路にキャパシタンスを追加しません。
[3] ヒューズ

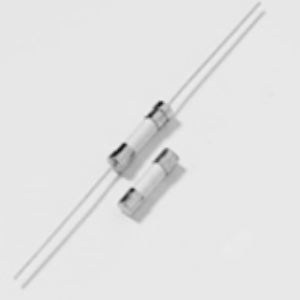

215シリーズ-5 x 20mmセラミックボディタイムラグカートリッジヒューズ
IEC仕様に合わせて設計された5×20mmタイムラグサージ耐性セラミックボディカートリッジヒューズ
特長:グローバルに使用するための国際(IEC)規格に準拠して設計、高い遮断容量、タイムラグヒューズのIEC60127-2、シート5仕様に適合、RoHS準拠で鉛フリー
アプリケーション:コンポーネントまたは内部回路を個別に保護するために、アプライアンスまたは使用機器の補助的な保護として使用されます。

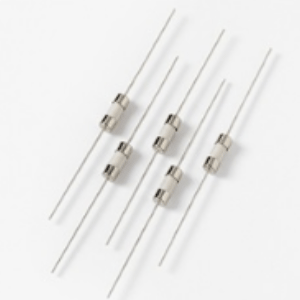

877シリーズ-コンパクトな3.6 x 10mmシングルピグテールヒューズ
シングルピグテールアキシャルリード3.6×10mm、タイムラグヒューズ
特長:IEC60127-3標準シート4に適合するように設計されています。コンパクトなパッケージのタイムラグセラミックボディヒューズ、シングルピグテールアキシャルリードフォーマット
鉛フリー、RoHS準拠
2〜4A定格でPSE取得。6.3Aは、未取得で取扱いできません。
アプリケーション:この省スペースヒューズは、照明、電源、およびアダプターのアプリケーションに最適です。
[3] 金属酸化物バリスタ(MOV)

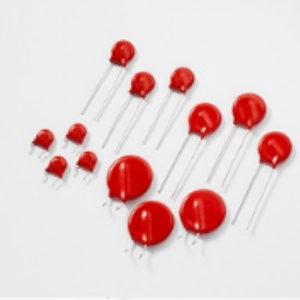

LAシリーズ-線間電圧動作ラジアルリードバリスタ
LAシリーズバリスタには、7mm、10mm、14mm、20mmの4つのモデルサイズがあります。また、VM(AC)RMSの電圧範囲は130V〜1000Vで、エネルギー吸収能力は最大360Jです。一部のLAシリーズのモデル番号は、AまたはBのいずれかのモデル番号接尾辞で指定されたクランプ電圧の選択で使用できます。「A」の選択は標準モデルです。「B」を選択すると、クランプ電圧が低くなります。

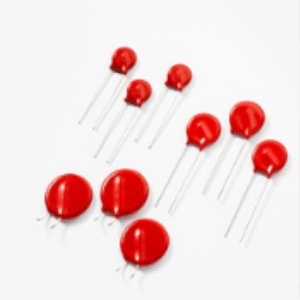

C-III シリーズ-高エネルギーラジアルリードバリスタ
C-IIIシリーズは、主にACライン過渡電圧サージサプレッサー
(TVSS)製品環境、および比較的小さなパッケージサイズで高い過渡エネルギーとピーク電流機能を必要とするその他の同様のアプリケーションでの使用を目的としています。
C-IIIシリーズは、さまざまなリードオプションを備えた14および20mmディスクバージョンで提供されます。
特長:鉛フリー、ハロゲンフリー、RoHS準拠、高エネルギー吸収能力 WTM40J〜530J(2ms)、高いパルス寿命定格 、高ピークパルス電流能力 ITM3500A〜10,000A(8 /20μs) 、広い動作電圧範囲VM(AC)RMS 130V〜680V
[3] TVSダイオード

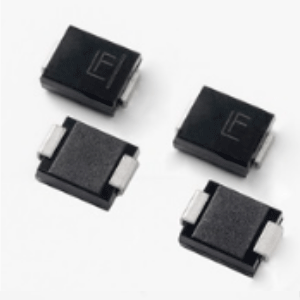

SMCJシリーズ-RoHS準拠の表面実装過渡電圧サプレッサー
特長:ハロゲンフリーおよびRoHS準拠、ボードスペースを最適化するための表面実装アプリケーション用ロープロファイルパッケージ、内蔵のストレインリリーフ、ガラスパッシベーションジャンクション、低インダクタンス、優れたクランプ能力
繰り返し率(デューティサイクル):0.05%
高速応答時間:通常、0ボルトからV(BR)分まで1.0ps未満。
10Vを超えると1mA未満の標準IR、高温はんだ付け:端子で250℃/10秒、プラスチックパッケージにはUnderwritersLaboratoryFlamability94V-Oがあります。
[4] TVSダイオードアレイ

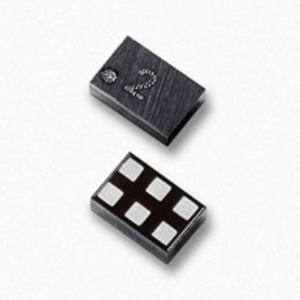

SP1012シリーズ - 6.5pF、15kV、双方向TVSアレイ
リテルヒューズのミニチュア5チャンネル双方向SP1012シリーズTVSダイオードアレイは、汎用静電気放電(ESD)保護用に設計されています。
通常はESDダイオードを1つのみ含む0402サイズのフリップチップパッケージに5つのESDダイオードが含まれているため、従来の場合と比べて実装が5倍改善され、回路設計者がプリント回路基板(PCB)のスペースとコストの両方を節約できるよう支援します。
双方向構成により、交流信号がある場合にデータ回線の対称ESD保護を提供します。
SP1003シリーズ - 30pF、30kV、ESD保護用0402 - AEC-Q101適合
SP1003シリーズの製品はすべてAEC-Q101に適合しており、自動車用アプリケーションに使用可能です。
独自のシリコンアバランシェ技術によって生産されるツェナーダイオードは、各I/Oピンを保護することによって、有害な静電気放電(ESD)を起こす可能性のある電子機器に優れた保護を提供します。この製品は、パフォーマンスを低下させることなく、IEC 61000-4-2で規定されている±30kVの連続的なESDストライクを安全に吸収することができます。さらに、各ダイオードは非常に低い制限電圧を伴う7Aの8/20µsサージ電流(IEC61000-4-5)を安全に消散します。
[5] ポリマーESDサプレッサー
PGB10603シリーズ – 鉛フリー 0603表面実装型ポリマーESDサプレッサー
PGB10402シリーズ – 鉛フリー 0402表面実装型ポリマーESDサプレッサー
PulseGuard ESDサプレッサーは静電気放電(ESD)から高精度の電気機器を保護します。これらのサプレッサーは、低キャパシタンスが重要な低電圧で高速なアプリケーションに最適です。この新しいテクノロジーはUSB 2.0、IEEE1394、HDMIやDVIなどの高速プロトコルを使用するデータポートに非常に効果的です。PulseGuardサプレッサーは、非常に立ち上がりの速いESDトランジェントを抑えるためにポリマー複合材料を使用し(IEC 61000-4-2とMIL-STD-883Eの規定どおり)、実際には回路にキャパシタンスを追加しません。
