商品基礎情報
ビルディングオートメーション用途のご紹介
ビルディングオートメーションソリューションに関しては、お客様のアプリケーションに適した回路保護・電力制御・センサソリューションを迅速に見つけられるようにブロック図と合わせてお客様がより安全で、接続された、より持続可能な世界のための最先端の製品を設計するのにお役立てください。
ご紹介のアプリケーション一覧
アプリケーション

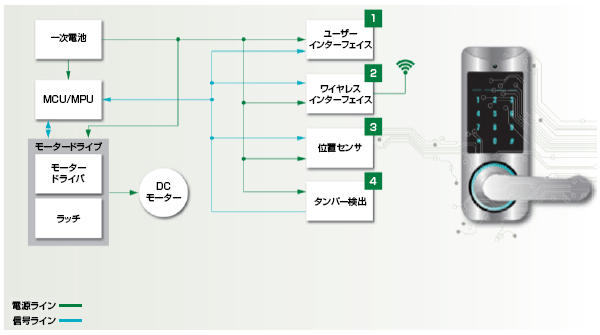

スマートロック
ドア上下のスマートロックは、ただのロックではなく、ユーザーインターフェイス、一センサ、バッテリー、プロセッサー、そしてラッチを動かす直流モーターなどを含むシステムです。スマートロックはワイヤレスインターフェイスを使用し、スマートフォンを介した局所制御と、通信ネットワークを接続したPCを介した遠隔制御が可能です。
製品カテゴリー | 機能 | 製品シリーズ | 特長 | |
---|---|---|---|---|
1 | TVSダイオードアレイ | ESD事象からタッチスクリーンICを保護 | SP1012 SP1003 |
低い動抵抗、0402サイズで5ch保護、高い信号品質を維持 |
2 | ポリマーESDサプレッサ | ESD事象からWi-Fiチップセットを保護 | PGB10603 PGB10402 |
超低キャパシタンス、小型パッケージ、低リーク電流、高速応答 |
3 | リードスイッチ&磁気アクチュエータ | デッドボルトを締める前にドアの全閉を確認する為の接近検知 | MDSM-4 MDSR-10、H-36 |
密閉型、磁気作動式接点 |
4 | リードスイッチ | 誰かが鍵を捜査しているときに、ユーザーに警告 | 59166 | 密閉型、磁気作動式接点 |

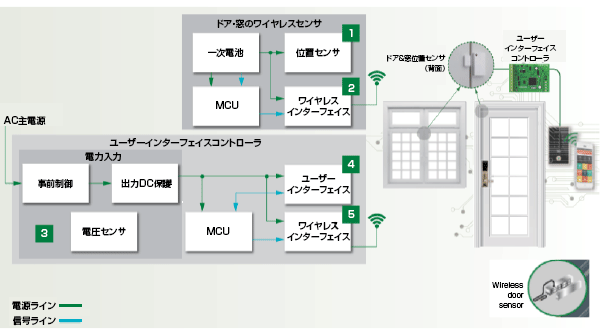

ドア・窓センサ
アクセス制御システムにおいて、ドアと窓は中央制御パネルに無線ネットワーク接続されます。ドアと窓上の位置センサは、それらの状態を制御パネルにに通信します。パネル上のユーザー入力によって、小型DCモーターや関連プロセッサーを介してドアラッチを制御することができます。さらに、バッテリーとアンテナがシステムを完全なものにしています。
製品カテゴリー | 機能 | 製品シリーズ | 特長 | |
---|---|---|---|---|
1 | リードスイッチ&磁気アクチュエータ | ドアと窓の開閉検知 | MDSM-4 MDSR-10、H-36 |
密閉型、磁気作動式接点 |
2 | ポリマーESDサプレッサ | ESD事象からWi-Fiチップセットを保護 | PGB10603 PGB10402 |
超低キャパシタンス、小型パッケージ、低リーク電流、高速応答 |
3 | ヒューズ | 過電流から機器と人を保護 | 215 877 |
UL/IEC適合、低抵抗、ショックセーフ、振動耐性 ※PSEは、問合せください |
金属酸化物バリスタ(MOV) | 電圧過渡事象から電源ユニットを保護 | LA C-Ⅲ |
幅広いサージに耐久可能な仕様:40〜530J(2ミリ秒) | |
TVSダイオード | 電圧過渡事象から電子部品を保護 | SMCJ | 1500Wピークパルス許容、低動抵抗、0402サイズ | |
4 | TVSダイオードアレイ | ESD事象からタッチスクリーンICを保護 | SP1012 SP1003 |
超低キャパシタンス、小型パッケージ、低リーク電流 |
4 | ポリマーESDサプレッサ | ESD事象からWi-Fiチップセットを保護 | PGB10603 PGB10402 |
超低キャパシタンス、小型パッケージ、低リーク電流、高速応答 |

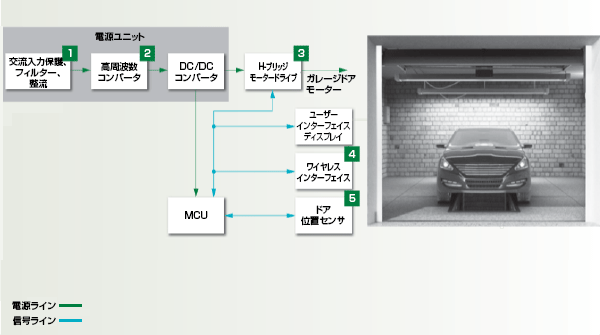

ガレージドア
自動ガレージドアは、無線防犯カメラシステムで監視できます。ユーザーは、遠隔操作でドアを制御し、カメラを通して空間を観察できます。ドア位置検知技術を使用し、盗難や怪我を防ぐために、ドアが完全に開閉されていることを確認できます。
製品カテゴリー | 機能 | 製品シリーズ | 特長 | |
---|---|---|---|---|
1 | ヒューズ | 過電流保護 | 215 | UL/IEC適合、低抵抗、ショックセーフ、振動耐性 ※PSEは、問合せください |
金属酸化物バリスタ(MOV) | サージ電圧から電源を保護、規制要件に適合 | UltraMOV TMOV |
最大10kAの高ピークサージ電流定格、最大125℃高温動作範囲 | |
2 | MOSFET | 電源ユニットON/OFF切替 | X2 Class | 低Rds(on)、dv/dt耐久性 |
3 | ホール効果センサ | モーターの位置、速度検知 | 55140 55100 |
磁気式位置検知、ビルトイン温度補償、最大10kHzの高速切替 |
NTCサーミスタ | ドアモーターの温度検知 | USUR1000 SM |
リングラグ実装でUL適合、SM NTCは最大220℃動作密閉型、MELF内に設置 | |
4 | TVSダイオードアレイ | ESD事象からWi-Fi Chipsetを保護 | SP3213 | 1500Wピークパルス許容、低動抵抗、0402サイズ |
5 | リードスイッチ | ドアの近接検知で全開閉を確認 | 59166 MDSM-4、MDSM-10 |
密閉型、磁気作動式接点 |
※アンテナとケースの隙間が2mm未満の小型設計の場合に推奨されます。

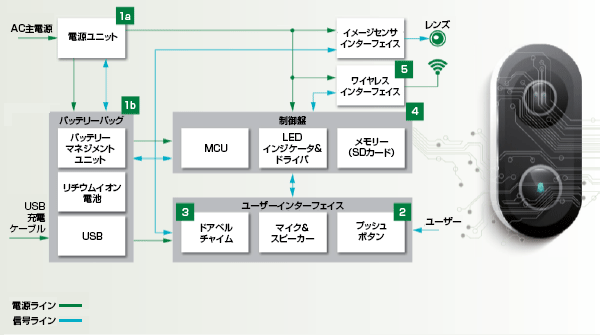

ビデオドアベル
スマートドアベルの機種によっては、バッテリー駆動でUSBを通して充電可能なものや、ビデオ録画用のメモリー、マイク、スピーカーなどを備えたものがあります。すべてのスマートドアベルは、電力入力またはバッテリーパック、イメージセンサ、コントロールボード、ユーザー/ワイアレスインターフェイス、といった基本的な機能を持っています
製品カテゴリー | 機能 | 製品シリーズ | 特長 | |
---|---|---|---|---|
1a | ヒューズ | 過電流から機器と人を保護 | 443 449 |
表面実装、広範囲の電流定格、タイムラグ品 ※PSEは、問合せください |
ソリッドステートリレー | 光絶縁スイッチ | PLB190 | 入出力絶縁、EMI/RFI発生無、スナバ回路無アークフリー | |
TVSダイオード | 電圧過渡現象から電子部品保護 | 4.0SMDJ24A | 4kWピークパルス対応、鉛フリーはんだ | |
1b | ヒューズ | 外部短絡による高放電電流からの保護 |
469 |
表面実装、広範囲の電流定格 ※PSEは、問合せください |
TVSダイオード | 電圧過渡現象から電子部品保護 | SMBJ | 600Wピークパルス、高速応答(<1.0ps) | |
積層バリスタ(MLV) | データラインのESD保護 | MLA | 双方向クランプ、広い動作温度範囲 | |
2 | TVSダイオードアレイ | ESD事象からメモリーカードを保護 | SP1006 | 業界最小の0201サイズ、低リーク電流 |
3 | ソリッドステートリレー | 光絶縁されたスイッチが、チャイムとカメラを切替 | LCB710 | 通常時閉スイッチ、EMI/RFI発生無、高パルス電流を処理できるスナバ回路無しのアークフリー |
4 | TVSダイオードアレイ | ESD事象からメモリーカードを保護 | SP1006 | 業界最小の0201サイズ、低リーク電流 |
5 | ポリマーESDサプレッサ | ESD事象からWi-Fiチップセットを保護 | PGB10603 PGB10402 |
超低キャパシタンス、小型パッケージ、低リーク電流、高速応答 |

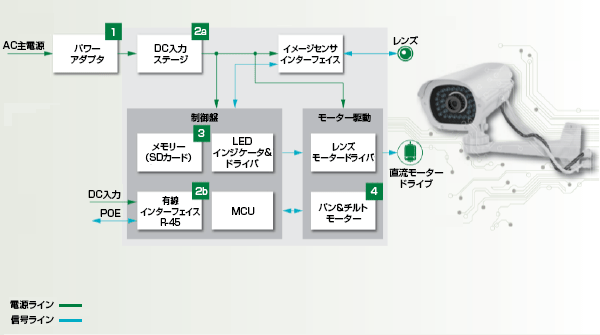

屋外防犯カメラ
防犯カメラの中心部は、プロセッサとメモリーを一体化したイメージセンサです。イーサーネットを介して中央コンピューターと通信し、映像を送信し、命令を受信します。ズームレンズを駆動するモーターや、カメラのパン/チルト位置を駆動する第2のモーターを備えているシステムもあります。AD/DCパワーアダプタは、モータードライバとその他の装置に電力を送ります。
製品カテゴリー | 機能 | 製品シリーズ | 特長 | |
---|---|---|---|---|
1 | 金属酸化物バリスタ(MOV) | 電圧過渡事象や雷から電源ユニットを保護 | C-Ⅲ、LA UltraMOV |
高エネルギー吸収能力 -40〜530J(2ミリ秒) |
TVSダイオード | 電圧過渡事象から電源ユニットを保護 | P6KE P6SMB |
601Wピークパルス、ガラス不動酸化チップ接合 | |
2a | ヒューズ&PPTC | 過電流保護 | 449 picoSMD |
面実装、リセット可能なオプション |
TVSダイオード | 電圧過渡事象から保護 | 5.0SMDJ | 5kWピークパルス | |
2b | ヒューズ&PPTC | 過電流保護 | 449 picoSMD |
面実装、リセット可能なオプション ※PSEは、問合せください |
TVSダイオードアレイ | 電圧過渡事象から保護 | SRV05-4HTG SP0504SHTG |
複数のrail-to-rail保護、I/O毎に1pF(TYP)の低キャパシタンス | |
3 | TVSダイオードアレイ | ESD事象からメモリー保護 | SP1006 | 業界最小の面実装0201サイズ |
4 | ソリッドステイトリレー | モーター駆動用光絶縁スイッチ | CPC1651 | 高い定格電流、1A:0.5Aの負荷電流 |

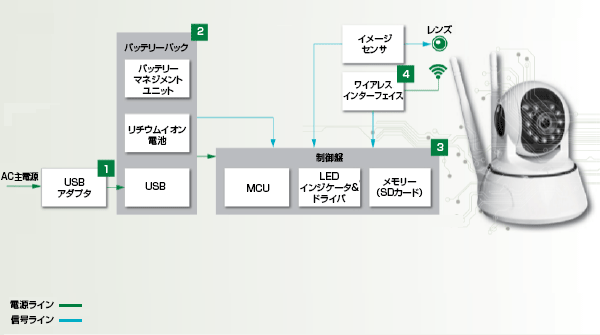

無線防犯カメラ
無線防犯カメラは、Wi-Fiまたは無線帯域を通してビデオおよび音声信号をワイヤレス受信機に送信するポータブルデバイスです。制御盤は、マイクロプロセッサ、ドライバ、時にはメモリーカードを備えていてカメラのイメージセンサやワイアレスインターフェイスと通信します。通常、バッテリーパックはUSBから給電されます。
製品カテゴリー | 機能 | 製品シリーズ | 特長 | |
---|---|---|---|---|
1 | 金属酸化物バリスタ(MOV) | 電圧過渡事象や雷から電源ユニットを保護 | C-Ⅲ、LA UltraMOV |
高エネルギー吸収能力 -40〜530J(2ミリ秒) |
TVSダイオード | 電圧過渡事象から電源ユニットを保護 | P6KE P6SMB |
601Wピークパルス、ガラス不動酸化チップ接合 | |
温度インジケータ | USB-Cとレセプタクルを過熱保護 | setP | リセット可能、低抵抗、小型chip | |
2 | PPTC | 過電流保護 | 0805L、Nano Pico |
面実装、リセット可能なオプション |
積層バリスタ(MLV) | データラインのESD保護 | MLA | 双方向クランプ、広い動作温度範囲 | |
温度インジケータ | USB-Cとレセプタクルを過熱保護 | setP | リセット可能、低抵抗、小型chip | |
3 | TVSダイオードアレイ | ESD事象からメモリー保護 | SP1006 | 業界最小の面実装0201サイズ |
4 | ポリマーESDサプレッサ | ESD事象からWi-Fiチップセットを保護 | PGB10603 PGB10402 |
超低キャパシタンス、小型パッケージ、低リーク電流、高速応答 |

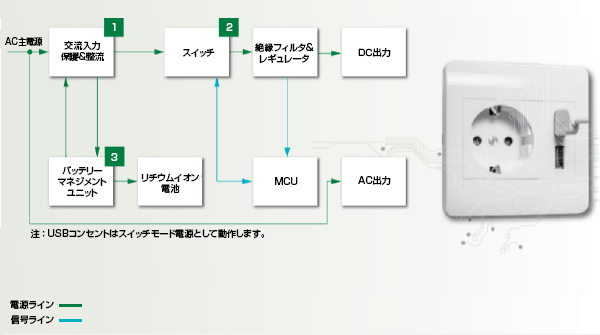

USBコンセント
USBコンセントは、USB充電ポートと従来のACコンセントを組み合わせたものです。スイッチモード電源として機能するため、従来のコンセントよりも複雑な設計です。交流電力が整流された後、スイッチやマイクロプロセッサ制御レギュレータを通過して、USBポートで給電可能となります。また、予備バッテリーを備えているものもあります。
製品カテゴリー | 機能 | 製品シリーズ | 特長 | |
---|---|---|---|---|
1 | PPTC | 過電流による故障から部品を保護 | Nano Pico |
UL/IEC適合、低抵抗、ショックセーフ、振動耐性 |
金属酸化物バリスタ(MOV) | 雷や過渡事象のサージ電圧からの保護 | UltraMOV | 最大10kAの高ピークサージ電流定格、最大125℃ | |
TVSダイオード | 電圧過渡事象からの保護 | SMCJ | 1500Wピークパルス、0402サイズ | |
2 | ショットキー ダイオード |
電源ユニットにおける整流をブロック | MBR DST |
超低順方向電圧降下、高周波数動作 |
ゲート ドライバー |
パワーMOSFET向けハイサイド・ローサイドゲートドライバー | IX4340 | 最大5Aまで給電可能 | |
MOSFET | 電源ユニットで高速切替 | X2 Class | 低Rds(on)、dv/dt耐久性 | |
3 | NTC | 温度検知 | UPS16673 | 極薄、カスタマイズ可能 |

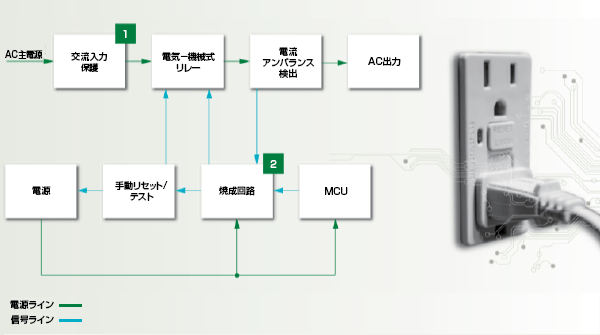

漏電遮断器/アークフラッシュ回路遮断器レセプタクル
漏電遮断器およびアークフラッシュ回路遮断器(GFCI/AFCI)レセプタクルは、地絡またはアークが検出された場合に電力を遮断する壁付コンセントです。交流電力は、リレーと変流器(センサ)を経由してコンセントに流れます。センサとリレーは点弧回路と通信し、点弧回路は、マイクロプロセッサ、電源、手動リセットボタンによって機能します。
製品カテゴリー | 機能 | 製品シリーズ | 特長 | |
---|---|---|---|---|
1 | PPTC | 過電流による故障から部品を保護 | Nano Pico |
UL/IEC適合、低抵抗、ショックセーフ、振動耐性 |
2 | 金属酸化物バリスタ(MOV) | 雷や過渡事象のサージ電圧からの保護 | UltraMOV | 最大10kAの高ピークサージ電流定格、最大125℃ |
TVSダイオード | 電圧過渡事象からの保護 | SMCJ | 1500Wピークパルス、0402サイズ | |
SCR | 電気-機械式リレーを利用し故障中に電気接点を切断 | SJxx08xSx SJxx08xx |
最大600V、100Aの高サージ許容能力 |

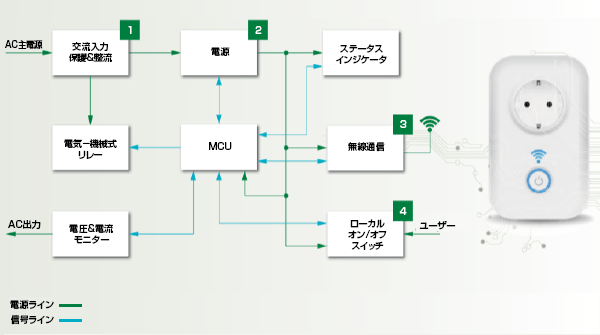

インテリジェントコンセント
インテリジェントコンセントは、スマートホームネットワークと通信することで、スマートフォンを使ってコンセントに接続した機器の電源をオン・オフすることができます。
コンセントの心臓部は無線通信を備えたマイクロプロセッサです。交流と整流、電源、電気-機械式リレーで構成されています。
製品カテゴリー | 機能 | 製品シリーズ | 特長 | |
---|---|---|---|---|
1 | PPTC | 過電流による故障から部品を保護 | Nano Pico |
UL/IEC適合、低抵抗、ショックセーフ、振動耐性 |
金属酸化物バリスタ(MOV) | 雷や過渡事象のサージ電圧からの保護 | UltraMOV | 最大10kAの高ピークサージ電流定格、最大125℃ | |
TVSダイオード | 電圧過渡事象からの保護 | SMCJ | 1500Wピークパルス、0402サイズ | |
2 | ショットキー ダイオード |
電源ユニットにおける整流をブロック | DST | 超低順方向電圧降下、高周波数動作 |
3 | TVSダイオードアレイ | ESD事象からメモリー保護 | SP3213 | 超小型0201、第三者機関認証適合 |
ポリマーESDサプレッサ | ESD事象からWi-Fiチップセットを保護 | PESD | 高速レスポンス(<1nS)、低リーク電流、I/Oあたり0.25pFの超低キャパシタンス | |
4 | TVSダイオードアレイ ポリマーESD |
ESDからIC保護 | SP3213 PESD |
I/Oあたり1.0pFの低キャパシタンス |

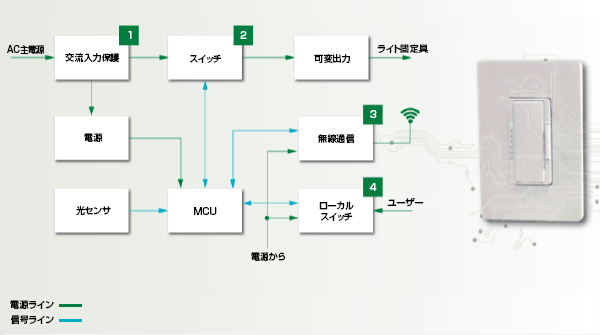

調光器
調光器は、可変抵抗器で制御されるスイッチよりも複雑で、スリッドステートMOSFETを使用して調光します。MOSEFETおよび関連するプロセッサは、直流電力を必要とします。多くの場合で調光器はインターネットに対応します。信号ラインは、アンテナ、光センサ、手動スイッチをプロセッサに接続します。
製品カテゴリー | 機能 | 製品シリーズ | 特長 | |
---|---|---|---|---|
1 | PPTC | 過電流による故障から部品を保護 | Nano Pico |
UL/IEC適合、低抵抗、ショックセーフ、振動耐性 |
金属酸化物 バリスタ(MOV) |
線間サージ電圧から電源を保護、規制要件適合 | UltraMOV | 最大10kAの高ピークサージ電流定格、最大125℃ | |
TVSダイオード | 電圧過渡事象からの保護 | SMCJ | 1500Wピークパルス、0402サイズ | |
2 | トライアック | 調光照明用ACスイッチ | Q6800xH1LED | UL1557適合、低い負荷状態でも光出力を完全制御、高Tj(110℃) |
ゲート ドライバー |
パワーMOSFET向けハイサイド・ローサイドゲートドライバー | IX4340 | 最大5Aまで給電可能 | |
MOSFET | 電源ユニットのオン/オフ切替 | X2 Class | 低Rds(on)、dv/dt耐久性 | |
金属酸化物 バリスタ(MOV) |
線間サージ電圧から電源を保護、規制要件適合 | TMOV | 総合熱保護デバイス、最大10kAの高ピークサージ電流定格 | |
3 | TVSダイオードアレイ | ESD事象からワイアレスチップセットを保護 | SP3213 | 最小の0201サイズ |
ポリマーESD | ESD事象からワイアレスチップセットを保護 | PESD | I/Oあたり1.1pFの低キャパシタンス | |
4 | TVSダイオードアレイ ポリマーESD |
ESDからIC保護 | SP3213 PESD |
I/Oあたり1.0pFの低キャパシタンス |

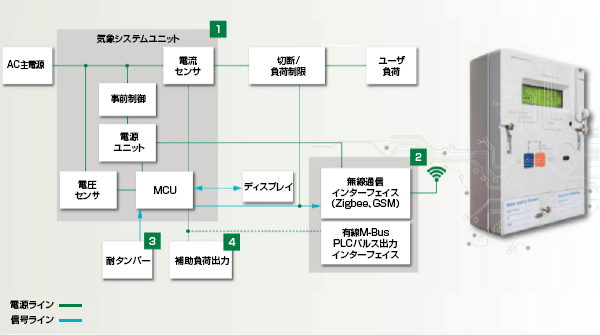

電力メーター
高度なエネルギー管理の鍵を握るのが、スマート電力メーターです。携帯電話ネットワークに似た無線ネットワークを通じて、電力会社にメーターの情報を送信します。計測ユニット、ワイアレスインターフェイス、不正工作防止コンポーネント、ビル内の個々のユニットへの拡張用の出力などの目的によって、その設計は異なります。
製品カテゴリー | 機能 | 製品シリーズ | 特長 | |
---|---|---|---|---|
1 | 金属酸化物バリスタ(MOV) | 電圧過渡事象や雷から電源ユニットを保護 | UltraMOV C-Ⅲ、TMOV |
高エネルギー吸収能力 -40〜530 J(2ミリ秒) |
カートリッジヒューズ | パワーステージを過電流事象から保護 | 215 514 |
UL/IEC適合、低抵抗、ショックセーフ、振動耐性 ※PSEは、問合せください |
|
TVSダイオード | 電圧過渡事象からの保護 | SMAJ 、SMBJ | 1500Wピークパルス、0402サイズ | |
NTCサーミスタ | 高突入電流から保護 | ST 、 End-banded Chip | 極薄、カスタマイズ可能 | |
MOSFET/Sic MOSFET |
高周波数の負荷切替、キャパシタンス充電の為の前段階制御回路での切替 | Polar 、 X2 Class LSICMO170E1000 |
動的 dv/dt 定格、低RDS(on)およびQgアバランシェ定格の低いパッケージインダクタンス | |
PPTC | 過電流保護 | TRF600-150 | リセット可能な過電流保護素子 | |
2 | TVSダイオード アレイ |
ESD事象から有線通信インターフェイスを保護 | AQxx-02HTG LC03-3.3 |
繰返しESDの衝撃を吸収 (+/30kV接点と気中放電) |
SIDACtor | 雷サージによる破損からの保護 | SEP0xx | 低挿入損失、対数線形キャパシタンス、低クランプ電圧 | |
ソリッドステイトリレー | MCUとMbusの間でパルスアウト信号の絶縁 | PLA192、CPC1394 PLA193、PLA194 |
最大3750Vの入出力絶縁、UL/IEC適合、低駆動電力 | |
3 | リードスイッチ | 磁気誘導不正工作を防止 | MDSR-10 | 密閉型、磁気作動式接点 |
4 | ソリッドステイトリレー | MCUとMbusの間でパルスアウト信号の絶縁 | PLA192、CPC1394 PLA193、PLA194 |
最大3750Vの入出力絶縁、UL/IEC適合、低駆動電力 |
TVS MOV |
過負荷による過渡事象から補助 I/O を保護 | SMCJ SM7 |
優れたクランプ能力、低インクリメンタルサージ耐性 |

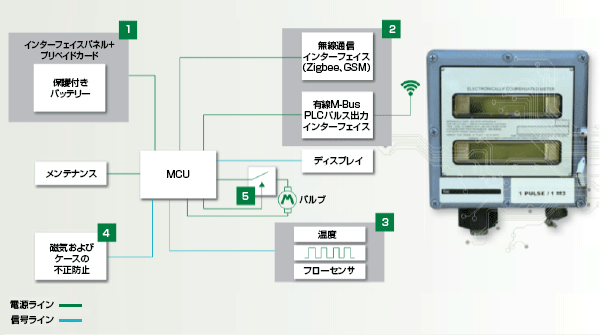

ガス・水道メーター
スマートガスメーターやスマート水道メーターは、無線リンクを介して電力会社に読み取り値を送信します。通常はバッテリー駆動であるため、消費電力を低く設計する必要があります。温度センサとフローセンサは、マイクロコントローラーに信号を送信し、マイクロコントローラーはワイヤレスインターフェイスに読み取り値を送信します。その他の信号ラインは、不正防止コンポーネントとディスプレイに接続します。1部のメーターは、支払いカード読み取り機能やユーザーインターフェイスパネルが付いています。
製品カテゴリー | 機能 | 製品シリーズ | 特長 | |
---|---|---|---|---|
1 | ヒューズ PPTC |
過電流保護 | 304、437 Femto、Nano |
UL/IEC適合、低抵抗 ※PSEは、問合せください リセット可能なPPTC |
TVSダイオード | 電圧過渡事象からの保護 | SMAJ 、SMBJ | 1500Wピークパルス、0402サイズ | |
2 | TVSダイオード アレイ |
ESD事象から有線通信インターフェイスを保護 | A0xx-02HTG | ESD:IEC61000-4-2、±30kV接点、±30kVエア、低クランプ |
SIDACtor | 雷サージによる破損からの保護 | SEP0xx | 低挿入損失、対数線形キャパシタンス、縦方向および金属方向の併用保護 | |
ソリッドステイトリレー | MCUとMbusの間でパルスアウト信号の絶縁 | PLA192、CPC1394 PLA193、PLA194 |
最大3750Vの入出力絶縁、UL/IEC適合、低駆動電力 | |
3 | NTCサーミスタ | ガスや水の温度検知 | MELF style End-banded Chip Thermistor |
表面実装、高速熱応答 |
リードスイッチ | ガスや水の流量を検知 | MDSR-10 | 密閉型、磁気作動式接点 | |
4 | リードスイッチ | 磁気誘導不正工作を防止 | 59166 MOSM-4 |
密閉型、磁気作動式接点 |
5 | ソリッドステイトリレー | パルス出力信号用 MCUからの絶縁 |
PLA192、CPC1394 PLA193、PLA194 |
最大3750Vの入出力絶縁、UL/IEC適合、低駆動電力 |

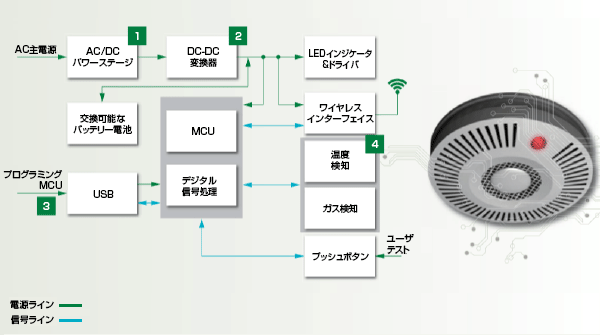

火災報知器・煙探知機
スマート火災報知器・煙探知器は、熱や煙を検知すると携帯電話にメッセージを送信します。アラームの内部では、信号ラインがMCUとデジタル信号処理をワイアレスインターフェイス、温度、ガス検知器、テストプッシュボタン、USBポート(プログラミングに使用)にリンクします。AC主電源から電力を受ける設計では、適切な電圧で電力をDC変換する必要があります。
製品カテゴリー | 機能 | 製品シリーズ | 特長 | |
---|---|---|---|---|
1 | ヒューズ | 過電流から機器と人を保護 | 807、372 | UL/IEC適合、低抵抗、ショックセーフ、振動耐性 ※PSEは、問合せください |
金属酸化物バリスタ(MOV) | 電源ユニットをACライン上の電圧サージや雷から保護 | C-Ⅲ LA |
ワイドセットサージ耐量仕様 40〜530J(2ミリ秒) |
|
MOSFET | 電源ユニットON/OFF切替 | X2 Class | 低Rds(on)、dv/dt耐久性 | |
2 | TVSダイオード | 電圧過渡事象からの保護 | SMCJ | 1500Wピークパルス、0402サイズ |
3 | PPTC | 過電流による故障から部品を保護 | Nano Pico |
超低抵抗、小型SMDタイプ、高保持電流 |
積層バリスタ(MLV) | データラインのESD保護 | MLA | 双方向クランプ、広い動作温度範囲 | |
4 | NTCサーミスタ | 温度検知 | KC | 高信頼型、小型パッケージ、高速熱反応 |

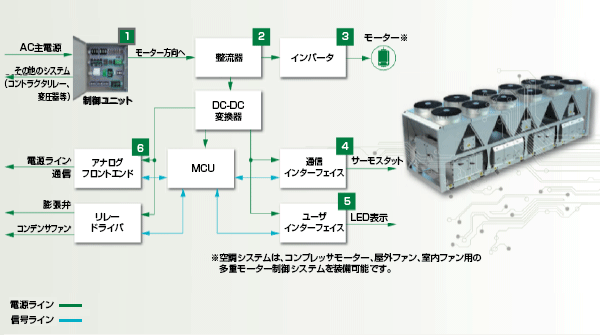

HVAC-コントロールユニットと制御システム
モーター制御システムは、環境温度を監視し、任意の温度に達するように送風機性能を調整することによって、HVACユニットの加熱および冷却を制御します。制御盤には、交流ライン、制御回路、パワー半導体、コンプレッサ、送風機モーターを保護する回路保護デバイスが実装されています。
製品カテゴリー | 機能 | 製品シリーズ | 特長 | |
---|---|---|---|---|
1 | ULクラス ヒューズ |
過負荷・短絡からHVACシステムを保護 | CCMR、KLDR KLKR、KLKD、FLNR FLSR、JILN、JILS、JTD |
電圧範囲0-600Vで電流定格0.1〜1200A |
タイプ2 | 電力フラクタルまたはサージ保護 | SP02 | 公称遮断定格20kAで最高遮断定格50kA | |
SIDACtor + MOV | 交流電源ライン向け 低クランプ保護 |
Pxxx0FNL Pxxx0ME + UltraMOV |
より低いクランプ電圧、より低いリーク電流(NAレベル) | |
TVSダイオード | サージ電圧から電源ラインを保護 | Hight Voltage AK LTKAK |
アキシャルリード型またはSMT型 1〜20kAの高電力TVS8/20μs定格 |
|
3相電圧 モニター |
コンプレッサや送風機のモーターの保護 | 460、201A 250A、455 |
190〜480VACまたは、475〜600VACおよび50/60Hzの汎用範囲 | |
AC電流 変換器&センサ |
モーターが作動してるかを示す交流電流保護リレーとして使用 | ICSA20 LSRX-C、LSRX |
0〜20A(TCSA20)を監視、4.5A以上のとき出力接点を通電 | |
遅延型リレー | 要件を満たした場合、送風機のオンオフを遅延 | TMV、CT1、TRU1 TS1、TH1、TDUH、TDUI |
汎用AC/DC動作電圧、ソリッドステート出力とトタルカプセル化により衝撃/振動/湿気から保護 | |
ソリッドステートリレー | 絶縁スイッチ | CPC40055ST CPC1998J |
最大800Vの動作電圧および最大20ARMSの負荷電流、入出力間絶縁2500VRMSo | |
リードセンサ | 物理的障害や機器の損傷から保護するために開閉を検知 | 59140 57140 |
幅広い感度、各種用途向けカスタマイズが可能 | |
2 | 整流器 モジュール |
ドライブに供給されたAC電流をDCに変換 | MDD VUO |
DCBセラミックを使用したパッケージ、超低順方向電圧降下と低リーク電流 |
3 | IGBTモジュール | 電源切替 | MIXA MIXG |
薄いウェハ技術を備えた堅牢な設計、10μsec定格の短絡、低いゲートチャージ |
TVSダイオード | IGBTゲート保護 | SMBJ SMCJ |
IGBT停止中のIGBTアクティブクランプに重要、セーフ&アクティブモードでIGBTを補助 | |
高速ヒューズ | インバータ内の半導体デバイス保護 | OS PSR |
QS:500-700VAC、450-700VDC、35-800A PSR:550-1300VAC、500-1000VDC、40-2000A |
|
NTCサーミスタ | 半導体温度の測定 | USUR1000 SM |
リングラグ実装でUL適合、SM NTCは、最大220℃の動作に適した密閉型MELFパッケージ | |
4 | TVSダイオードアレイ | ESDからワイヤレスチップセット保護 | SP3213 | 小型0201サイズ、低キャパシタンス |
5 | ポリマーESDサプレッサ | ESDからWi-Fiチップセットを保護 | PGB10603 PGB10402 |
超低キャパシタンス、低リーク電流、高速応答 |
6 | TVSダイオード | 過電圧保護 | 15KPA | 優れたクランプ性能、15kWピークパルス |

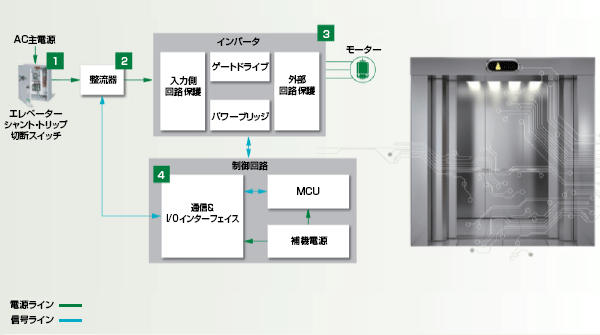

エレベーター/エスカレーター制御システム
エレベーターモーター制御システムは、エレベーターの正確な上下移動とスピード測定を行い、と事段差のない停止を可能にします。エレベーターの位置と移動速度を把握することにより、エレベーターのモーター速度を制御し、調整することができます。
製品カテゴリー | 機能 | 製品シリーズ | 特長 | |
---|---|---|---|---|
1 | エレベーターシャントトリップ切替スイッチ | 選択的調整とシャントトリップの切断手段として使用 | KPS | エレベーターNEC 620.91の要件と大気システムの法的要件に適合 |
2 | 整流器 モジュール |
ドライブに供給されたAC電流をDCに変換 | MDD VUO |
DCBセラミックを使用したパッケージ、超低順方向電圧降下と低リーク電流 |
3 | IGBTモジュール | 電源切替 | MIXA MIXG |
薄いウェハ技術を備えた堅牢な設計、10μsec定格の短絡、低いゲートチャージ |
高速ヒューズ | インバータ内の半導体デバイス保護 | OS PSR |
QS:500-700VAC、450-700VDC、35-800A PSR:550-1300VAC、500-1000VDC、40-2000A |
|
4 | TVSダイオードアレイ | ESD、EFT、雷によるサージから保護 | SP1004 SP0402、SM712 |
低キャパシタンス(0.2pF)、低クランプ電圧、小型パッケージ |
エレベーターキャビン
エレベーターアクセス制御システムは、ユーザーのアクセス権限情報に基づき、到着可能な階層を決定します。適切なアクセスが決定すると、ユーザーは、ユーザーインターフェイスを通してエレベーターを制御し、目的のフロアに到着できます。
製品カテゴリー | 機能 | 製品シリーズ | 特長 | |
---|---|---|---|---|
1 | リードスイッチ 磁気アクチュエータ |
制御盤へ開閉制御信号を送信 | 59145 57145 |
磁気式近接センサ、最大105℃高温度定格、カスタマイズ可能 |
2 | ソリッドステートリレー | エレベーターの負荷制御 | CPC1510 CPC1511 |
集中電流制限とサーマルシャットダウン、最大230Vの動作電圧と最大450mAの負荷電流 |
3 | ソリッドステートリレー | 絶縁スイッチ | CPC4055ST CPC1998J |
最大800Vの動作電圧と最大20ARMSの負荷電流、入出力間絶縁-2500VRMSO |
ソリッドステートリレー | 低電圧機器と高電圧電話ネットワークの間に絶縁障壁を作り出す | CPC5622 | 3kVRMSライン絶縁、優れたボイスソリューション、600Ωまで最大+10dBmの電力を送電 | |
4 | TVSダイオードアレイ | ESD、EFT、雷によるサージから保護 | SP1004 SP0402、SM712 |
低キャパシタンス(0.2pF)、低クランプ電圧、小型パッケージ |
5 |
