FIP-200 光コネクター検査プローブ
FTTH現場に最適なコンパクト＆シンプル設計。トラブルゼロの光コネクター検査をワンボタンで。
FIP-200は、ブロードバンドサービスの迅速な開通を支援するために設計された、シンプルかつ堅牢な光ファイバー端面検査スコープです。ワンボタン操作で、視覚的に分かりやすい5段階評価により、誰でも簡単にコネクターの清浄度をチェック可能。EXFO Exchangeとのクラウド連携により、現場作業の品質管理・報告もスムーズに行えます。
商品基礎情報
特長と利点
シンプルなワンボタン操作
- 電源オンと撮影が同一ボタンで操作可能
- 暗所や逆さ向きの現場でも直感的に使える
- 設定や構成不要、誰でもすぐに使用可能
分かりやすい5段階LED評価
- FTTH環境向けに最適化されたパス/フェイル基準
- 清浄度を視覚的に即座に判断
- 不要なコネクタの取り扱いを回避し、損傷リスク低減
長時間運用と内蔵メモリ
- 最大100件の検査結果を本体に保存可能
- 1回/分の頻度で約3時間半連続撮影が可能
- 内蔵リチウムポリマーバッテリーにより、数日間の使用も可能
高性能・高耐久
- ブルーLED光源（460nm）による高コントラスト照明
- 固体光学系（可動部なし）で耐久性が高く、故障リスクを軽減
- デュアルコアCPU搭載で高速起動と高速解析
クラウド連携で品質管理も容易に
- EXFO Exchangeと同期し、作業記録（時間・場所情報含む）を自動保存
- 技術者間、作業者間での情報共有や品質管理が容易
- ソフトウェア更新もWiFi経由で簡単に実行可能
仕様（スペック）
|
項目 |
内容 |
|
外形寸法 |
247 × 40 × 38 mm |
|
重量 |
137 g |
|
検査時間 |
約7秒（端面検査〜結果表示） |
|
メモリ容量 |
単芯ファイバー測定：100件 |
|
ディスプレイ |
5段階LEDインジケーター表示 |
|
センサー |
5メガピクセル |
|
光源 |
460 ±10 nm（ブルーLED） |
|
CPU |
デュアルコア（1.4GHz） |
|
接続性 |
Bluetooth®、WiFi、USB-C |
|
バッテリー |
リチウムポリマー充電式（連続210キャプチャ） |
|
使用温度範囲 |
-10°C～40°C |
|
保存温度範囲 |
-20°C～60°C |
|
湿度 |
0～95%（結露なし） |
対応用途
- FTTH（Fiber to the Home）回線の開通時検査
- サービスアクティベーション時の確認
- フィールド検査・トラブルシューティング
- コネクター清掃判断・現場教育
アクセサリー構成
|
同梱アクセサリー |
内容 |
|
GP-3257 |
USB-A to USB-Cケーブル（1m） |
|
GP-3258 |
保護キャップ（ストラップ付き） |
|
オプション（別売） |
内容 |
|
GP-2227 |
ACアダプタ（各国対応） |
|
GP-3253 |
ソフトポーチ |
|
GP-3254 |
コンボポーチ（OX1/AXS-120共用） |
|
GP-3255 |
ベルトホルスター |
|
GP-3256 |
交換用バッテリー |
CTIP交換式先端チップ対応例
- CTIP-SC：SC/APC用
- CTIP-LC：LC/APC用
- CTIP-OTAP：Corning OptiTap®用
- CTIP-PLOK：Pushlok™用
- CTIP-DLX：Commscope DLX用
- CTIP-FASTC：Huawei FastConnect用

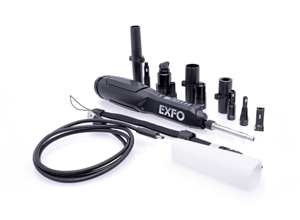

キット構成例
|
キット名 |
構成内容 |
|
FIP-200-A-KIT-1 |
OHC-L光学ヘッド + CTIP-SC + ソフトケース + 電源 |
|
FIP-200-A-KIT-2 |
OHC-L光学ヘッド + CTIP-SC + CTIP-LC + ソフトケース + 電源 |
品質と保守
- 高耐久設計（EXFO社フィールド品質基準準拠）
- 1年間の製品保証
- クラウド対応によるデータ管理の高度化
