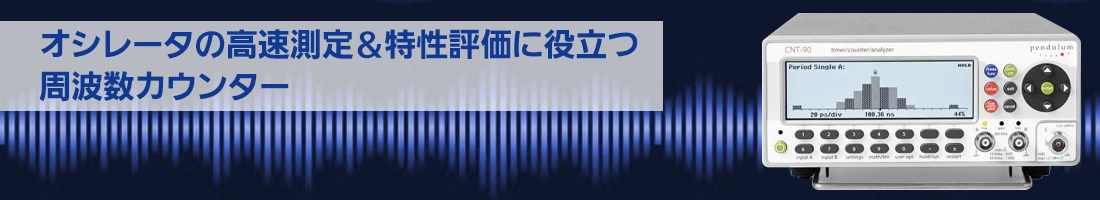

オシレータの高速測定＆特性評価に役立つ周波数カウンター

世界有数のオシレータメーカー A社は、高性能水晶製品のテストとR&Dのため、高速かつ正確な測定を求めていました。そこで高速測定、PC不要のグラフィカル表示、ゼロに近いゲート時間遅延が特徴のPendulum CNT-90タイマー/カウンター/アナライザーを導入した結果、測定スループットが2倍になりました。これにより、CNT-90は測定効率と品質向上に貢献する究極のツールとなっています。

Pendulum周波数カウンターの詳細はこちら
 お問い合わせはこちら

●背景
●他社製品と比較してスループットが2倍に！

●CNT-90 究極のツール

●まとめ

背景

世界有数のオシレータメーカー A社は、厳しい要求に対応できるアプリケーション向けの高性能水晶製品（TCXOs）および水晶を使用した部品を開発・製造しています。そこで、テストシステムおよびR&Dラボで高速かつ正確な測定を実施するため、複数のタイマー/カウンターへの投資が必要不可欠になりました。

以下が必要な測定になります:

テストシステムにおけるオシレータの高速周波数およびピーク間電圧の検証。
電源投入から周波数が許容範囲内になるまでの起動時間のテスト。
長期および短期安定性の測定と統計分析。

他社製品と比較してスループットが2倍に！

A社はPendulum CNT-90タイマー/カウンター/アナライザーを120台導入することを決定しました。A社から以下のお言葉を頂いています。:

「私たちが他社製品よりもPendulumのCNT-90に惹かれたのは、CNT-90の次の優れた機能によるものでした」:

CNT-90は、他社製品よりもはるかに高速に周波数測定とピーク間電圧測定を行うことができます。
PCが不要で、CNT-90単体でヒストグラム・トレンド・変調ドメインなど、私たちのR&D部門で非常に役立つグラフィカル表示を提供してくれます。
CNT-90にはゲート時間の遅延がありません。私たちが他社製品をテストした際、ゲート時間に約30〜50ミリ秒のオーバーヘッドがありました。コマンド遅延がないことは、何百万もの測定を行う際に非常に役立ちます。実際、CNT-90を効果的に使用したことで、スループットを2倍にすることができました！
CNT-90は同等製品よりもゲートジッターが低いです。（ただし、これを実現するには良好な信号対雑音比が必要になります。）

成功の概要

A社のサクセス・ストーリー

市場で最速のタイマー/カウンターであるCNT-90に投資し、スループットを2倍に実現。
グラフィカル表示により、PCが不要に。

目次に戻る＞＞

CNT-90 究極のツール

製品の特長:

最速: 内部メモリへ250k測定/秒、GPIB経由で2k/秒
最高分解能: 12桁/秒
周波数範囲: 400 MHz (標準)、3, 8, 14, 20 GHz (オプション)
独自の使いやすさ: 複数パラメータ表示と結果のグラフィカル表示
USBとGPIBを標準搭載
優れた性能/価格

目次に戻る＞＞

まとめ

世界有数のオシレータメーカー A社は、高性能水晶製品のテストとR&Dにおいて、高速かつ正確な測定が不可欠でした。そこで、彼らは圧倒的な測定速度、PC不要のグラフィカル表示、そしてゼロデッドタイム測定機能といった優れた機能を持つPendulum CNT-90タイマー/カウンター/アナライザーに着目し、周波数カウンターの大量導入を決定しました。その結果、測定スループットを2倍にするという目覚ましい成功を収めました。今やCNT-90は、測定の効率化と品質向上に貢献する究極のツールとして、お客様のビジネスに不可欠な存在となっています。
