電流センサーとは?
Allegro社の電流センサーは図の様にホールセンサーを使用して電流計測を行います。
電流の強弱によって磁界の強さが変化し、その変化に比例してホールセンサーの出力電圧が変化します。
そのホールセンサーの出力電圧をマイコンなどによって読み取り、電流値の検出を行います。
図の銅線とホールセンサー間は磁界によって結ばれており、電気的な接続が無く絶縁されています。
そのため、ホールセンサーを用いた電流センサーは非接触で電流の計測が行えるため、高い電圧の電流計測や大電流の計測などに対応できます。
Allegro社の電流センサーの特長
Allegro社の電流センサーは様々な電流計測方法から置換が可能です。Allegro社の電流センサを用いれば従来の方法に対して部品点数を減らしたり、小型化、低消費電力化などが可能です。また、ホールセンサーを用いた電流センサーですので、絶縁対応や高いCMTIの確保も可能です。

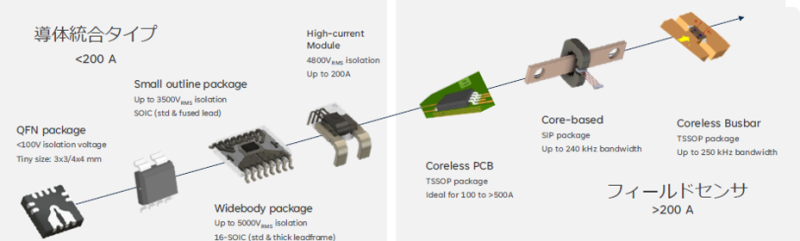

Allegro社の電流センサー製品群
配線にて結合する導体統合タイプからバスバーや基板などに沿わせて使用するフィールドセンサタイプまで用途に合わせたラインアップがあります。
- 0~50A 導線内蔵型 ACS71240, ACS37002, ACS37800
- 0~400A 導線内蔵型 ACS37220, ACS72981, ACS772,
- 0~1000A 電界センサ ACS37611, ACS37630, CT455
