Allegro MicroSystems｜ 磁気式スイッチ・ラッチのご紹介
関連商品・技術情報
商品基礎情報

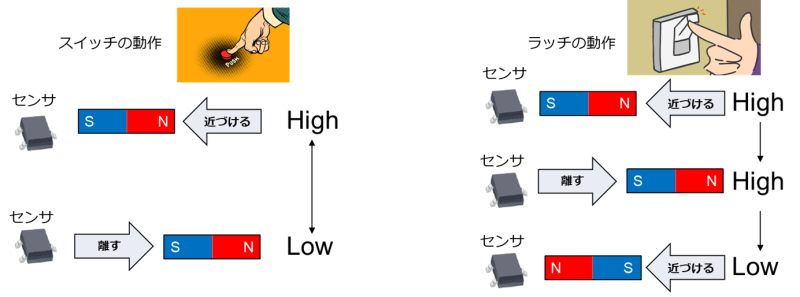

磁気式のスイッチ・ラッチとは？
磁気式のスイッチ・ラッチとは、その名の通り磁界の強弱でHigh出力とLow出力を切り替えて出力する非接点スイッチICです。スイッチとラッチは磁界の強弱で出力が切り替わる点は一緒ですが、出力を切り替えるための磁界に違いがあります。
- スイッチ：S極の強/弱でHigh/lowが決定する
- ラッチ ：S極/N極でHigh/Lowが決定する(逆の極磁界が入るまで出力を維持する)

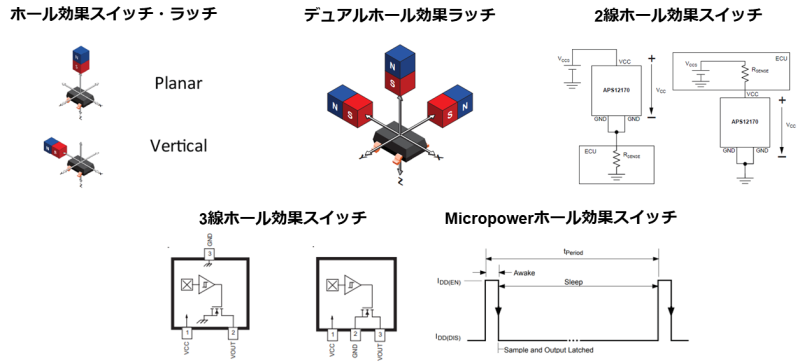

Allegro社の磁気式スイッチ・ラッチの分類
スイッチ・ラッチには様々な用途があり下記のように使い方に合わせたラインアップを用意しています。
- ホール効果スイッチ ：水平・垂直方向の磁気を検出して出力する
- デュアルホール効果ラッチ ：2方向からの磁気を検出して出力する
- 2線ホール効果スイッチ ：信号を”電流”として出力する
- 3線ホール効果スイッチ ：信号を”電圧”として出力する
- Micropowerスイッチ ：Sleep時間が設けられており、消費電流を抑えた製品
Allegro社の磁気式スイッチ・ラッチはどんな所で使われるのか？

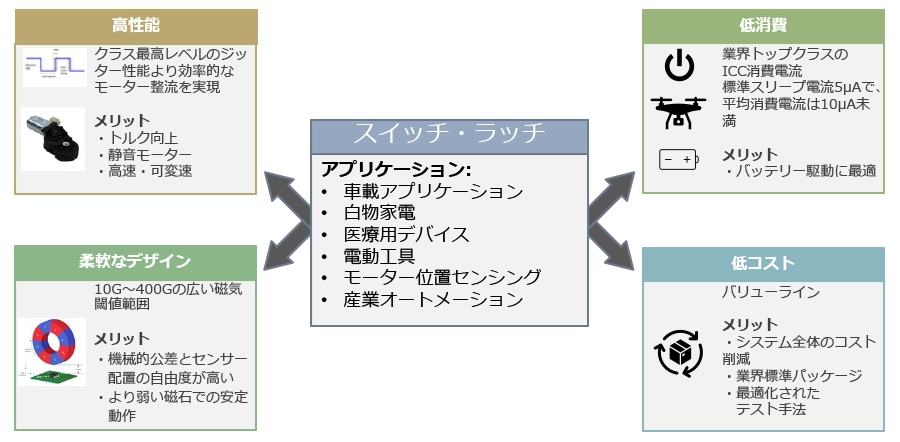

様々なアプリケーションで使用されている
- 磁気式スイッチ・ラッチはその汎用性から車載アプリケーションや医療用デバイス、白物家電、電動工具など多種多様なアプリケーションで使用されています。
- Allegro社はこれらの製品に対し、アプリケーションに適したスイッチ・ラッチのラインアップを用意しており、仕様に合わせた製品の提案が可能です。
APS12203, APS11203 3-Wire 高耐圧スイッチ・ラッチ
特長
- 車載規格に適合した24V動作に対応したスイッチおよびラッチです。
幅広い磁気閾値に対応するよう設計されており、注文コードによってマイクロパワーレベルを選択可能です。単一のシリコンチップに、チョッパ安定化回路、シュミットトリガ回路、および短絡保護付きプッシュプル出力回路を搭載しています。
|
•電源電圧範囲 |
•3.0 to 26V |
|
•低消費電流 |
•平均電流：4.5μA～69μA |
|
•複数の感度オプション |
•10G～400G – 複数のオプションにより、用途に合わせてセンサーを調整できます。 |
|
•高いEMC耐性 |
•±6kV HBM ESD |
主要スペック
パッケージ
- 広い動作温度範囲：-40～150℃
- 出力短絡および過電圧保護
- チョッパ安定化
- ソリッドステートならではの高い信頼性

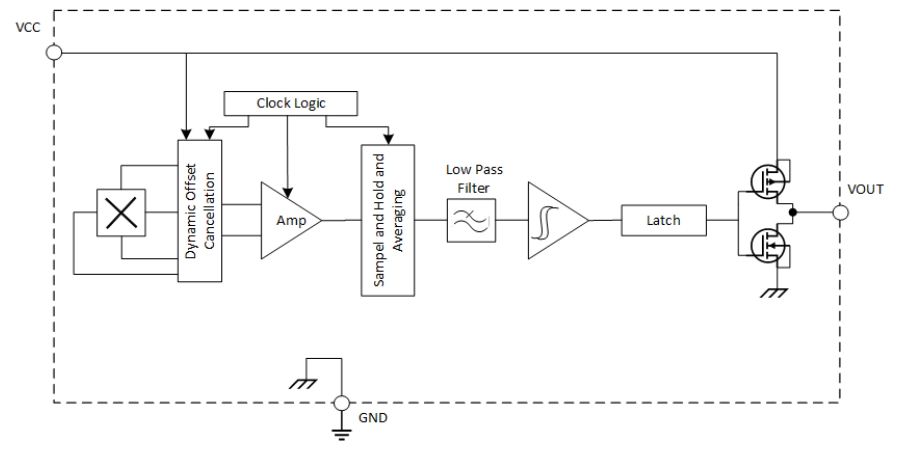

ファンクションブロック図
CT8132- 超低消費電流のTMR ラッチ
特長
- AEC-Q100 Auto規格準拠の2線式スイッチ。人感検知用途に最適です。
- 堅牢な磁気センシングにより、過酷な環境条件にも耐えます。
- ソリッドステートホールセンサー技術を採用しているため、機械的な摩耗がなく、非常に信頼性の高いソリューションです。
|
•TMRテクノロジ |
•ホール効果センサーよりも100～1000倍大きな信号強度を実現し、より高速かつ高精度な検出が可能。 |
|
•超低消費電流 |
•110nAとBattery駆動アプリに最適 |
|
・非常に高い感度 |
•より大きなエアギャップや、小型で低コストの磁石の使用が可能。 |
主要スペック
パッケージ
- 広い動作温度範囲：-40～150℃
- 1.7～5.5Vの電源電圧で動作
- Bopのレンジ9~70G
- 出力方式：Open-Drain、Push-Pull

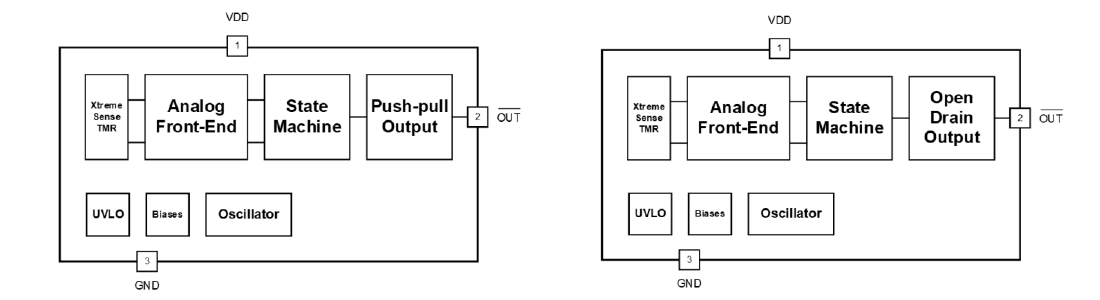

ファンクションブロック図

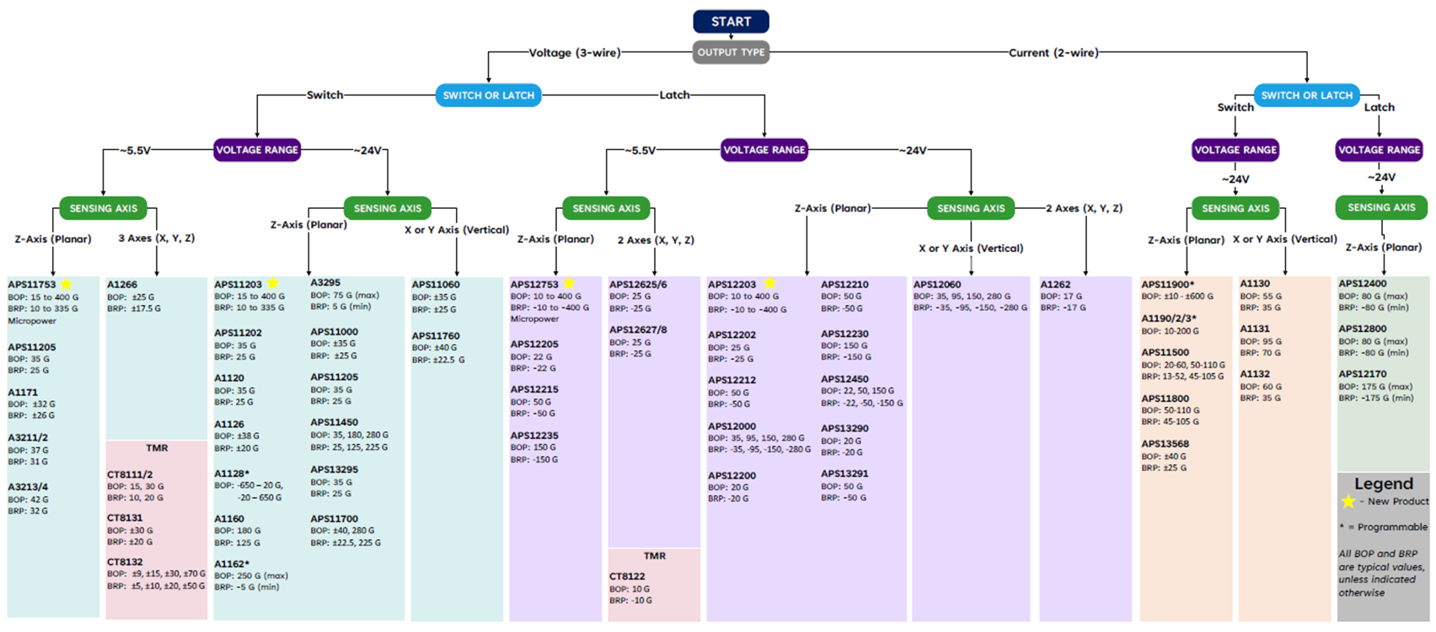

Allegro社の磁気式スイッチ・ラッチのセレクションツリー

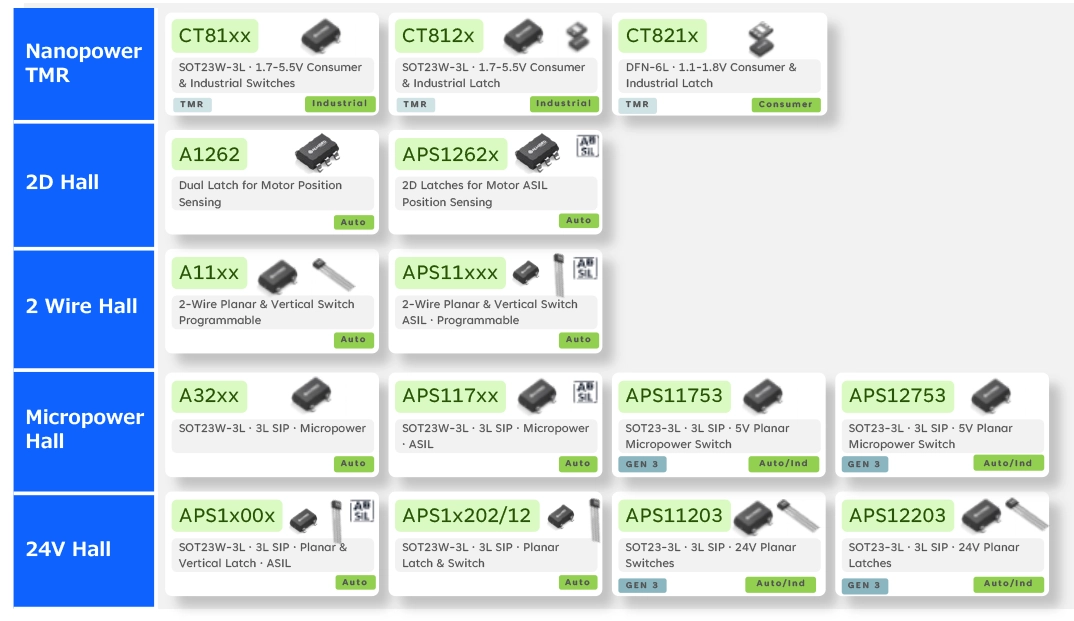

Allegro社のスイッチ・ラッチ ポートフォリオ
