高温フレキシブルケーブル 3076

3076は高温環境下で使用するための設計された低ノイズのフレキシブルケーブルです。
従来は高温環境下ではハードラインケーブルを使用頂く必要がありました。3076はハードラインケーブルに比べ、非常に柔軟になっておりますので、従来設置できなかった場所にセンサやケーブルを設置することを可能にします。

資料請求

商品基礎情報

仕様について

3076は+538℃までの高温環境下で使用することができ、従来のハードラインケーブルに比べ、曲げ半径が3倍向上しています。柔軟なため、センサのコネクタ部分に与える負荷も少なく、非常に使いやすいケーブルです。
従来のハードラインケーブルでは設置場所によってはセンサ本体に歪の影響を与え、動的応答に影響が出る場合がありましたが、3076ではそのような影響を最小限に抑えながらも高温に対応しております。

型番	3076-ZZZ
コネクタ	10-32 Microdot
ケーブル太さ	16g/m
曲げ半径(最小)	6.35mm
温度範囲	-54～+538℃
ジャケット素材	304Lステンレス鋼
ケーブルキャパシタンス	196pF/m

コネクタについて

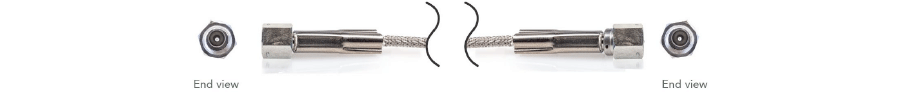

3076の両端には10-32のMicrodotコネクタの六角コネクタが付いています。加速度センサに接続したときに
接続を保持するためのロックワイヤーホールが付いています。またグランドとの接地を防ぐために、コネクタのバックシェルとステンレスの被覆との間を絶縁しています。
コネクタは最大の信頼性と防湿のために溶融ガラス誘電体を採用しています。
また最大の引っ張り強度と最小のノイズを実現するために、ステンレス製のコネクタピンがケーブルの中心導体に溶接されています。
