高温向け圧力センサー 522M35A/37A｜Meggitt社

Meggitt社522M35A/37Aは高い静圧が存在する場合でも、小さな動圧変動を計測するために設計された圧電型圧力センサーです。センサーは非常に高い温度環境で動作し、503℃の環境下で継続的に使用でき、断続的であれば560℃で使用できます。センサー素材はインコネルで製造されております。
センサーからの出力は差動出力になっており、ノイズが多い環境でもノイズの影響を受けにくくなっています。差動対応したチャージアンプ等の機器に接続いただく必要があります。

ケーブルについて

522M35Aはケーブル一体型センサーとなっており、ケーブルは長は60cmであり、金属被覆で絶縁されております。末端コネクターは3ピンコネクターになっており、6917M169(バラ線)、6917M170(BNCコネクター)、6917M171(PC06A-8-2Pコネクター)等のケーブルと一緒に使用いただくことを推奨いたします。
これらのケーブルはローノイズのツイストペアケーブルです。

522M37Aはケーブル長を3m、6m、9mの中から選択いただくことができます。

522M35A/37Aのサイズ

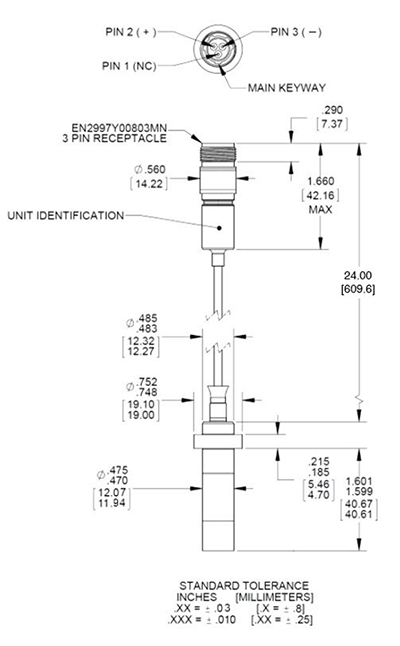

522M35A/37Aのサイズについては下記図面を確認ください。

522M35A/37Aが過酷な環境下で使用されることが多く、ガスタービンの燃焼監視や高圧蒸気、推進試験などで使用されます。また高温環境下で使用できる数少ない圧力センサーのため、幅広いアプリケーションの高温環境下での試験で使用されています。

<アプリケーション例>

• ガスタービンの燃焼監視
• 高圧蒸気、推進試験
• 高温環境下での試験
