molex｜小型アプリケーションに最適：超小型コネクターのご紹介
モレックスのコネクターは、複雑化/小型化していくアプリケーション市場に対応できる、超小型のコネクターを各種取り揃えております。
丸文株式会社では、豊富なコネクターラインナップよりお客様のニーズに合わせた超小型コネクターをご提案いたします。
当ページではモレックスが推奨する超小型コネクターの採用事例、主な特長をご紹介します。
＜モレックスが推奨する超小型コネクター＞
FFC/FPC Connecter
Board-to-Board Connecter
商品基礎情報
FFC/FPCコネクターの主な特長
- 低背につき様々なアプリケーションへの採用実績有
- 広範な極数展開であらゆる市場・用途において設計の柔軟性を実現(極数：4～80pin)
- 最大125℃という温度要件により、車載用途製品にも対応可
- 多様なロック仕様により、高保持力(ロックタイプ：フリップロック/スライダーロック/他)
- 上面接点、下面接点、ストレート挿入タイプから選択可能で、設計の柔軟性をUp
- ニーズが多い0.5mmpitch品の豊富なラインナップ
- デュアルコンタクト端子構造により確実な接続性を実現

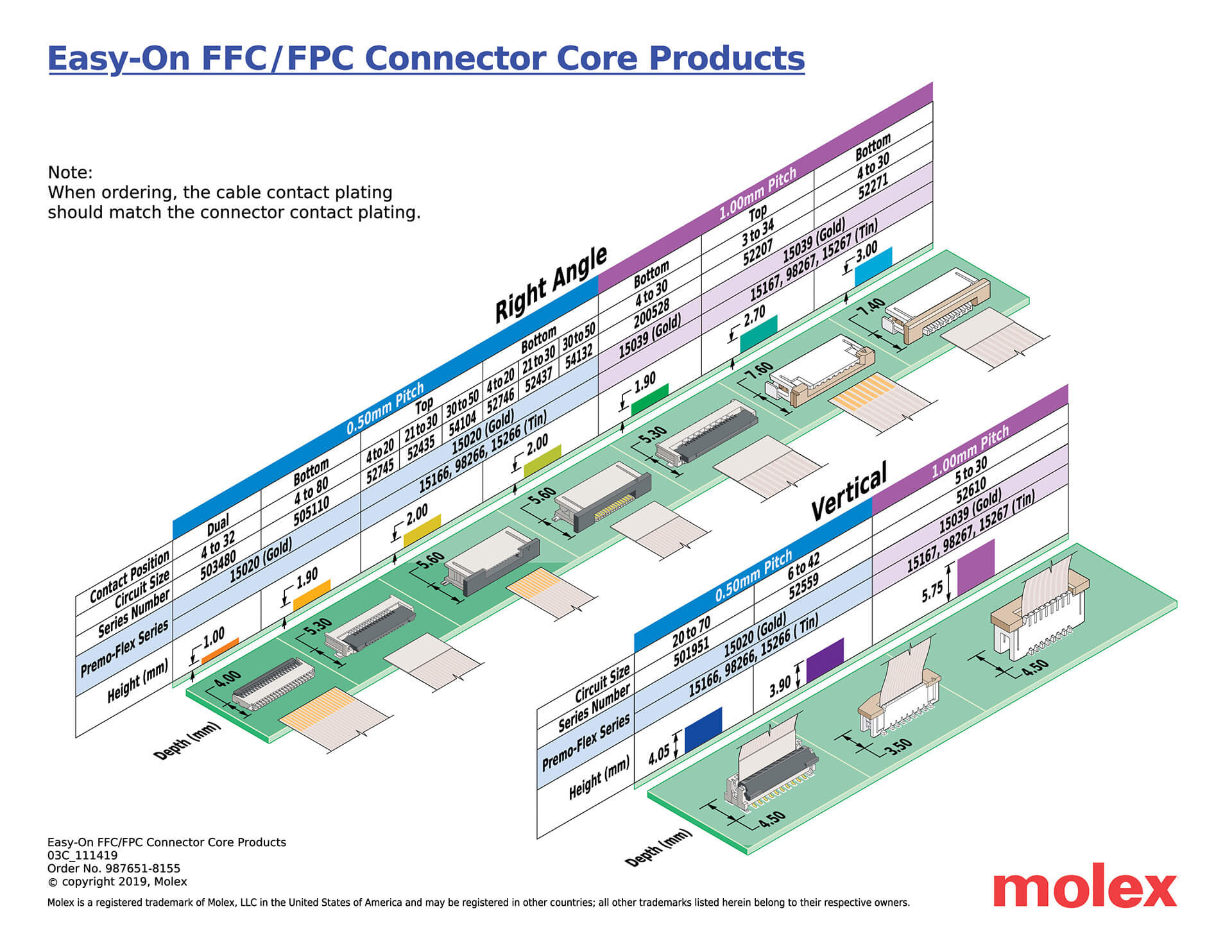

画像クリックで拡大図を表示します本資料は、モレックスのFFC/FPCコネクターの主なラインナップです。
推奨シリーズ
- FBH1(503480シリーズ)
- 主な仕様 0.5mmpitch ライトアングル バックフリップロック コンシューマー向け
- 採用事例 POSターミナル/ゲーム機/デジカメ/DVC/カーナビ
- FBH2(202497シリーズ)
- 主な仕様 0.5mmpitch ライトアングル バックフリップロック 動作温度範囲：105℃対応 車載向け
- 採用事例 カーナビ/インスツルメントパネル/カーインフォテインメント
- FD19(505110/200528シリーズ)
- 主な仕様 0.5/1.0mmpitch ライトアングル バックフリップロック 動作温度範囲：125℃対応 車載向け
- 採用事例 カーナビ/自動車インフォテインメント/家庭用電気機器/フラットパネルTV/冷蔵庫/産業用機器
- V-Flip(501951シリーズ)
- 主な仕様 0.5/mmpitch ストレートアングル 動作温度範囲：125℃対応 車載向け
- 採用事例 カーナビ/自動車インフォテインメント/オフィス向け機器/プリンター/家庭用電気機器/産業用機器
- Slider
- 主な仕様 0.5/1.0mmpitch ライト/ストレートアングル スライダーロック
- 採用事例 IoT相互接続デバイス/スマートスピーカー/UAV (ドローン)/FAロボット/POSターミナル
採用されたアプリケーション事例
Board-to-Board(基板 対 基板)コネクターの主な特長
- 幅広い極数展開と複数の嵌合高さバリエーションで、省スペースと柔軟な設計に貢献
- 省スペースと組立プロセスの簡素化を実現するフローティング構造
- ストレートとライトアングル2通りの嵌合方向から選択可能で、柔軟な設計に貢献
- CleanPointコンタクト設計により、過酷な使用環境においても異物（ほこり・ごみなど）を除去し、粗雑な取り扱いにもコネクターへのダメージを防ぐ堅牢コネクター
- マイクロミニチュア製品へ適した業界最小クラス仕様 0.35mmピッチ、嵌合高さ0.60mm
- パワーアプリケーション向けのバッテリー接続に適した最大定格電流10.0Aを実現

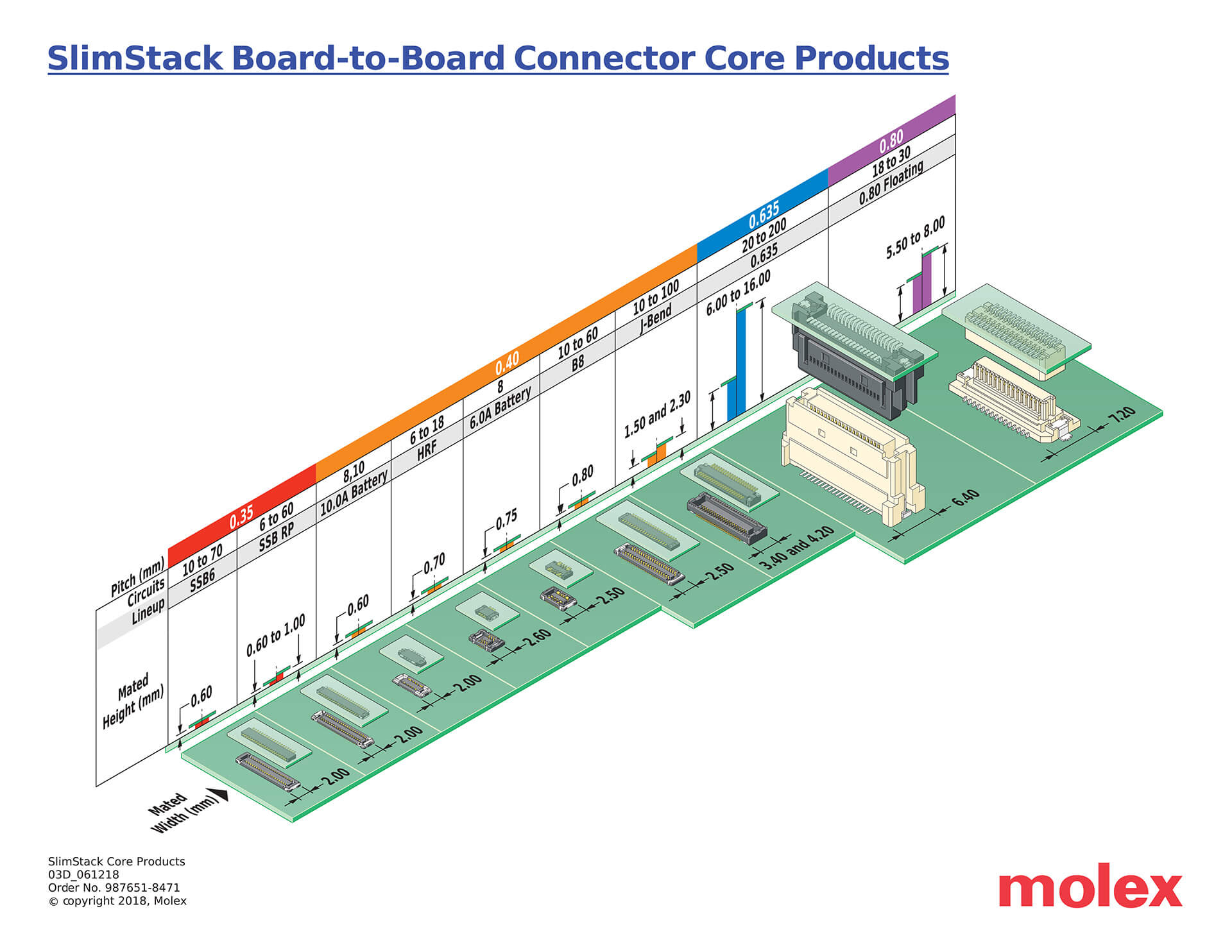

画像クリックで拡大図を表示します本資料は、モレックスのBoard to Board(基板 対 基板)コネクターの主なラインナップです。
推奨シリーズ
- SSB6シリーズ
- 主な仕様 業界最小クラスの0.35mmピッチ、嵌合高さ0.60mm
- 採用事例 スマートフォン/タブレットPC/ウェアラブル機器
- SSB RPシリーズ
- 主な仕様 最大定格電流3.0A、メタルカバー付きで、優れた嵌合ガイド機能と電気的接触を保証するコネクター
- 採用事例 スマートフォン/タブレットPC/ウェアラブル機器
- バッテリーシリーズ
- 主な仕様 最大定格電流10.0A 0.4/0.8mmpitch
- 採用事例 スマートフォン/タブレットPC/ウェアラブル機器
- HRFシリーズ
- 主な仕様 0.40mmpitch 嵌合高さ0.7mm 複数のロック機能を組み合わせることにより高保持力実現
- 採用事例 スマートフォン/タブレットPC/ウェアラブル機器
- B8シリーズ
- 主な仕様 0.40mmpitch 嵌合高さ0.8mm CleanPointコンタクト設計により、異物除去
- 採用事例 スマートフォン/タブレットPC/ウェアラブ
- JBendシリーズ
- 主な仕様 0.40mmpitch 嵌合高さ1.50 ～ 2.30mm 10～100極までの広範な極数を取り揃え
- 採用事例 ゲーム機/セキュリティ/デジカメ/スマートフォン/モバイル機器/POSターミナル
- 635BBシリーズ
- 主な仕様 0.635mmpitch 20～240極までの広範な極数を取り揃え
- 採用事例 車載レーダー/自動車インフォテインメント産業用機器/家庭用機器
- フローティングシリーズ
- 主な仕様 フローティング構造 0.8mmpitch 嵌合方向: ストレート/ライトアングル
- 採用事例 自動車インフォテインメント/スマートスピーカー/家庭用電気機器/産業用機器
- FSR1シリーズ
- 主な仕様 フローティング構造 1.25mmpitch
- 採用事例 オートモーティブコラムスイッチ
- FSB5シリーズ
- 主な仕様 モレックスが製造する中で最小のフローティング構造製品 0.4mmpitch 最高125℃の耐熱性能
- 採用事例 車載カメラ/車載レーダー/車載LiDAR /自動車インフォテインメント/産業用機器/コンシューマー機器
採用されたアプリケーション事例
