商品基礎情報

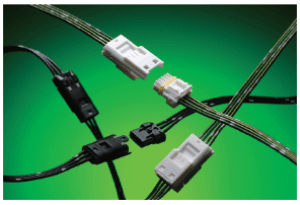

防水コネクター:Mizu-P25シリーズの主な特長と採用事例
主な特長
- P67防水等級により防塵・防水性能を保証
- ポジティブロックにより確実な嵌合保持を実現
- 一体型シールストッパーにより防水性能を確保
- スプリングビーム端子設計上、高圧で低偏向なため、高振動アプリケーションに最適
- 小型サイズ設計によりスペースの制約が厳しいアプリケーションの省スペース化を実現
採用事例
ミラー用・ライト用ハーネス/空調設備/電動リアビューミラー/LED街灯/自動販売機/暖房便座/自動車/自動二輪車

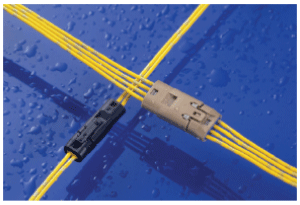

防水コネクター:Mizu-P25シリーズ オーダーインフォメーション
Mizu-P25(ミニタイプ) 圧着端子
イメージ | タイプ | オーダー番号 | 梱包形態 | 定格電圧 | 定格電流 | 被覆外径 | ストリップ長 | 材質 | メッキ |
---|---|---|---|---|---|---|---|---|---|
![]() |
メス | 50148-8000 | リール | 最大 250V |
3.0A: AVSS/CAVS 0.30mm2(22 AWG) 4.0A: AVSS/CAVS 0.50mm2(20 AWG) |
1.4〜1.9mm | 2.00〜2.50mm | りん 青銅 |
錫 |
50148-8100 | ポリ袋 | ||||||||
![]() |
オス | 50147-8000 | リール | ||||||
50147-8100 | ポリ袋 |
圧着ハウジング
イメージ | タイプ | オーダー番号 | 極数 | 定格電圧 | 定格電流 | 材質 | ハウジング色 | 梱包形態 |
---|---|---|---|---|---|---|---|---|
![]() |
レセプタクル | 52213-0211 | 2 | 最大 250V |
最大4.0A | ガラス入りPBT | ▆ | トレイ |
52213-0311 | 3 | ▆ | ||||||
52213-0417 | 4 | ▆ | ||||||
![]() |
プラグ | 52266-0211 | 2 | ▆ | ||||
52266-0311 | 3 | ▆ | ||||||
52266-0417 | 4 | ▆ |
Mizu-P25(スタンダードタイプ)圧着端子
イメージ | タイプ | オーダー番号 | 梱包形態 | 定格電圧 | 定格電流 | 被覆外径 | ストリップ長 | 材質 | メッキ |
---|---|---|---|---|---|---|---|---|---|
![]() |
メス | 50039-8000 | リール | 最大 250V |
3.0A: AVS 0.30mm2(20 AWG) (22 AWGタイプの詳細は下記の備考をご覧ください) |
1.4〜1.9mm | 2.00〜2.50mm | りん 青銅 |
錫 |
50039-8100 | ポリ袋 | ||||||||
![]() |
オス | 50038-8000 | リール | ||||||
50038-8100 | ポリ袋 |
圧着ハウジング
イメージ | タイプ | オーダー番号 | 極数 | 定格電圧 | 定格電流 | 材質 | 梱包形態 |
---|---|---|---|---|---|---|---|
![]() |
レセプタクル | 52117-024x | 2 | 最大 250V |
最大3.0A | ガラス入りPBT | トレイ |
52117-034x | 3 | ||||||
52117-041x | 4 | ||||||
![]() |
プラグ | 52116-024x | 2 | ||||
52116-034x | 3 | ||||||
52116-041x | 4 |
※備考 : xはハウジング色を意味します。0=白色、1=黒色、2=赤色(赤色は、2極、3極のみ)
† 52116/52117シリーズには、AVSS/CAVS 0.30mm2(22 AWG)、AVSS/CAVS 0.50mm2(20 AWG) およびISO 0.50mm2、のタイプに対応した2極バージョンもあります(オーダー番号: -0243)。これらのシリーズには、4極用本体に搭載した2極タイプ(オーダー番号: -0413)もあります。
防水コネクター:Mizu-P25シリーズの主な仕様
- 電気的性能
- 接触抵抗 : 10 mΩ以下
- 耐電圧 : 500V AC / 1分間
- 絶縁抵抗 : 250 MΩ以上
- 材質
- 使用温度範囲 : -40 ~ +105 °C
