molex｜電源用電線対基板用コネクター：FITシリーズのご紹介
モレックスの電源用コネクターの代表製品について紹介します。
・小型パッケージでお客様のニーズを満たす製品から業界ほどんどの中域コネクターよりも多く供給可能です。
・各種ピッチサイズ(2.5mm、3.0mm、3.5mm、4.2mm、5.7mm)を取り揃え幅広い用途に対応します。
・お客様の広範な製品仕様・多彩なアプリケーションに対応します。
商品基礎情報
モレックスの電源用コネクター 製品ラインナップ
- Nano-Fit パワーコネクター
現時点で最小の完全絶縁ヘッダーにより、小型のパッケージでお客様の電力ニーズを満たすと同時に端子を保護します。 - Micro-Fit パワーコネクター
誤篏合防止を防止し、端子のバックアウトを低減し、組み立てにおける作業員の疲労を軽減するとともに、ブラインドアプリケーションを支援する為の優れたハウジング機能を提供します。 - Ultra-Fit パワーコネクター
14Aをサポートし、篏合力の低下によるバックアウトを減らす3.5mmピッチの用途多様のパワー用コネクターです。 - Mini-Fit パワーコネクター
ブラインドメイト、端子位置保証、及びバックシェルの各オプションは広範な用途に合わせて多様なコネクターシステムを提供します。 - Mega-Fit パワーコネクター
リニア及び１平方ミリあたりの電力を業界の殆どの中域パワーコネクターより多く供給します。

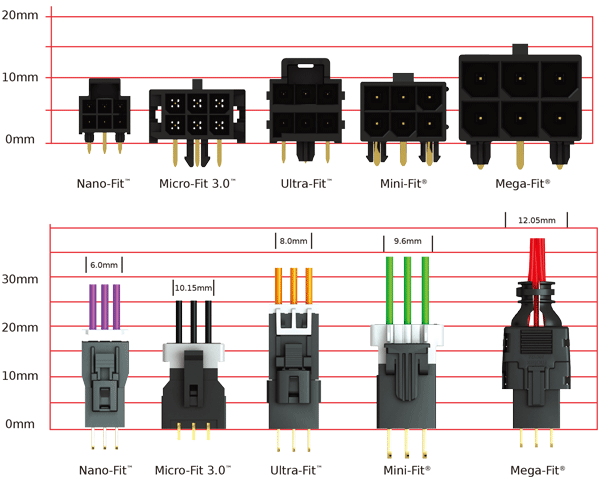

FITシリーズ各製品サイズ比較
画像クリックで拡大図を表示しますNano-Fit電源シリーズの主な特長（2.5mmピッチ）
現在最小の完全絶縁ヘッダーにより小型パッケージでお客様の電力ニーズを満たします。
- 広域動作温度範囲対応(-40℃～105℃ 錫メッキ品)、(-40℃～115℃ 金メッキ品)
- ケーブルサイズ、AWG20～26に対応(W to B、W to W)
- リテーナーによる端子位置保証付き及びブラインド篏合対応
Nano-Fitの特性
Nano-Fit採用事例・家庭用電気機器
電気的性能
最大定格電圧：250V
最大定格電流：8A(1極辺り)
接触抵抗：10mΩ以下
機械的性能
端子挿入力：2.5N
ハウジング端子保持力：27N
主なアプリケーション
家庭用電気機器
ネットワーク機器
照明用機器
産業用機器
医療用機器
Micro-Fit電源シリーズの主な特長（3.0mmピッチ）
誤篏合の防止や端子の抜けを低減し、ブラインド篏合に依り作業員の疲労低減も支援します。
- 広域動作温度範囲対応（-40℃～125℃）
- ケーブルサイズ、AWG18～30に対応（W to B、W to W）
- リテーナーによる端子位置保証付き及びブラインド篏合対応
Micro-Fitの特性
Micro-Fit採用事例・ネットワーク事務機器
電気的性能
最大定格電圧：600V
最大定格電流：10.5A
接触抵抗：10mΩ以下
機械的性能
端子挿入力：14.7N以下
ハウジング端子保持力：24.5N
主なアプリケーション
家庭用電気機器
ネットワーク事務機器
照明用機器
産業用機器
医療用機器
車両用機器
Ultra-Fit電源シリーズの主な特長（3.5mmピッチ）
小型ながら定格電流14Aに対応、また篏合力低下に依る端子抜けの低減し多極の用途には最適です。
- 広域動作温度範囲対応（-40℃～120℃ ）
- ケーブルサイズ、AWG16～22に対応（W to B）
- リテーナーによる端子位置保証付き及びブラインド篏合対応
Untra-Fitの特性
Ultra-Fit採用事例・医療用機器
電気的性能
最大定格電圧：600V
最大定格電流：14A
接触抵抗：7mΩ以下
機械的性能
端子挿入力：14.7N以下
ハウジング端子保持力：24.5N
主なアプリケーション
家庭用電気機器
ネットワーク機器
照明用機器
産業用機器
医療用機器
車両用機器
Mini-Fit原電シリーズの主な特長（4.2mmピッチ）
定格電流/Mini Fit、Mini-FitΣの2種類を用意し、ブラインド篏合・端子位置保証など広範な用途に対応します。
- 広域動作温度範囲対応（-40℃～125℃）。Mini-FitΣは～105℃となります。
- ケーブルサイズ、AWG16～28に対応（W to B、W to W）
- リテーナーによる端子位置保証付き及びブラインド篏合対応
Mini-Fitの特性
Mini-Fit採用事例・自動販売機
電気的性能
最大定格電圧：600V
最大定格電流：13A及び13.5A
接触抵抗：10mΩ以下
機械的性能
端子挿入力：15N以下
ハウジング端子保持力：30N
主なアプリケーション
各種車両機器
家庭用電気機器
民生用機器(ゲーム、自販機)
産業用機器
ネットワーク機器
医療機器
Mega-Fit電源シリーズの主な特長（5.7mmピッチ）
電源用コネクター業界のほとんど中域の電源用コネクターより多く供給可能です。 (最大定格電流 25A)
- 広域動作温度範囲対応（-40℃～120℃ ）
- ケーブルサイズ、AWG12～16に対応（W to B、 W to W）
- リテーナーによる端子位置保証付き及びブラインド篏合対応
Mega-Fitの特性
Mega-Fit採用事例・産業用機器
電気的性能
最大定格電圧：600V
最大定格電流：25A
接触抵抗：6mΩ以下
機械的性能
端子挿入力：6.8N以下
ハウジング端子保持力：30N
主なアプリケーション
重機等産業用機器
商用車等車両機器
ネットワーク機器
家庭用電気機器

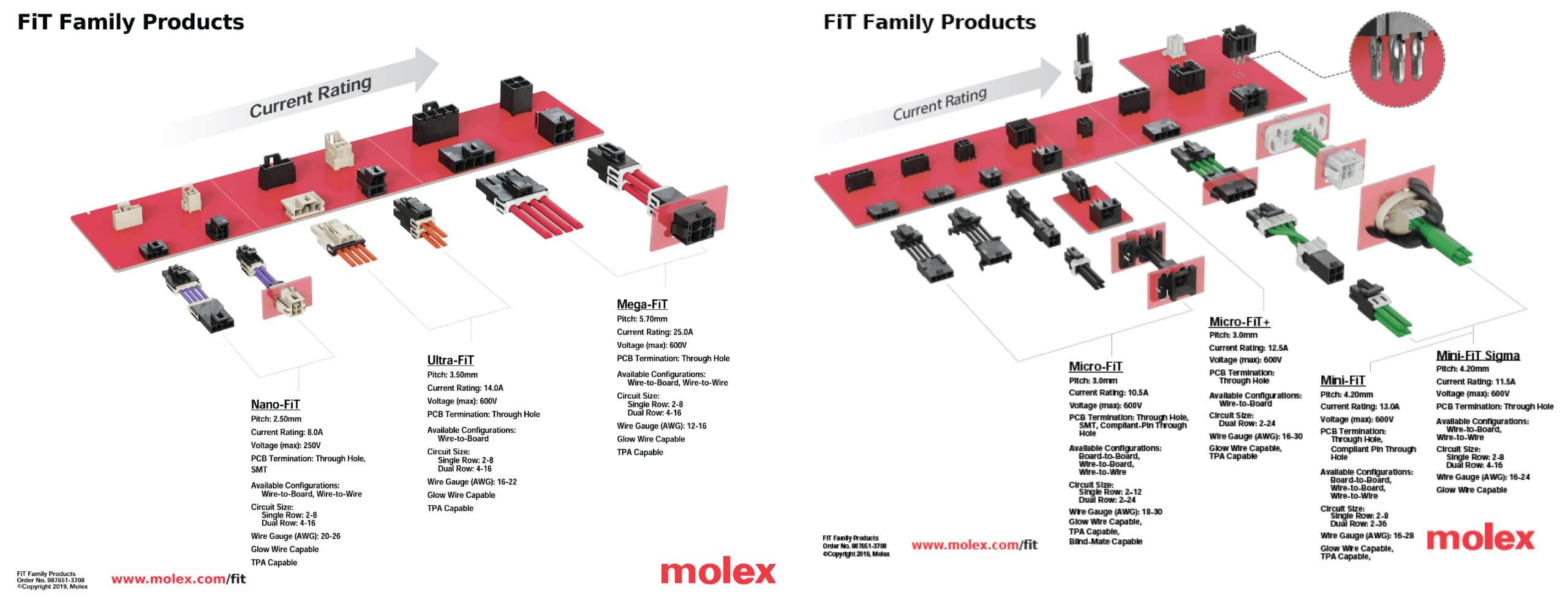

Fit Familyモレックス電源用コネクター仕様
| Nano-Fit | Micro-Fit | Micro-Fit + | Ultra-Fit | Mini-Fit | Mini-Fit Σ | Mega-Fit | |
| ピッチ | 2.50mm | 3.00mm | 3.00mm | 3.50mm | 4.20mm | 4.20mm | 5.70mm |
| 接続スタイル | WtoB / WtoW | WtoB / WtoW /BtoB | WtoB | WtoB | WtoB / WtoW /BtoB | WtoB / WtoW | WtoB / WtoW |
| 嵌合列 / 極数 | 1列 : 2-8極 2列 : 4-16極 |
1列 : 2-12極 2列 : 2-24極 |
2列：2-20極 | 1列 : 2-8極 2列 : 4-16極 |
1列 : 2-6極 2列 : 2-24極 |
1列 : 2-6極 2列 : 4-14極 |
1列 : 2-8極 2列 : 4-16極 |
| 適合電線サイズ | 20-26AWG | 18-30AWG | 16-30AWG | 16-22AWG | 16-28AWG | 16-24AWG | 12-16AWG |
| 定格電流(MAX) | 8.0A | 10.5A | 12.5A | 14.0A | 13.0A | 13.5A | 25.0A |
| 定格電圧(MAX) | 250V | 600V | 600V | 400V | 600V | 400V | 600V |
| 実装形態 | SMT / TH | SMT / TH / Press-Fit | TH | TH | TH / Press-Fit | TH | TH |
| リフロー対応 | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| Glow Wire対応 | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| UL 94V-0 | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TPA Option | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 使用温度範囲 (MAX) | 115℃ | 125℃ | 105℃ | 120℃ | 125℃ | 105℃ | 120℃ |
※定格電流、使用温度範囲などは、製品タイプや極数によって異なります。
