molex｜ストレージ用コネクター：Serial Attched SCSI（SAS)のご紹介
モレックスのSerial Attached SCSI（SAS）スモールフォームファクター（SFF）コネクターはサーバーベースのストレージアプリケーションで12 Gbpsのデータ速度をサポートし、データ速度、ドライブパフォーマンス、ストレージ密度、および拡張性の要件といった難しい問題に対応するように設計されています。モレックスはSFF委員会の主要コントリビューターであり、高速エンタープライズストレージおよびデバイスメーカーの要望に応じて、プロトタイプのハロゲンフリーおよび鉛フリーSAS-3バックプレーン相互接続ソリューションの開発を積極的に進めています。これらのSAS-3バックプレーンSMTコネクターは、これまでのSFFのフットプリントを維持しながらデータ転送速度を12 Gbpsに向上させ、高度な信号整合性（SI）要件を満たします。

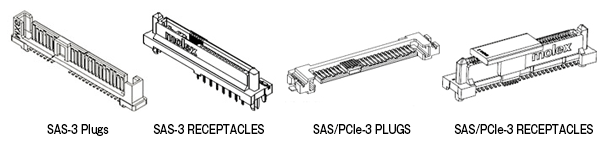

商品基礎情報
Serial Attched SCSI (SAS)コネクターの製品特長
- ポイントツーポイントトポロジー
- デバイスごとに専用の信号経路を提供することによって帯域幅が最大限確保され、ディジーチェーン接続による低速化を排除して競合を対処。
- ホットプラグ、ブラインドメイト接続
- システムをシャットダウンせずにドライブを増設または取り外し、狭い場所やアクセスしにくい場所での接続を容易にする。
- ディスク/バックプレーンとSerial ATAの相互運用性
- 使用目的に合ったドライブを自在に選択 : トランザクション/オンライン性能および信頼性の向上にはSAS、ニアラインおよびストレージのバックアップ/リストアに対してはSerial ATA。
- 3.0～12.0 Gbpsのデータ転送速度
- エンタープライズクラスの性能の新基準を確立、6.0Gbpsスループットを見据えた第2世代。
Serial Attched SCSI (SAS)コネクターの製品仕様
電気的性能
最大定格電圧：30V
最大定格電流：コンタクト当たり1.5A
接触抵抗：30mΩ以下
耐電圧：500VAC
絶縁抵抗：500ADC
機械的性能
ハウジング端子保持力：90N以上
篏合力：25N以下
抜去力：5N以下
耐久性：500回以下

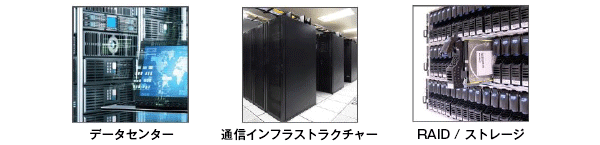

Serial Attched SCSI (SAS)コネクターの採用事例
主にサーバー、ストレージ、ワークステーション等のネットワーク機器に採用されています
Serial Attched SCSI (SAS)コネクター、オーダーインフォメーション
| シリーズ番号 | 製品名 | コンポーネント | 嵌合形態 | 実装形態 |
| 78715 | SAC-3 | リセプタクル | ストレート | GMT (インラインフットプリント) |
| 78716 | ハイブリッド (スルーホールおよびSMT) |
|||
| 78719 | スルーホール | |||
| 78720 | プレスフィット | |||
| 78728 | SMT (ガルウィングフットプリント) |
|||
| 78795 | SMT (インラインフットプリント) |
|||
| 151039 | SMT (ガルウィングフットプリント) |
|||
| 78757 | U.2 | リセプタクル | SMT | |
| 78758 | プラグ | ライトアングル |
