電線対基板用コネクターの概要

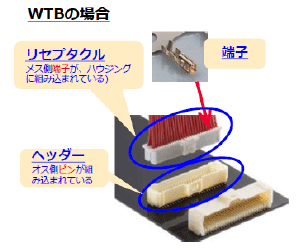

1.基板対電線用コネクターとは、電線を介して基板と接続するコネクターの事です。
その他、電線を使う接続方法として、電線対電線で接続する中継用コネクターがあります。

• 長所と短所
  • 長所： コネクターとして最も一般的かつ手軽に使用可能
  • 短所： 取り扱う部品点数が多く商流も複雑化
• 用途と市場
  • 民生市場向けは、一般家庭家電品(AV機器、白物家電、通信機器)等に使用される為、比較的使用環境も良い為、標準的なコネクターを使用可能。
  • 車載市場、産業機器市場向けは、一般家電向けと使用環境も違い、使用環境・耐熱条件等は民生品に比較し要求度の高い仕様のコネクターの使用が望ましい。

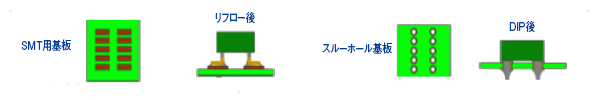

2-1.実装

• SMT=表面実装(基板に穴不要)又は、DIP＝フロー実装(基板に穴が必要)を選択

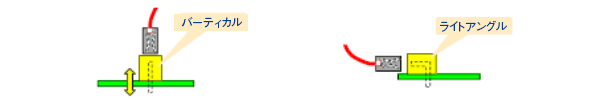

2-2.コネクター形状

• ストレート(縦型)=コネクターが上を向いている。又は、ライトアングル(横型)=コネクターが横を向いている

2-3.電流値

• 一般的に、信号用/1.0A以下＝2.5mmピッチ以下　電源用/3.0A以上＝2.5mmピッチ以上

2-4.極数(ピン数)

• 使用する回路数によって決定

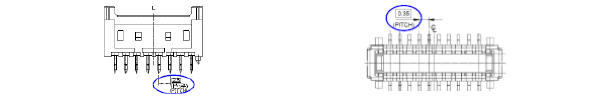

2-5.ピッチ(隣接する端子間の距離)

• 隣り合った回路間の距離で、定格電流 / 電圧の仕様によってピッチ間距離を取る必要があります。
  一般的に、2.5mm以下＝信号用/1.0A以下　2.5mm以上＝電源用/3.0A以上

2-6.接点

• 接点部のメッキは金メッキ又は、錫メッキでコネクター側と電線側で同じメッキの種類を合わせる必要があります。

2-7.電線サイズ(AWG：American Wire Gauge)

• 一般的に使用されている電線の導体の太さ(寸法規格)です。数字が小さくなれば太く、大きくなれば細くなります。

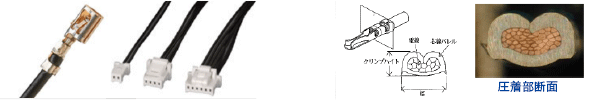

2-8.電線加工仕様(ハーネス加工)

• 多くの市場向けでは一般的に圧着加工(カシメ)が主流
• 電線加工品を多く使用する機器には、一括して加工ができる圧接方式もあるが、専用加工設備が必要です。

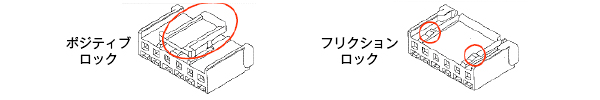

• ポジティブロック：目視での誤篏合防止も可能な完全形の On / Off のロック機構
• フリクションロック：簡易ロックで完全な形の On / Off のロック機構無し

• 一般的な電線対基板及び電線対電線コネクターの概要をご紹介いたしました。詳細は弊社までお問い合わせください。

関連製品情報はこちら（HP内）

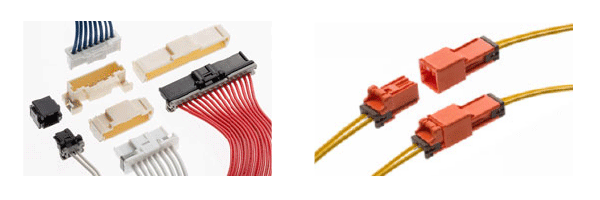

電線対基板コネクター及び、電線対電線コネクターの組合せ事例
