molex｜高速データ転送用：Nano-Pitch I/O（NPIO）コネクター及びケーブルアセンブリ製品のご紹介

今日のデータ転送には、ポート密度の向上および小型パッケージングでの高速化が必要です。Nano-Pitch I/O™相互接続システムは、データを25 Gbpsで転送します。これは、この業界において最高密度、最高速度、最小サイズのI/Oコネクターです。 Nano-Pitch I/O相互接続システムは、確認されているすべてのPCIe、SAS、およびSATAプロトコルに対応するだけでなく、今後も使用可能なPCIe Gen 4（16 GT/s）およびSAS 4（25 Gbps）にも対応しています。このシステムはダウンロードシステムにおけるスペースと性能の問題を将来にわたって解決できます

• 高速用途に最適な、柔軟性の高いピン配列コンセプト（連続するGround-Signal-Signal-Ground）
  • 指定された長さに収まる高速レーンの数を最大に
  • 業界標準に合わせて、4レーンと8レーンのサイズを販売
• スモールフォームファクター：5.00（高さ）×23.00（幅）× 9.00 mm（奥行）および12.00mm（R/Aケーブル出口のコネクター – ケーブルアセンブリーの嵌合高さ）
  • スモールフォームファクターで高速かつ高帯域幅を実現
  • エンタープライズアプリケーションを通してモバイル機器を提供
• 汎用金属シェルハウジング
  • 嵌合高さが低く、PCIeアドインカードの最大コンポーネント高さに収まる、内部または外部ソリューションを提供
  • ケーブル側にパッシブまたはアクティブラッチケーブルオプションが使用可能
• メザニンおよびパラレルソリューションが使用可能
  • システム内のほとんどの基板配置で業界をリードするアプリケーションの柔軟性を提供
• 4xケーブルのPCBは、38または42極、80または76極をサポート。稼働中の変更を可能にするため、同じ基板を維持
  • 側波帯用に柔軟な追加のピン割り当てを提供
  • 6側波帯が構成可能
• さまざまな業界標準規格に準拠したマルチプロトコルソリューション
  • 設計仕様：T10/Serial Attached SCSI Mini-Link（12 Gbps SAS-G3）のSAS-G4までのロードマップ、SFF委員会/SFF-8611、フリーケーブル/SFF-8612固定コネクター/汎用ピン配列/SFF-9400、PCIe OCuLink Gen 3 8 GT/sおよびGen 4 16 GT/s
• スタガー型で、信頼性の高い一定した2列コンタクト構成
  • ホットプラグ機能を実現、システムをシャットダウンせずにコンポーネントを追加可能
  • 基板占有面積を最小限に抑えながら、高速トレース接続に最適な配線を提供

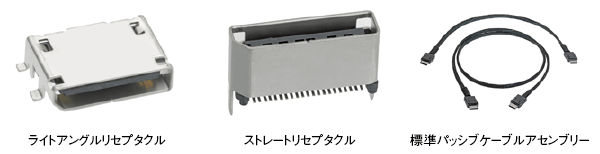

• ストレートおよびライトアングル実装オプション
  • 表面実装およびイントゥルーシブ リフロー オプションが使用可能
  • スルーホール、アウトリガー設計により最適な堅牢性を提供
• 80極バージョンで25 Gbps、42極バージョンで16 Gbpsのデータ転送速度
  • 小型化されたパッケージでポート密度を向上させ、速度を上げることにより、今日のデータ転送のニーズに対応

用途

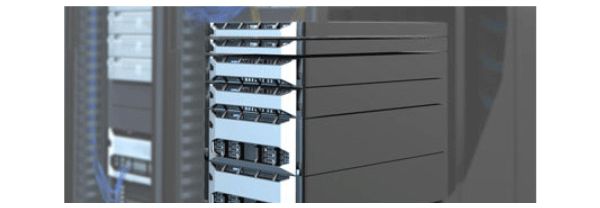

• データ/コンピューティング
  • データセンターおよびエンタープライズストレージシステム
  • HBA（ホストバスアダプター）サーバー
  • JBOD
  • RAID（Redundant Array of Individual Disks）
  • ストレージラック
• テレコミュニケーション/ネットワーキング
  • ルーター
  • サーバー
  • スイッチ

これは、本製品のアプリケーションの完全なリストではありません。一般的な用途の一部を示したものです。
