注目製品特集 | モレックスのこの製品に注目！！『Fit Families(電源用コネクタ)』＆『SMP-MAX / SMPM(RF同軸コネクタ)』編
様々なラインナップを持つモレックス社製品にて、今一押ししたい注目製品であるFit Families(電源用コネクタ)とSMP-MAX / SMPM(RF同軸コネクタ)の特長をご紹介いたします。
注目製品その１：Fit Families(電源用コネクタ)
注目ポイント① 小型でも大電力対応。その豊富なラインナップに脱帽。
Fit Familiesの豊富なラインナップは様々な仕様に柔軟に対応できます。
| Nano-Fit | Micro-Fit | Micro-Fit + | Ultra-Fit | Mini-Fit | Mini-Fit Σ | Mega-Fit | |
| ピッチ | 2.50mm | 3.00mm | 3.00mm | 3.50mm | 4.20mm | 4.20mm | 5.70mm |
| 接続スタイル | WtoB / WtoW | WtoB / WtoW /BtoB | WtoB | WtoB | WtoB / WtoW /BtoB | WtoB / WtoW | WtoB / WtoW |
| 嵌合列 / 極数 | 1列 : 2-8極 2列 : 4-16極 |
1列 : 2-12極 2列 : 2-24極 |
2列：2-20極 | 1列 : 2-8極 2列 : 4-16極 |
1列 : 2-6極 2列 : 2-24極 |
1列 : 2-6極 2列 : 4-14極 |
1列 : 2-8極 2列 : 4-16極 |
| 適合電線サイズ | 20-26AWG | 18-30AWG | 16-30AWG | 16-22AWG | 16-28AWG | 16-24AWG | 12-16AWG |
| 定格電流(MAX) | 8.0A | 10.5A | 12.5A | 14.0A | 13.0A | 13.5A | 25.0A |
| 定格電圧(MAX) | 250V | 600V | 600V | 400V | 600V | 400V | 600V |
| 実装形態 | SMT / TH | SMT / TH / Press-Fit | TH | TH | TH / Press-Fit | TH | TH |
| リフロー対応 | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| Glow Wire対応 | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| UL 94V-0 | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TPA Option | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 使用温度範囲 (MAX) | 115℃ | 125℃ | 105℃ | 120℃ | 125℃ | 105℃ | 120℃ |
※定格電流、使用温度範囲などは、製品タイプや極数によって異なります。

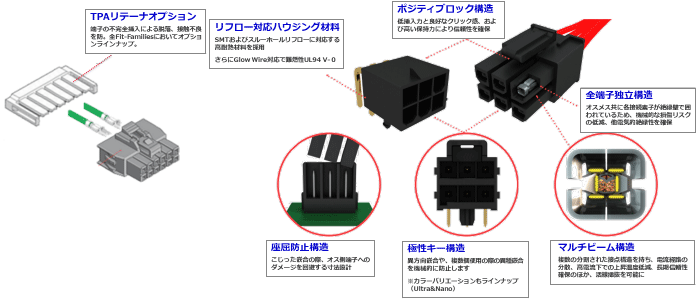

注目ポイント➁ 嵌合品質を徹底考慮したユニークな特長
その他 それぞれのシリーズ毎の詳細情報について
以下の当社HPで各シリーズ毎の特長や最適なアプリケーション例をご紹介しております。是非ご覧ください。
※モレックス社の主要製品については以下アイコンから確認できます。
注目製品その２：SMP-MAX / SMPM(RF同軸コネクタ)

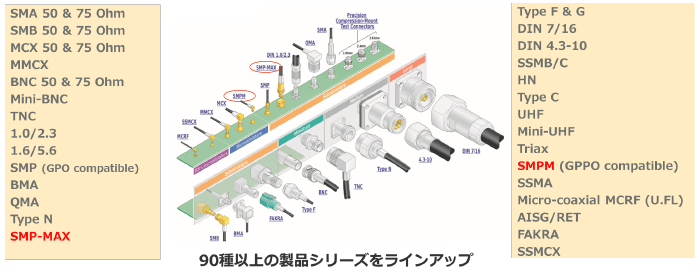

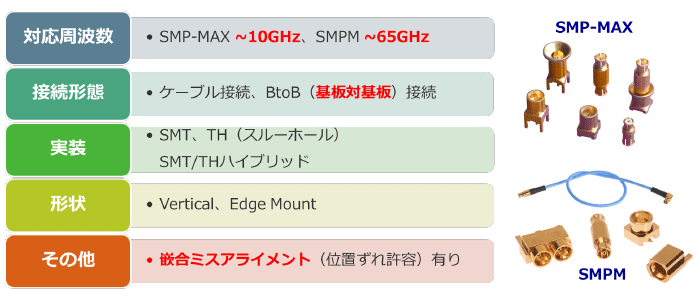

注目ポイント① 豊富なRF製品群の中でも、小型・軽量化で優れた信頼性を実現。

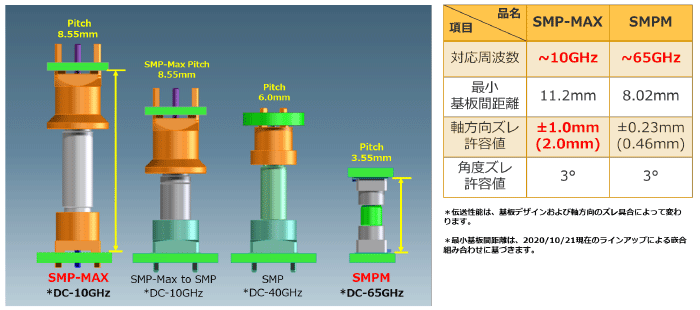

注目ポイント➁ 嵌合品質を意識した特長

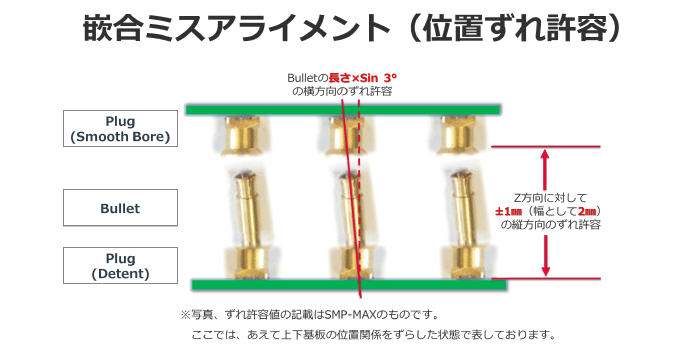

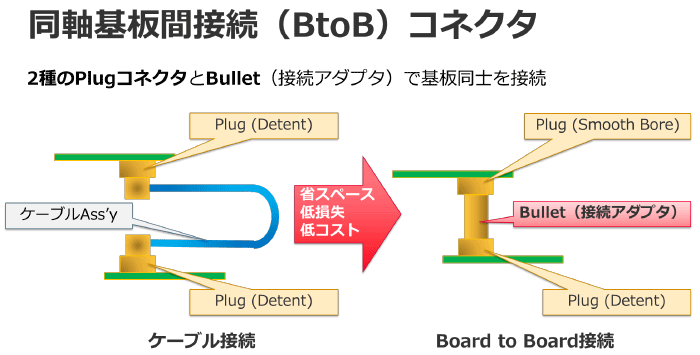

★同軸基板間接続（BtoB）と嵌合ミスアライメント（位置ずれ許容）とは？
その他 RF同軸コネクタの詳細情報について
一般的にRF同軸コネクタの選定時には以下の確認が重要となります。
①規格（種類）の確認
例）SMA、SMB、FAKRA、N型 等
②特性インピーダンス（50Ω または 75Ω）の確認
③周波数（高周波帯域）の確認
④基板側 又は ケーブル側 の確認
⑤基板間の距離の確認
⑥VSRW(電圧定在波比）の確認
一般的に1.2以下が良好の目安（反射電圧0.2% / 伝送電圧99.2%）
以下の当社HPで各シリーズ毎の特長や最適なアプリケーション例をご紹介しております。是非ご覧ください。
※モレックス社の主要製品については以下アイコンから確認できます。
