AC-DC電源設計の課題を解決する：Vicorの統合型PFCフロントエンドの技術的優位性

AC-DC電源設計において、PFC（力率改善）回路は効率と性能を左右する重要な要素です。ディスクリート部品による従来のPFC回路は、設計の複雑さ、大きなフットプリント、そして熱管理の課題を抱えています。本記事では、AC-DCコンバータの設計者が直面するこれらの課題を挙げ、Vicorが提供する革新的な統合型PFCフロントエンドモジュールが、設計の簡素化、効率の最大化、および小型化をどのように実現するかを、技術的な観点から詳細に解説します。

お問い合わせはこちら

●AC-DC電源設計におけるPFCの重要性と一般的な課題

●Vicorの統合型PFCフロントエンドモジュールとは？
●具体的な製品ラインアップとアプリケーション例
●まとめ

AC-DC電源設計におけるPFCの重要性と一般的な課題

なぜPFCが必要なのか？

現代の電子機器は、交流（AC）電源から直流（DC）電源に変換して動作します。この変換プロセスにおいて、整流器や平滑コンデンサを使用すると、入力電流が非線形な波形になり、電圧波形と電流波形の間に位相のずれが生じます。このずれは、力率（Power Factor）の低下を招きます。力率が低いと、同じ有効電力を供給するために、より多くの無効電力が必要となり、送電網に余計な負荷をかけ、電力損失を増大させます。

また、非線形な入力電流は高調波（Harmonics）を発生させ、他の機器の誤動作や電力系統の品質低下を引き起こす可能性があります。このため、国際的な法規制（例えばIEC 61000-3-2）によって、電子機器の高調波電流に対する上限値が定められており、これらの規制をクリアするためにはPFC回路が不可欠です。

従来のPFC設計が抱える課題

多くの設計者は、PFC回路をインダクタ、スイッチング素子、ダイオード、コンデンサなどを個別に組み合わせたディスクリート構成で設計しています。この方法には以下のようないくつかの課題が存在します。

複雑な回路設計: 複雑な制御回路とパワー段の設計が必要であり、設計・検証に多大な工数を要します。
大きなフットプリント: PFC回路は多くの部品から構成されるため、基板上の占有面積が大きくなり、機器の小型化を妨げます。
熱管理の困難さ: スイッチング素子の発熱が大きく、効率的な放熱設計が求められます。
認証・検証の長期化: 複雑な回路であるため、EMC（電磁両立性）対策や法規制への適合検証に時間がかかります。

Vicorの統合型PFCフロントエンドモジュールとは？

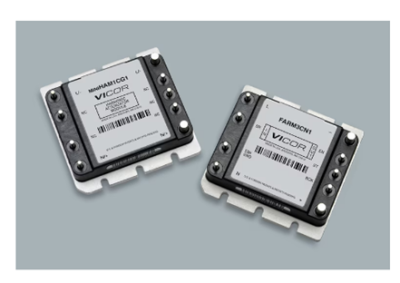

Vicorは、これらの課題を根本から解決するため、PFC、突入電流制限、EMIフィルタといったAC-DCフロントエンドの機能を、単一の小型モジュールに集約しました。これがVicorの統合型PFCフロントエンドモジュールです。

モジュール化による設計の革新

VicorのPFCモジュールは、従来ディスクリートで構成されていた複雑な回路を、一つの部品として提供します。これにより、設計者は面倒なPFC回路の設計から解放され、より価値の高い上位アプリケーションの設計に注力できます。

部品点数の削減: 多数のディスクリート部品が不要になるため、BOM（部品表）が大幅に簡素化されます。これにより、部品の調達や在庫管理も容易になります。
基板スペースの最小化:モジュールは非常にコンパクトに設計されており、従来のディスクリート構成と比較して大幅に基板スペースを削減できます。これにより、より小型・高密度なシステムを実現できます。

卓越した性能の秘密

VicorのPFCフロントエンドモジュールは、独自の制御技術と革新的なトポロジーにより、極めて高い性能を実現しています。

高効率設計: 98%を超える変換効率を達成しており、電力損失を最小限に抑えます。これにより、発熱が低減し、ヒートシンクの小型化やファンレス設計も可能になります。
広範な入力電圧対応: グローバルな電源環境に対応するため、広い入力電圧範囲（例：85V～264V AC）で安定した動作を保証します。
優れた高調波抑制性能: IEC 61000-3-2などの国際規格を余裕をもってクリアする優れた高調波抑制性能を有しています。

具体的な製品ラインアップとアプリケーション例

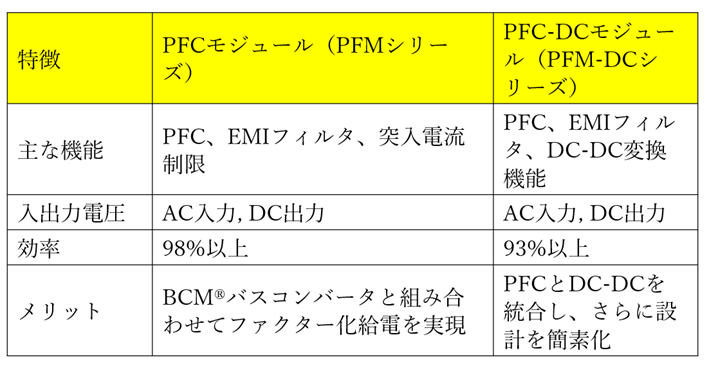

主要製品ラインアップと技術仕様の比較

VicorのPFCフロントエンドモジュールは、後段に接続するDC-DCコンバータと組み合わせることで、Power Component Design Methodologyという新しい電源設計手法を可能にします。特にBCM®バスコンバータと組み合わせることで、高効率かつ高密度の電力システムを構築できます。

ソリューション導入事例

産業用機器: FA（ファクトリーオートメーション）機器、ロボット、工作機械など、堅牢な電源が求められる分野。
医療機器: 高い信頼性と安全性が要求される医療画像診断装置、治療機器など。
データセンター/サーバー: 高密度化と高効率が求められるサーバーラック、通信機器など。

まとめ

VicorのPFCフロントエンドモジュールは、従来のAC-DC電源設計における複雑さ、大型化、低効率といった課題を、モジュール化という革新的なアプローチで解決します。このソリューションは、設計プロセスの簡素化と開発期間の短縮、さらに最終製品の小型化と高効率化に大きく貢献します。高度な技術要求に応えつつ、市場投入までの時間を短縮したいと考えている電源設計者にとって、VicorのPFCモジュールはまさに理想的なソリューションです。
