MP5016/H/-L 2.7〜22V入力 ~5A E-Fuse
E-Fuseの売れ筋製品、MP5016H/-Lをご紹介します。MP5016/H/-Lは2.7〜22V(15V)対応で3.3Vや5V、12Vなど任意の電圧レールで使用いただけます。過電流値は5Aまで設定でき、過電流や短絡から保護します。
【スペック概要】MP5016/H/-L
短絡や過渡現象から入力を保護するeFuse
MP5016/H/-Lは入力側の過電圧や出力側からの短絡や過渡現象から回路を保護するデバイスです。
MP5016/H/-Lの主な機能は、起動時の突入電流を制限、高精度で設定できる過電流保護、入出力の過電圧保護、外付けのFETを用いることで逆電流保護(ゲートドライブ回路内蔵)、低電圧保護(Ucde-Voltage-Lockout)、過熱保護(TSD)、出力コンデンサのディスチャージ機能です。過電流値の動作は Auto-Retry(MP5016/H)とLatch-Off(MP5016-L)の2種類から選択可能です。
また、MP5016/H/-Lの許容電圧は下記のとおりです。
MP5016:2.7V〜15V(過渡電圧:26V)
MP5016H/-L:2.7V〜22V(過渡電圧:26V)
過電圧クランプ値の設定
過電圧クランプ値の設定方法は、2種類あります。
①Modeピンによる設定:High:15.2V(12Vラインに最適)、 Low :5.75V(5Vラインに最適)
②抵抗による任意の値を設定
データシートに記載されている数式を使い、Mode-PinとGND間に抵抗を挿入することで任意の値で設定が可能です。
過電流、短絡保護閾値の設定
過電流の閾値はILIMITピンにて0.7A〜5Aで抵抗で設定が出来ます。抵抗の計算値はデータシートの計算式を用いてください。
入力スルーレートの設定
DV/DTピンにコンデンサを設定することで立ち上げ時間を調整することが可能です。
パッケージ
MP5016HとMP5016-Lは2mm×1.5mm×0.9mmの10ピンのQFN PKGを採用しています。
UL認証 ※MP5016Hのみ
UL Certified to UL2367, IEC60950-1 Efile # 322138 を取得しています。
出典:Monolithic Power Systems Inc. MPM54304 Datasheet Rev.1.0 11/6/2019

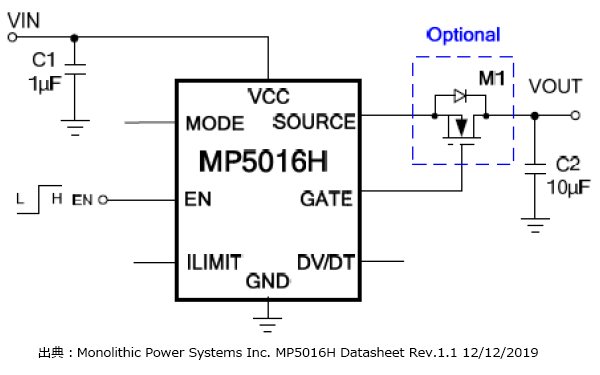

図1. MP5016H 回路例
評価ボード、無償サンプルのご提供
図2.EV5016-L-QH-00B 評価ボード
MPSではMP5016シリーズがすぐにご評価可能な評価ボードと無償サンプルのご準備が可能です。
ご希望のお客様は下記お問い合わせ欄よりお問い合わせください。
*EV5016-L 評価ボード例
評価ボード:EV5016-L-QH-00B
搭載デバイス:MP5016-L
≪初期設定地≫
入力電圧範囲:2.7~15V
過電流保護地:2.5A
DV/DTスルーレート:3.8V/ms
