E-Fuse(電子ヒューズ)とは、従来のガラス管ヒューズや復帰型のポリスイッチで行ってきた過電流の遮断を半導体スイッチに置き換え、さらに高速、高精度な保護を可能にしたICです。また、過電流保護のみでなく、過電圧・低電圧保護、サーマルシャットダウンなどの機能も持っており、回路保護に対する様々なご要望を1チップで実現することができます。

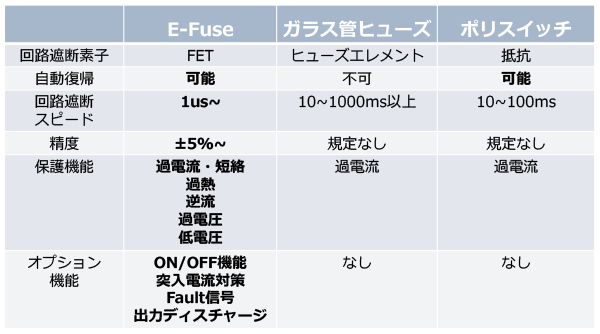

E-Fuseと従来部品のガラス管ヒューズやポリスイッチを比較した表が下表です。
表の通り、E-Fuseは高速・高精度・豊富な保護機能を持っています。

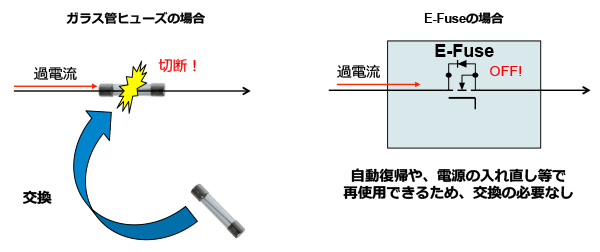

自動復帰による交換作業の削減

• ガラス管ヒューズは保護機能が働いた際に、部品内部のヒューズエレメントを切断して回路を遮断します。そのため、保護機能が働く度に新しいヒューズに交換する必要があるため、コストや手間がかかります。
• E-Fuseは内部のFETをON/OFFして回路を遮断するため、保護機能が働いても部品の交換は必要ありません。

高速回路遮断

• ポリスイッチは温度がある値以上になると抵抗値が急激に上昇し、電流値を抑制(トリップ現象)します。このトリップ現象が生じる際の電流値を「トリップ電流」と定義しています。トリップ電流を超えたとしても、約10〜100ms程の間は、抵抗値が上昇し回路遮断するまで電流が流れ続けます。

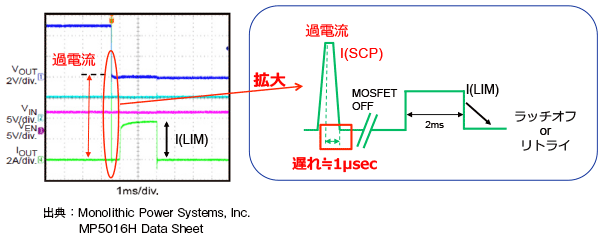

• E-Fuseは過電流(ISCP)が流れると、約1usの遅れでMOSFETをオフするため、ポリスイッチと比較して1/10000と、極めて短い時間で回路を遮断できます。E-Fuseは短時間で回路を遮断するため、後段への影響を最小限に抑えることができます。

高精度の電流検出

• ガラス管ヒューズやポリスイッチは温度上昇によって素子を切断したり、抵抗値を上昇させるためデータシートには公称値のみを記載している場合がほとんどです。

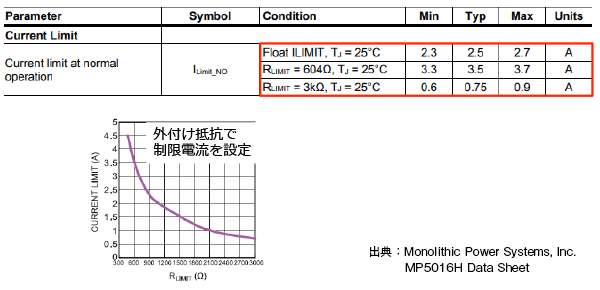

• E-Fuseは電流検出しきい値のMin,Max値を規定しています。検出精度も±数％であるため、極めて高精度な過電流検出が可能です。また、過電流しきい値を外部抵抗で決定できたりなど、1つのICで様々な回路に使用できます。

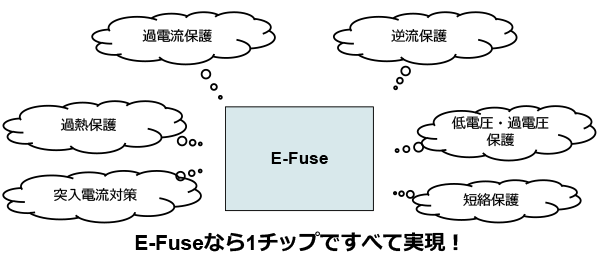

豊富な機能

• 過電流保護以外に、過電圧保護や低電圧保護機能をディスクリート回路で実現しようとすると、コンデンサや抵抗など、多くの部品が必要です。また、部品点数の多さから回路規模も大きくなります。

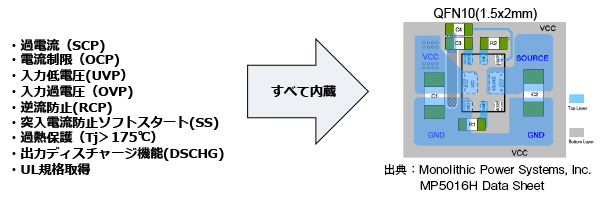

• E-Fuseは豊富な保護機能をワンパッケージに収めているため、回路構成を大幅に簡略化でき、部品点数の削減・基板面積の縮小が可能です。

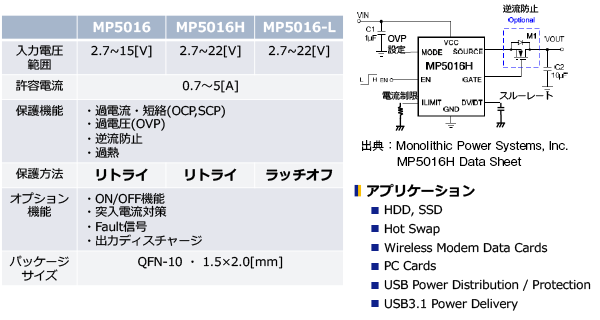

E-Fuse製品であるMP5016/MP5016H/MP5016-Lは豊富な保護機能を有しており、アプリケーションの用途に合わせて、保護方法を選択できます。

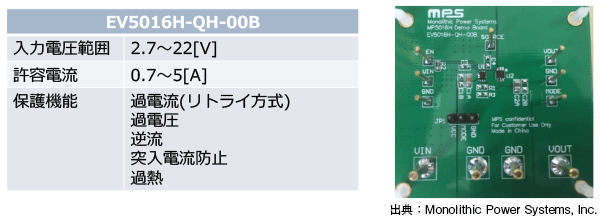

すぐに評価が始められる評価ボードと無償サンプルの提供が可能です。
下記の申し込みフォームより、「無償サンプル希望」とお問い合わせください。

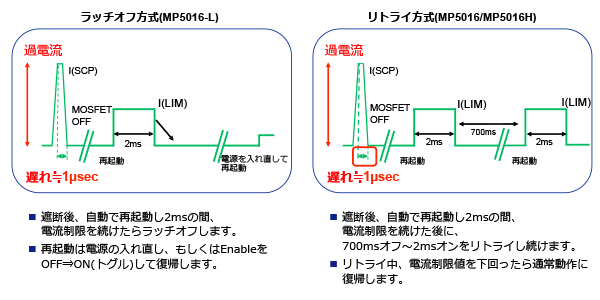

過電流遮断(SCP)・電流制限(OCP)

• MP5016は2次側回路の短絡等で、ILIMIT端子で決定したLIMIT電流が流れた際に、内部MOSFETをオフして回路を一度遮断します。

• その後、電流制限(OCP)値で電流制限して再起動します。MPS社のE-Fuseは電流制限後の挙動について[ラッチオフ方式]と[リトライ方式]の2つがあります。

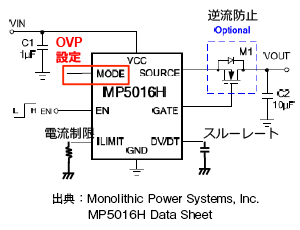

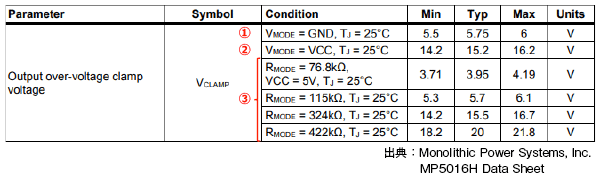

過電圧保護(OVP)

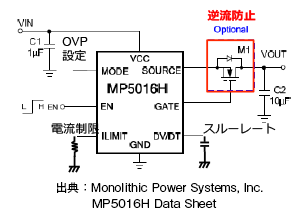

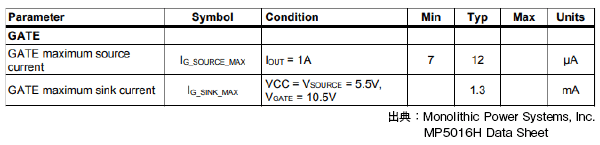

逆流防止(RCP)

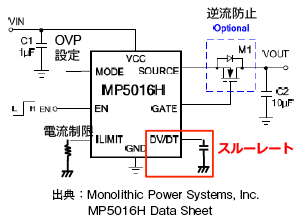

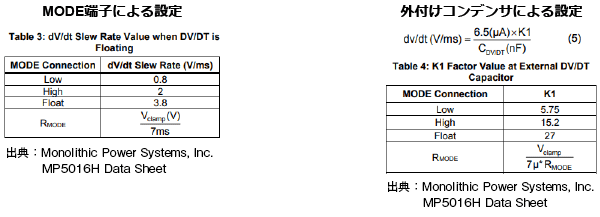

突入電流防止

その他機能

• 入力電圧低下監視(UVP/UVLO)
  • 入力電圧が低下し、ICの誤動作を防止するための保護機能です。
• 過熱保護
  • ICの温度が上昇し、破損・発火を防ぐための保護機能です。
• UL規格
  • 国際安全規格を取得した製品も準備されており、UL2367やIEC60950-1を取得した製品があります。

保護回路は製品の安全を守るためにも、重要なICのひとつです。E-Fuseは従来部品やディスクリート回路よりも様々なメリットがあり、回路の小型化にも貢献します。回路保護には是非、MPS社のE-Fuse製品をご検討いただければ幸いです。
