RFスキャナ / Gflex®, IBflex
PCTEL社は、1台で複数の通信プロトコルや周波数帯の同時測定が可能な、グローバルシェア70％以上を誇る高性能なRFスキャナを提供しています。 これらの製品を通じて、5Gやローカル5G、IoTなど、多様な無線ネットワークの構築、最適化、および品質向上に貢献しています。
商品基礎情報
【特長】

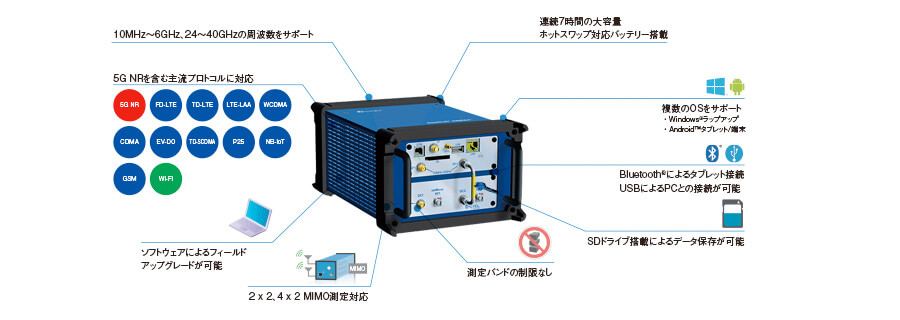

- 圧倒的な測定スピードと高ダイナミックレンジ
低パワー信号の正確な検知により実環境のネットワーク品質を正確に把握可能。また、測定速度も高速なため、測定作業の効率化に貢献。 - 「1台」で複数ネットワークを同時測定
機器を何台も持ち歩く必要はなく、1台のスキャナで5G NRや4G/LTE、Wi-Fiといった複数テクノロジの同時測定が可能。 - 将来を見据えた拡張性
NTN（※1）、C-V2X（※2）といったBeyond 5G/6Gにおいて注目を集める次世代技術への対応。さらに、より詳細な信号解析機能（I/Qキャプチャ／ストリーミング）の搭載など、既存のモデルで新しい技術に対応できる柔軟な設計（※3）。
※1：Non-Terrestrial Network（非地上系ネットワーク）
※2：Cellular Vehicle-to-Everything
※3：モデルによって対応可否が異なります。
【製品仕様】

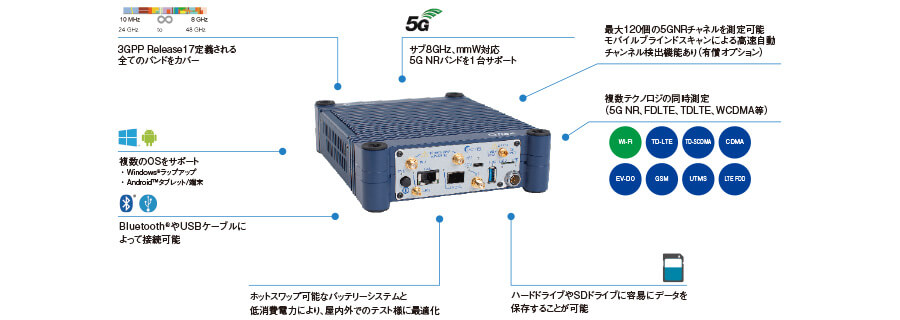

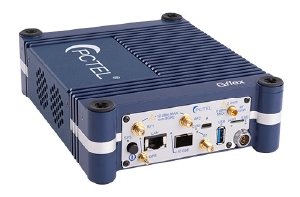

| モデル | Gflex® |

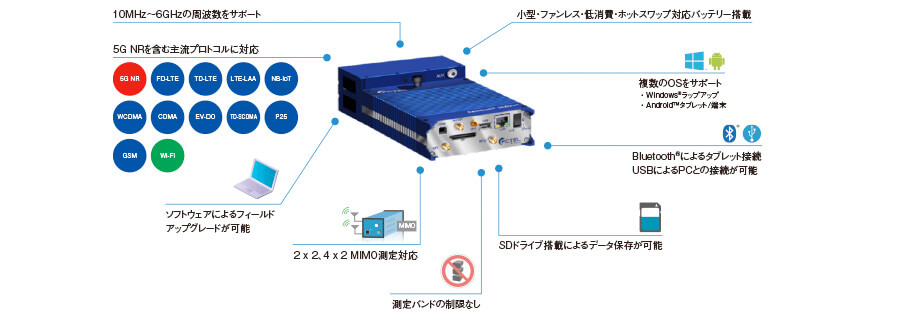

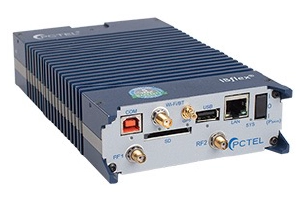

IBflex |
| 周波数帯 |
10 MHz ~ 8 GHz 24.25 ~ 44 GHz, 47.2 ~ 48.2 GHz |
10 MHz ~ 6 GHz |
| 対応テクノロジ | 5G NR, LTE (FDD/TDD), LTE C-V2X, NB-IoT, UMTS, CDMA, EV-DO, GSM, Wi-Fi | 5G NR (FR1のみ), LTE (FDD/TDD), NB-IoT, UMTS, CDMA, GSM, Wi-Fi, P25, DMR, TETRA |
| 最大消費電力 | 40W | 18W |
| 連続測定可能時間 | 約7時間 | 約5時間 |
| サイズ (W×D×H[mm]) |
163 × 207 × 60 | （バッテリーなし）111.8 × 192.0 × 39.4 （バッテリーあり）111.8 × 257.6 × 53.1 |
| 重量 | 2.18 kg | （バッテリーなし）1.1 kg （バッテリーあり）1.7 kg |
| 5G NR 測定速度 (meas/sec) |
シングルチャネル: 44 (FR1/FR2) マルチチャネル: 33 (sub-8 GHz)、25 (mmWave) |
30 |
| 5G NR 設定可能チャネル数 |
60 (sub-8 GHz) 60 (mmWave) |
24 |
| 5G NR ダイナミックレンジ (@ PSS/SSS CINR) |
-21 ～ +33 dB (sub-8 GHz) -21 ～ +28 dB (mmWave) |
-10 ～ +33 dB |
| FD/TD-LTE 測定速度 (meas/sec) |
シングルチャネル: 175/sec (FDD)、 90/sec (TDD) マルチチャネル: 150/sec (FDD)、75/sec (TDD) |
50 (FDD) 25 (TDD) |
| FD/TD-LTE 設定可能チャネル数 |
48 | 24 |
| FD/TD-LTE ダイナミックレンジ (@ RS CINR) |
-26 ～ +40 dB (@ 10/15/20 MHz) | -26 ～ +40 dB (@ 10/15/20 MHz) |
【関連ソフトウェア＆ソリューション】

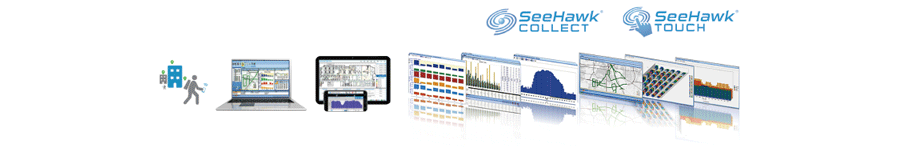

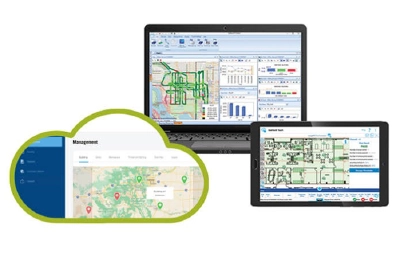

SeeHawk Touch / SeeHawk Collect
RFスキャナを制御し、取得したデータを可視化・エクスポートする管理用ソフトウェア。
タブレットで直感的に操作できるSeeHawk Touchは歩行測定に、Windows PC版のSeeHawk Collectはラボにおける測定に最適。

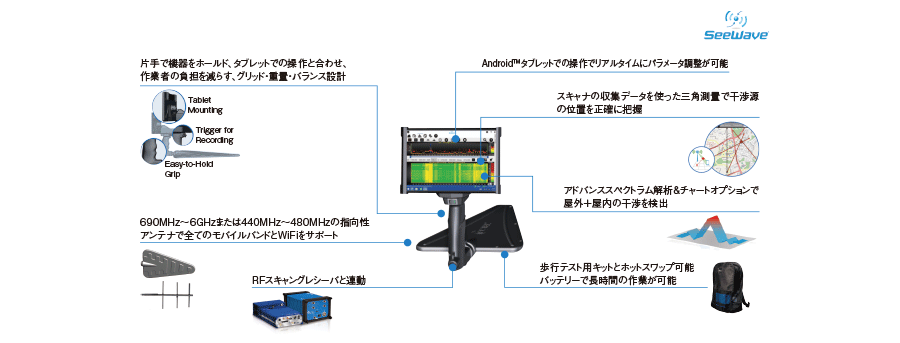

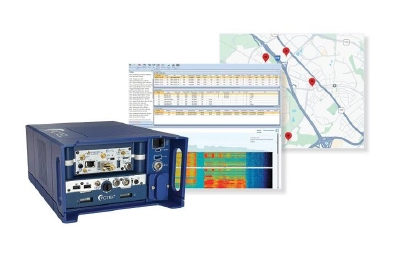

SeeWave （干渉源特定システム）
スキャナ本体と指向性アンテナ、専用ソフトウェアを組み合わせることで、ネットワーク品質を低下させる「干渉波」を検知し、その発信源をマッピングして正確に特定。

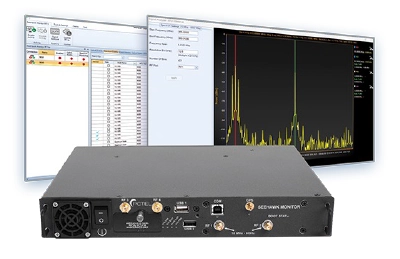

SeeHawk Monitor
公共安全無線などの重要な通信インフラのノイズや干渉を自動で監視・テストし、建物のカバレッジ検証などを自動化するシステム。

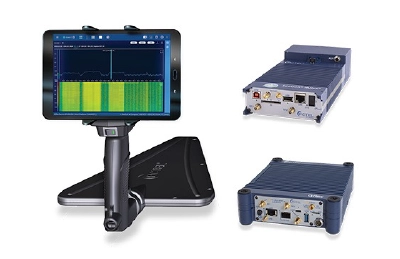

SeeHawk Scout
AIを活用したリアルタイムの信号分類やI/Qストリーミングに対応するポータブルなテストプラットフォーム。スペクトラムの監視に加え、未知のRF信号の記録・識別や、不正・未承認な基地局の位置推定など、高度な信号解析やセキュリティ用途に威力を発揮。
【よくある質問（FAQ）】
Q1. GflexとIBflex、どちらを選ぶべきですか？
A. 用途で異なります。ミリ波（24GHz〜）やWi-Fi 6の測定には「Gflex」、サブ6GHzまでの帯域や公共安全無線（P25、TETRA等）の測定、または軽量さを重視した歩行テストには「IBflex」を推奨します。
Q2. 製品は5Gネットワークの測定に対応していますか？
A. はい、両機種とも5G NRに対応しています。さらにGflexはミリ波にも対応しており、1台でサブ6GHz帯とミリ波帯の両方を測定可能です。
Q3. 複数のネットワークを同時に測定することはできますか？
A. はい、可能です。機器を複数台持ち歩くことなく、1台で複数バンド・複数テクノロジ（5G NRや4G/LTE、Wi-Fiなど）の同時測定が行えます。
Q4. 4G/LTEと5Gが混在する環境の測定は可能ですか？

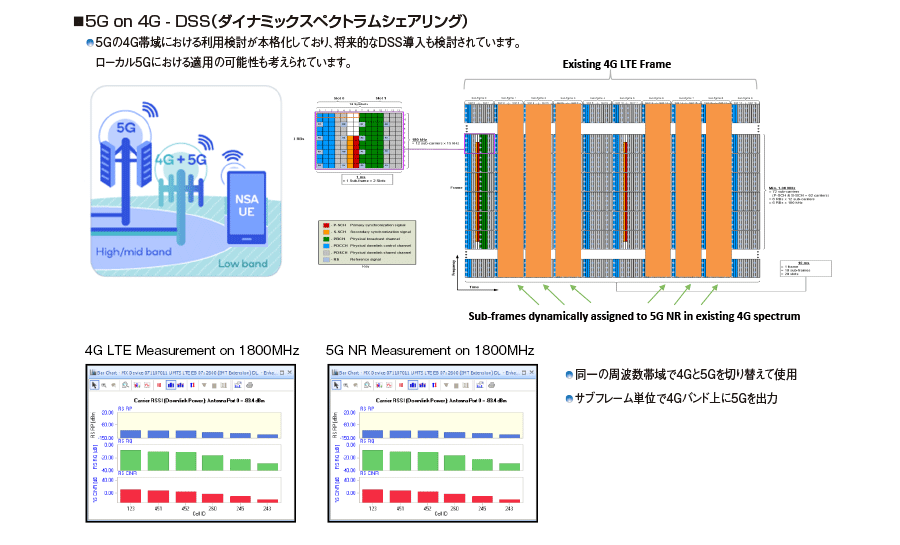

A. 可能です。両機種ともに4G/LTEと5Gに対応しているだけでなく、動的周波数共用（DSS）にも対応しているため、5Gへの移行期に伴う評価もスムーズに行うことができます。
Q5. 長時間の測定には対応していますか？
A. はい、両機種ともにホットスワップ対応のバッテリーシステムを採用しており、作業を止めることなく1日がかりの長時間の測定が可能です。
Q6. スキャナ本体以外にソフトウェアは必要ですか？
A. はい、データの収集・解析・可視化を行うため、PC向けの「SeeHawk Collect」、またはタブレット向けの「SeeHawk Touch」などの制御用ソフトウェアが必要です。
Q7. 購入前にデモ機を試すことはできますか？
A. 可能です。デモ機のご相談を承っておりますので、「デモ希望」フォームよりお気軽にお問い合わせください。
