Microchip GPSDO（GPS同期型水晶発振器） 製品一覧

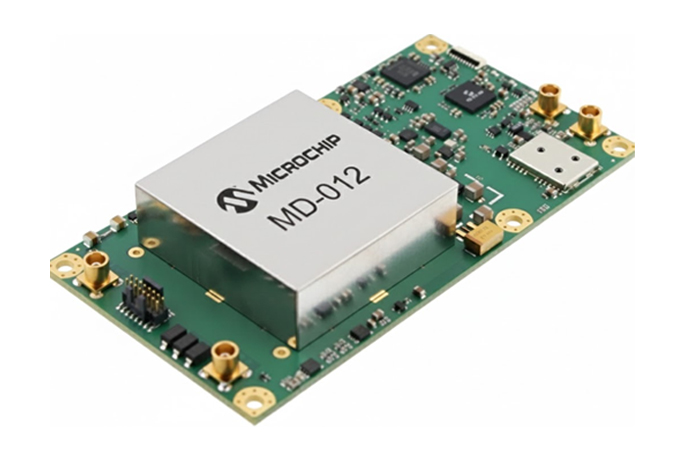

MD-012は、標準的なプラットフォームモジュールの一つであり、外部リファレンス入力に規律された1 PPS TTL、10 MHzサイン波、および10 MHz矩形波の出力が可能です。このモジュールはデジタル補正OCXOを内蔵しており、異なるRF出力や耐環境性能など、特定の要件に合わせてカスタマイズすることが可能です。このモジュールは、1.5 µs以下で24時間ホールドオーバーを必要とするアプリケーションに適しています。

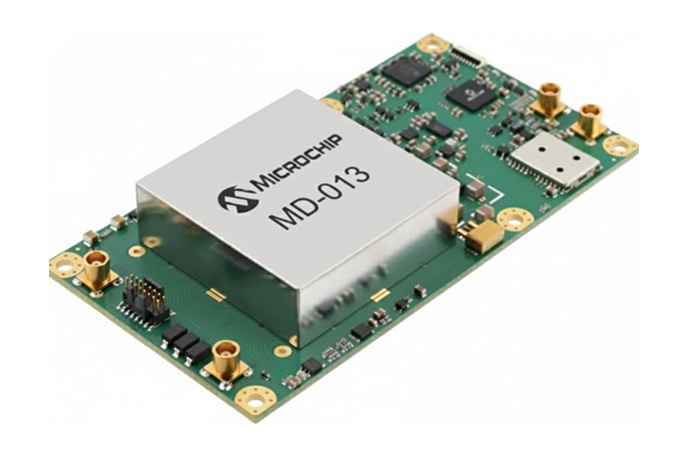

MD-013は、標準的なGNSSDOモジュールの一つで、内蔵されたデジタル補正OCXOを備えています。このモジュールは、72チャンネルのシングルバンドGNSS受信機に規律され、1 PPS TTL、10 MHzのサイン波、および10 MHzの矩形波の出力が可能です。受信機はGPS、Galileo、BeiDou、およびNavICをサポートしており、L1/L2またはL1/L5デュアルバンドのマルチGNSS受信機へアップグレードするオプションもあります。また、GNSS受信機ではなく外部リファレンス入力を基準として使用することも可能です。その特徴として、ホールドオーバー時の適応型エージング補正や気圧補正機能、さらにNMEA 0183 V4.1対応のシリアル通信インターフェースを備えています。

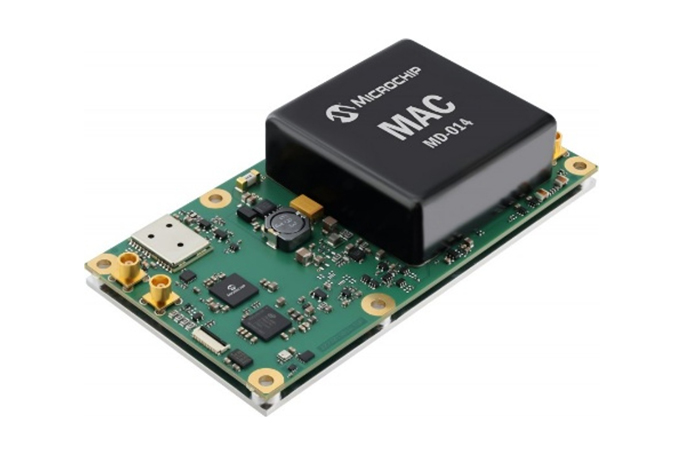

MD-014は、標準的なディシプリン原子時計モジュールの一つです。このモジュールは、オンボードに搭載された低電力SA65チップスケール原子時計（CSAC）、または高安定SA53/SA55ミニチュア原子時計（MAC）のいずれかから、1 PPS TTL、10 MHzサイン波、および10 MHz矩形波の出力が可能です。この原子時計は、1 Hz/1 PPSから120 MHzまでの周波数をサポートする外部リファレンス入力に規律される設計となっています。

MD-015は、標準的なGNSSディシプリン原子時計モジュールです。このモジュールは、搭載された低電力SA65チップスケール原子時計（CSAC）、または高安定SA53/SA55ミニチュア原子時計（MAC）から、1 PPS TTL、10 MHzサイン波、および10 MHz矩形波の出力が可能です。モジュール上の原子時計は、72チャンネルのマルチコンステレーション・シングルバンドGNSS受信機に規律されますが、GPS、Galileo、BeiDou、NavICをサポートするL1/L2またはL1/L5デュアルバンド・マルチGNSS受信機へアップグレードするオプションもあります。また、GNSSではなく1 Hz/1 PPSから120 MHzまでの入力周波数をサポートする外部リファレンス入力を基準として利用することも可能です。

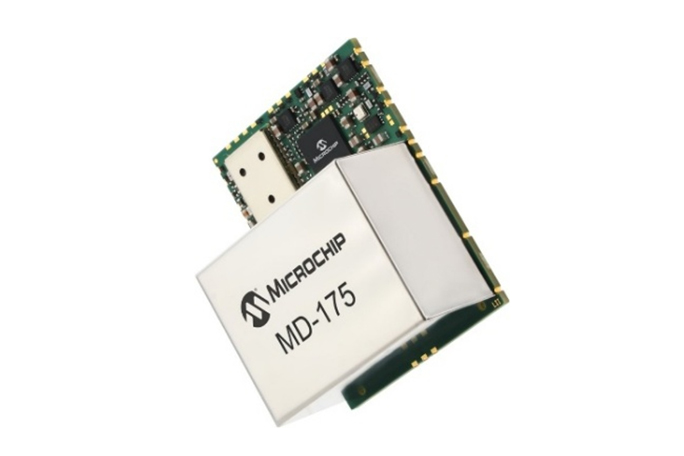

MD-175は、40 × 50 mmのコンパクトな表面実装フットプリントを持つGNSSディシプリン発振器モジュールです。このモジュールは、サイン波または10 MHz CMOS出力、1 PPS HCMOS出力が可能です。GPS、GLONASS、Galileoをサポートする内蔵の72チャンネル受信機に規律されます。オンボードの高精度OCXOは、非ロックモードで高い安定性を提供し、優れたホールドオーバーを可能にします。また、モジュールは-40℃から+85℃の温度範囲で動作可能です。

MD-176は、40 × 50 mmのコンパクトな表面実装フットプリントを持つ規律発振器モジュールです。このモジュールは、サイン波または10 MHz CMOS出力、および1 PPS HCMOS出力を提供します。オンボードの高精度OCXOにより、非ロックモードで高い安定性が実現され、優れたホールドオーバーを可能にします。また、モジュールは-40℃から+85℃の幅広い温度範囲で動作可能です。

MD-177は、40 × 50 mmのコンパクトな表面実装フットプリントを持つ、完全に統合されたディシプリン発振器モジュールです。このモジュールは、10 MHzサイン波RF出力と1 PPS HCMOS出力を提供します。オンボードの低ノイズOCXOにより、低位相ノイズのRF出力が実現されています。モジュールは-40℃から+85℃の幅広い温度範囲で動作します。

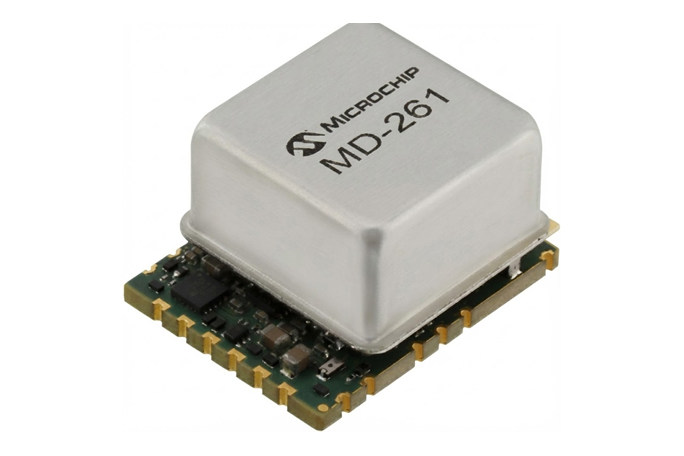

MD-261は、25 × 20 mmのコンパクトな表面実装パッケージに収められた、完全に統合されたGNSSディシプリン発振器モジュールです。このモジュールは、10 MHzおよび1 PPS HCMOS出力を提供し 、GPSとGLONASSに対応した内蔵の26チャンネル受信機を備えています。オンボードにはOCXOまたは高精度TCXOが利用可能で 、-40℃から+85℃の温度範囲で動作し、±2℃の温度範囲で4時間以上にわたり1.5 µsのホールドオーバーを供給できます。開発用途向けに、操作ソフトウェア付きの評価キットが提供されています。

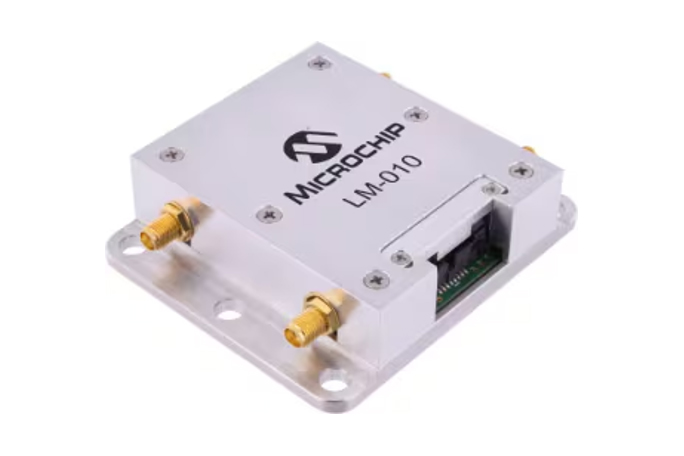

LM-010は、外部リファレンス入力に規律された1 PPS TTLと10 MHzサイン波の出力を提供する標準プラットフォームモジュールです 。このモジュールには、Microchipのデジタル補正OCXOまたは低電力SA45Sチップスケール原子時計（CSAC）が統合されています 。このソリューションは、放射線耐性が要求され、かつ当社のディシプリンモジュールが提供する安定性とホールドオーバー能力を必要とする低軌道（LEO）アプリケーション向けに設計されています 。

MD-013 ULTRA CLEAN GNSSディシプリン発振器モジュールは、超低位相ノイズと超低アラン分散（ADEV）を特徴としています。このモジュールは、GPS、Galileo、およびGLONASSに対応した内蔵の72チャンネルGNSS受信機を備えており 、外部リファレンスを使用するよう設定することも可能です。モジュールの超低位相ノイズ/超低ADEVリファレンス水晶発振器は、外部リファレンス入力のGNSS受信機に規律されています。

MD-300モジュールは、ボードまたはシャーシ実装用の2.5 x 1.5のフットプリントを持つ、コンパクトなMEMSベースのTCXOまたはOCXO GNSSディシプリン発振器です 1。このモジュールは、GPS、Galileo、BeiDou、NavIC L5を含む組み込みデュアルバンド・マルチGNSS受信機を備えています 22。出力には、10 MHzサイン波（他の周波数も利用可能）、差動RF、および1 PPSが含まれます 33。動作温度は-40℃から+85℃をサポートします。
