RGB LEDシリーズ
- 高コントラスト
- ブラックフェイスパッケージ
- 高出力品をラインナップ
- 屋外用RGBLED
- 屋外、防水、耐湿性、耐UV、耐塩の製品、IP×5（防水グレード）
- Refond独自のフルカラーSMD LEDは高性能な屋外SMDディスプレイ向けにデザインされています
- 低劣化、高信頼性
- 高信頼性設計
- 拡散設計
- マット処理対応によるソフトな光
- 拡散樹脂を使用した良好なRGB混合光
- カスタマイズされた材料設計
- 長期的な品質の安定動作のための部材を選定。
- 低リード設計
- 3535 ピン高さ：1.00mm
- 2828 ピン高さ：0.65mm
- 防水対応を考慮したリード設計
商品基礎情報

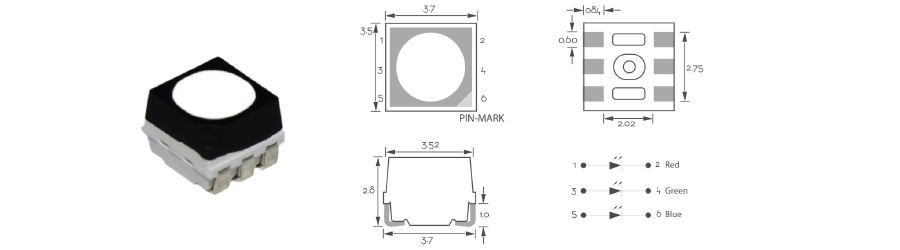

3535シリーズ
標準電気・光学特性
| Part No. | L/F Type | Color | Test Condition (mA) |
Iv(mcd) | λD(nm) | Vf(V) | 50% Power Angle |
| RF-W1SA35IS-A42 | Surface Black | R | 20 | 1150 | 618-628 | 2.0 | 110 |
| G | 20 | 2300 | 518-528 | 3.0 | |||
| B | 20 | 520 | 467-474 | 3.0 | |||
| RF-W1SA35IS-A43 | Surface Black | R | 20 | 820 | 618-628 | 2.0 | 110 |
| G | 20 | 1900 | 518-528 | 3.0 | |||
| B | 20 | 430 | 467-474 | 3.0 | |||
| RF-W1SA35IS-A47 | Surface Black | R | 20 | 700 | 618-628 | 2.0 | 110 |
| G | 20 | 1500 | 518-528 | 3.0 | |||
| B | 20 | 350 | 467-474 | 3.0 |

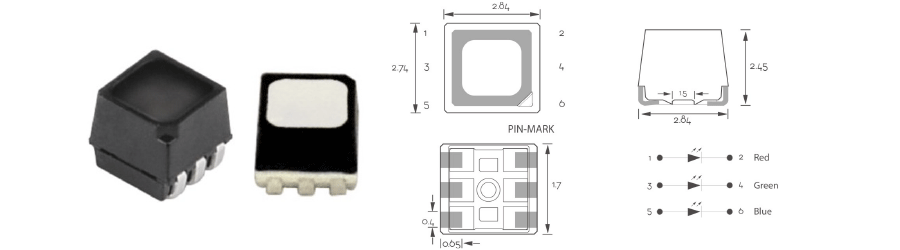

2727シリーズ
標準電気・光学特性
| Part No. | L/F Type | Color | Test Condition (mA) |
Iv(mcd) | λD(nm) | Vf(V) | 50% Power Angle |
| RF-W1SA28IS-A43 | Surface Black | R | 20 | 780 | 618-628 | 2.0 | 110 |
| G | 20 | 1850 | 518-528 | 3.0 | |||
| B | 20 | 430 | 467-474 | 3.0 | |||
| RF-W1SA28IS-A47 | Surface Black | R | 20 | 700 | 618-628 | 2.0 | 110 |
| G | 20 | 1450 | 518-528 | 3.0 | |||
| B | 20 | 350 | 467-474 | 3.0 | |||
| RF-W1SA27HS-A43 | All Black | R | 20 | 430 | 618-628 | 2.0 | 110 |
| G | 20 | 815 | 518-528 | 3.0 | |||
| B | 20 | 160 | 467-474 | 3.0 |

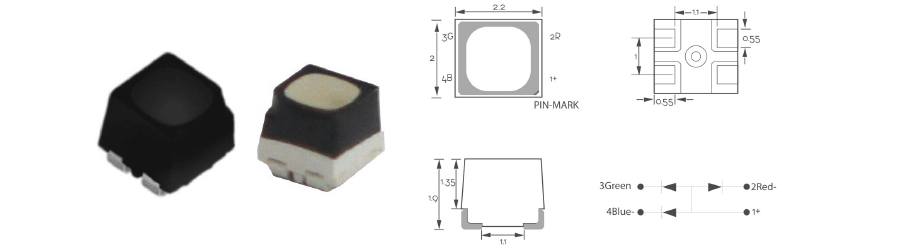

1921シリーズ
標準電気・光学特性
| Part No. | L/F Type | Color | Test Condition (mA) |
Iv(mcd) | λD(nm) | Vf(V) | 50% Power Angle |
| RF-W1SA21IS-A49 | Surface Black | R | 15 | 520 | 618-628 | 2.0 | 110 |
| G | 15 | 1100 | 518-528 | 3.0 | |||
| B | 10 | 200 | 467-474 | 3.0 | |||
| RF-W1SA21HS-A45 | All Black | R | 15 | 350 | 618-628 | 2.0 | 110 |
| G | 15 | 740 | 518-528 | 3.0 | |||
| B | 10 | 115 | 467-474 | 3.0 | |||
| RF-W1SA21HS-A47 | All Black | R | 15 | 280 | 618-628 | 2.0 | 110 |
| G | 15 | 570 | 518-528 | 3.0 | |||
| B | 10 | 92 | 467-474 | 3.0 |

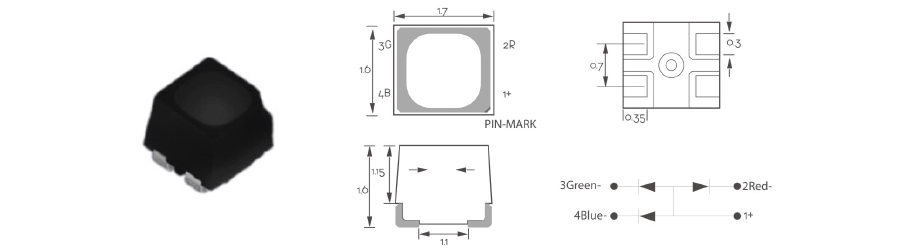

1515シリーズ
標準電気・光学特性
| Part No. | L/F Type | Color | Test Condition (mA) |
Iv(mcd) | λD(nm) | Vf(V) | 50% Power Angle |
| RF-W1SA15HS-A47 | All Black | R | 10 | 180 | 618-628 | 1.8-2.4 | 110 |
| G | 10 | 400 | 518-528 | 2.7-3.4 | |||
| B | 5 | 52 | 467-474 | 2.7-3.4 | |||
| RF-W1SA15IS-A47 | Surface Black | R | 10 | 300 | 618-628 | 1.8-2.4 | 110 |
| G | 10 | 900 | 518-528 | 2.7-3.4 | |||
| B | 5 | 105 | 467-474 | 2.7-3.4 |
