セイコーエプソンMCU(マイコン)：こんな機能があったなら～第2弾 UPMAX～

セイコーエプソンのMCU(マイコン)には、とても便利な機能が内蔵されています。
16bitMCU(マイコン)にはUPMAX(Universal Port Multiplexer)を内蔵しており、マイコン内部の周辺回路の入出力端子を、物理的に固定された特定のピンではなく、ソフトウェアの設定によって任意のポート端子に自由に割り当てることができる機能です。

端子配置の制約からの解放

Feature：ソフトウェア設定により、周辺回路(SPI,I2C,UART,PWMなど)の入出力機能を自由に端子へ割り当て可能。
Board Layout：配線の交差を回避し、基板層数の削減や小型化に貢献。
Design Reuse：同一基板での機能変更や、設計資産の流用が容易。

■UPMAX(Universal Port Multiplexer)を使うメリット

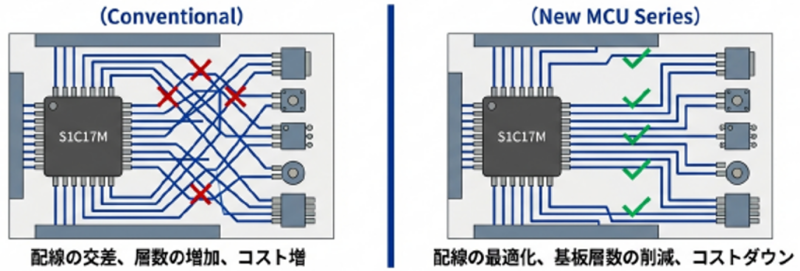

１．配線の最適化とコストダウン
　　　・周辺部品との接続において配線が交差しないようにピン配置を変更でいるため、基板の配線層数を削減でき、コストダウンに貢献します。
　　　・配線がスムーズになることで、基板サイズや製品サイズの小型化が可能になります。
２．耐ノイズ性の向上
　　　・理想的な配線ルートを選択できるため、ノイズの影響を受けにくい設計が可能になります。
３．基板の共通化
　　　・ピン配置の自由度が高いため、異なる製品仕様であっても同一の基板レイアウトを流用することが容易になります。

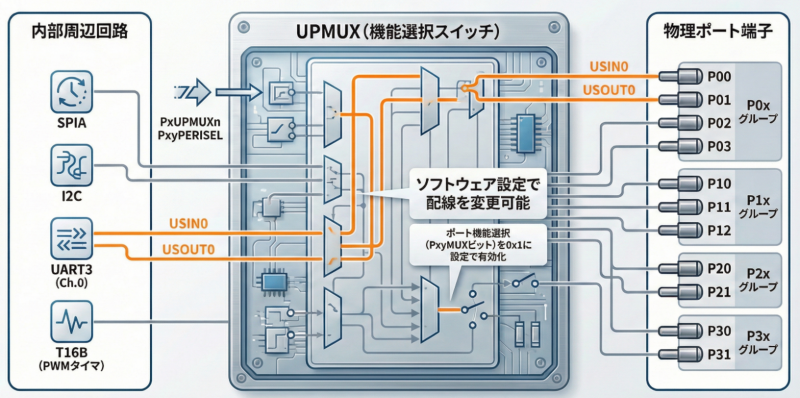

■UPMAX(Universal Port Multiplexer)の仕組み

■セイコーエプソン製16bitMCU(マイコン)のシリーズ展開

(1)S1C17Mシリーズ(スタンダードMCU)
家電、FA機器、住宅設備など、5V駆動が必要な用途に対応する汎用シリーズです。動作電圧範囲が1.8V~5.5Vと広く、高速動作(最大16MHz)が可能です。
(2)S1C17Wシリーズ(低電圧動作MCU)
ボタン電池1個(1.5V)やコイン電池(3V)での駆動に最適な1.2Vから動作可能な超低消費電力シリーズです。LCDドライバ内蔵タイプも数多く取り揃えています。
(3)S1C17Fシリーズ(EPDドライバ/コントローラMCU)
電子ペーパー(EPD)を直接駆動できるドライバを内蔵した特定用途向けシリーズです。
