Nuvoton社 CSP MOSFET
- Nuvotonが提供するCSP MOSFETは、シリコンチップの優位性を特長としたパワーデバイスです。

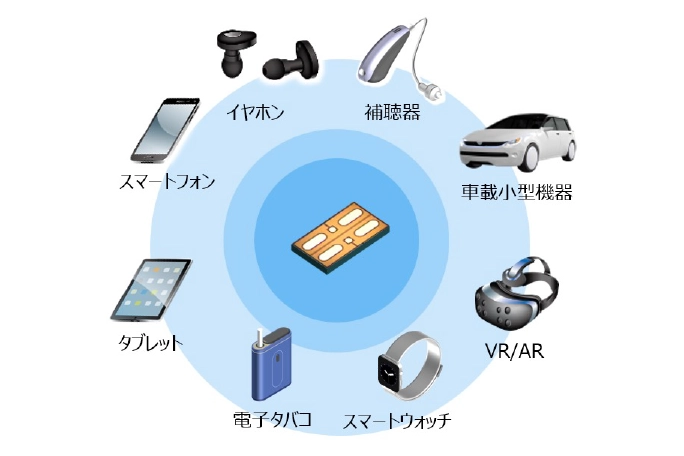

- スマートフォンの多機能化やウェアラブル機器の小型化、さらに車載電子機器の軽量化といった課題に対して、「小型化」「低オン抵抗」「高放熱」という相反する要素を高い次元で解決します。
- 累計出荷155億個を突破した確かな実績で、お客様の課題を解決に向けて貢献いたします。
商品基礎情報
CSP MOSFETとは

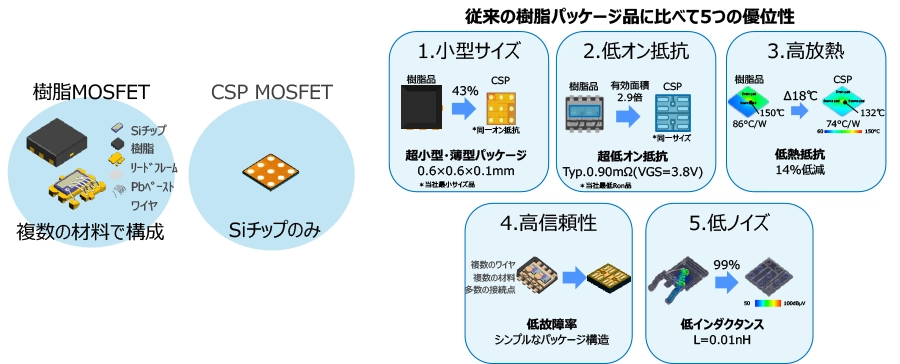

CSP（Chip Scale Package）MOSFETは、Siチップそのものに近いサイズでパッケージ化したMOSFET。
ワイヤボンディングやリードフレーム、樹脂モールドを使わず、Siチップのみで構成されるのが最大の特徴。
この為、チップの性能をそのまま引き出しやすい構造。

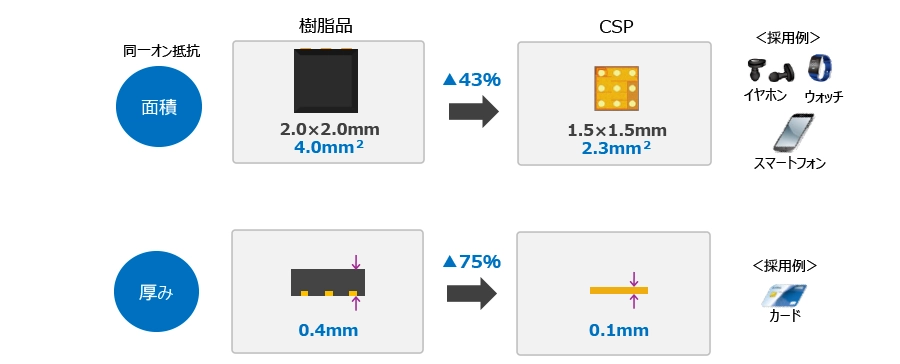

（1）小型サイズ
樹脂品よりも、面積は43％小さく 厚みは75％薄い
小型・薄型セットに最適

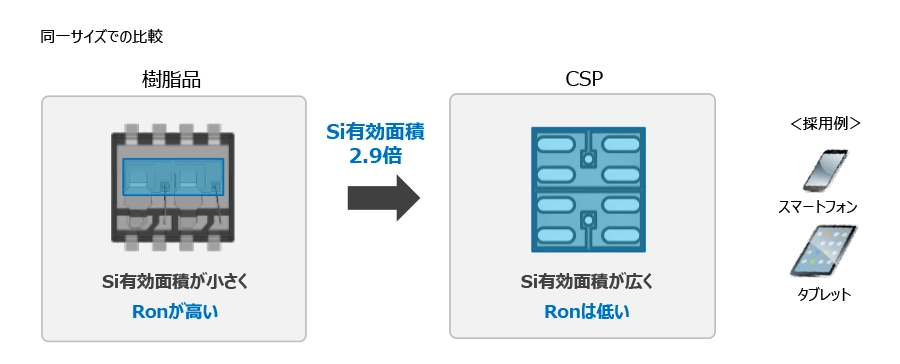

（２）低オン抵抗
樹脂品よりも、有効面積が2.9倍広く、低オン抵抗
セットの電池長持ち・発熱抑制・高効率
（3）高放熱/低発熱
樹脂品よりも、放熱性がよく 発熱18℃低減*
セットの発熱抑制

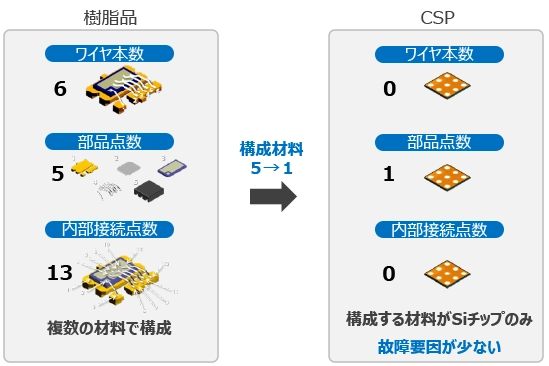

（４）高信頼性
樹脂品のように複数材料で構成されておらず、低故障率
セットの故障率低下

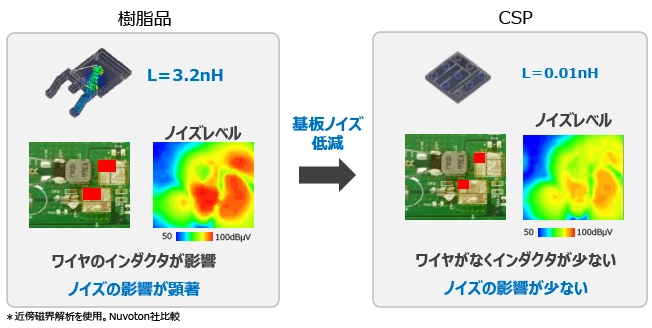

（５）低ノイズ
樹脂品のようにワイヤがないため、インダクタンス成分L 99％削減
機器の低ノイズ化

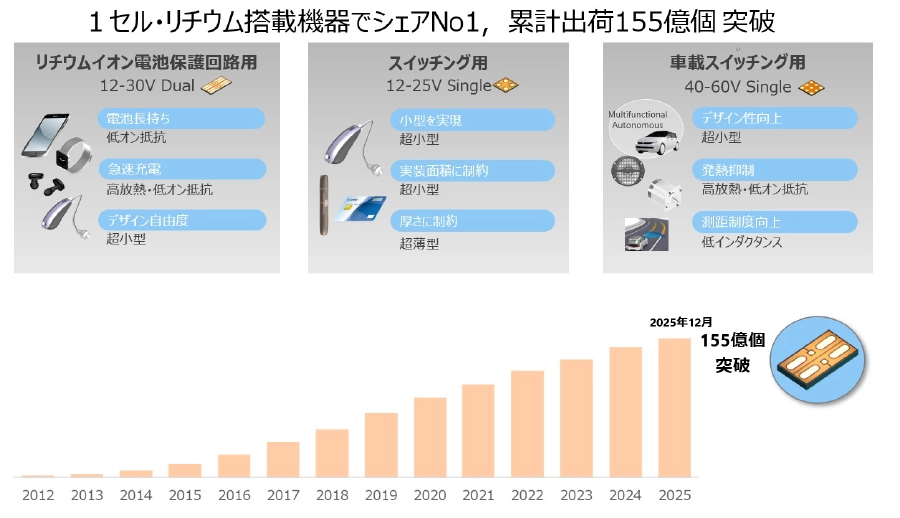

CSP MOSFET 実績

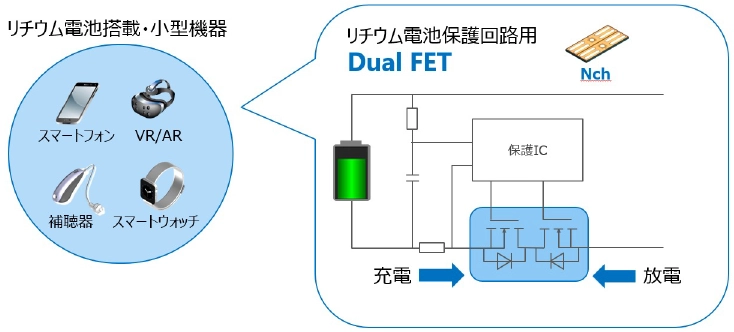

①リチウム電池保護回路向けDual FET
- リチウムイオン電池搭載小型機器向けの電池保護回路構成
- 保護ICとDual FETにより、充電・放電を安全に制御

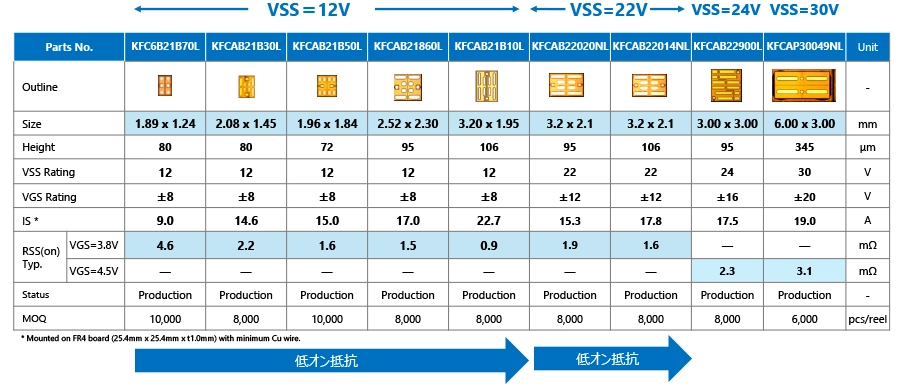

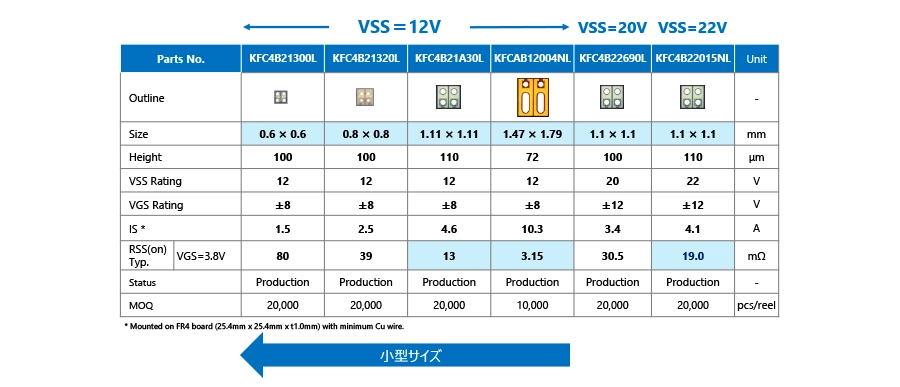

ラインアップ
大容量電池向け・・・オン抵抗重視品
小型電池向け・・・サイズ重視品
②スイッチング回路向けSingle FET
- 逆接防止・過電流検出などに用いられるスイッチング回路
- Single FETにより電源ラインを安全に制御

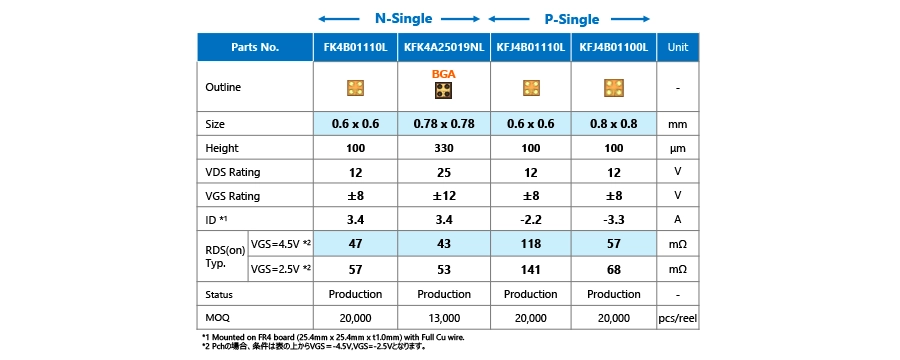

ラインアップ
信号ライン向け・・・サイズ重視

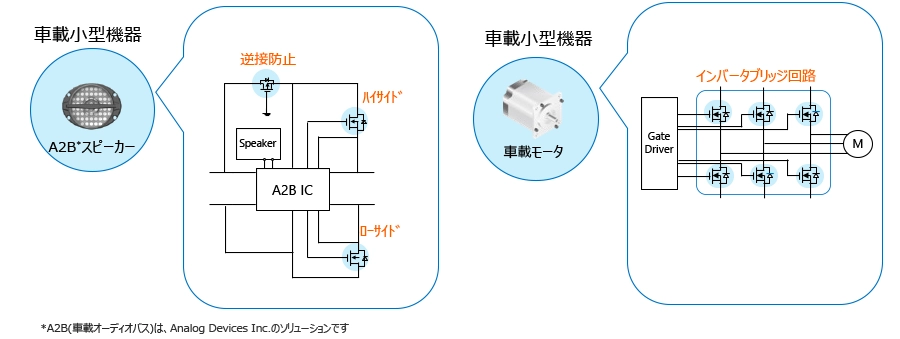

③車載スイッチング回路向けSingle FET
- 逆接防止やインバータ駆動に用いられる電源／モータ回路
- MOSFETにより安全かつ確実な電流制御を実現

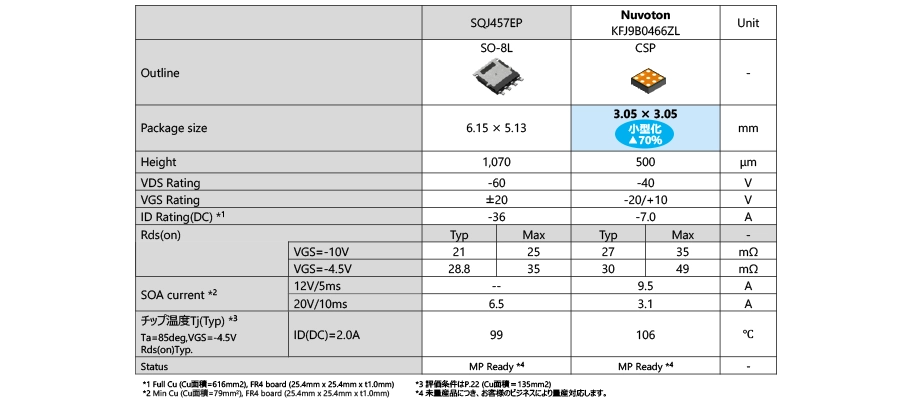

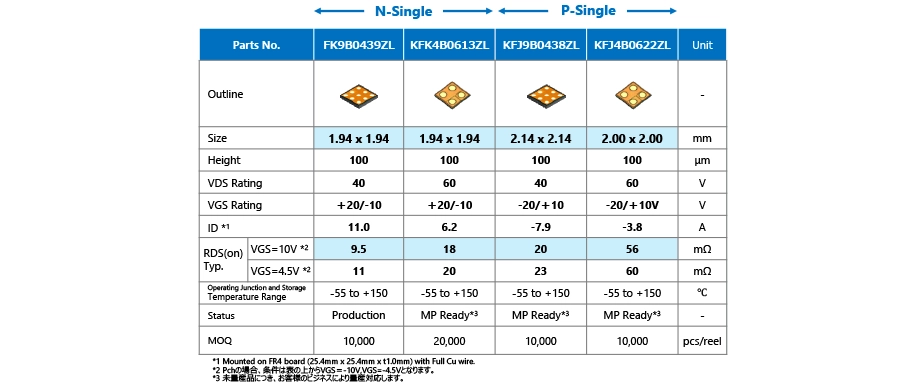

ラインアップ
車載向け・・・車載品質AEC-Q101対応

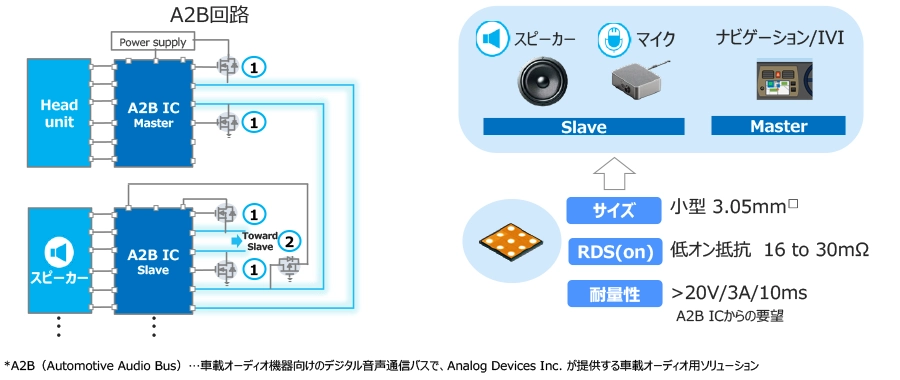

④車載A2B※回路向けのSingle FET
- A2Bによりオーディオ機器をデイジーチェーン接続
- 配線削減で小型化・軽量化を実現
ラインアップ
ハイサイド/ローサイド向け（車載品質AEC-Q101対応）
逆接防止向け（車載品質AEC-Q101対応）

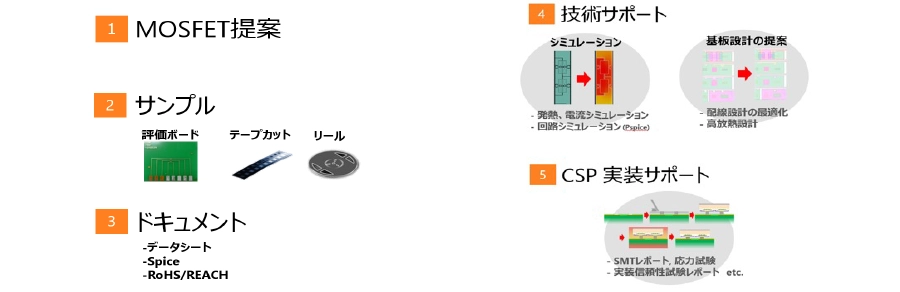

お客様サポート
| 丸文による迅速なフロントサポート ● 豊富な製品ラインアップから最適なデバイス提案 ● サンプル・ドキュメント対応 |
丸文×Nuvoton連携によるサポート ● シュミレーションによる試作前の設計精度向上 ● 熱、電流解析に基づく基板レイアウト提案 ● 放熱設計サポート |
Mosfetの種類や原理などを理解いただくうえで、弊社ホームページでは「はじめてのMOSFET」を掲載しております。ご参照をお願いいたします。
