あったらいいな/RTCモジュール編　～その2、メイン電源が切れても問題なし！～

RTCモジュールの基本機能についてご紹介します。

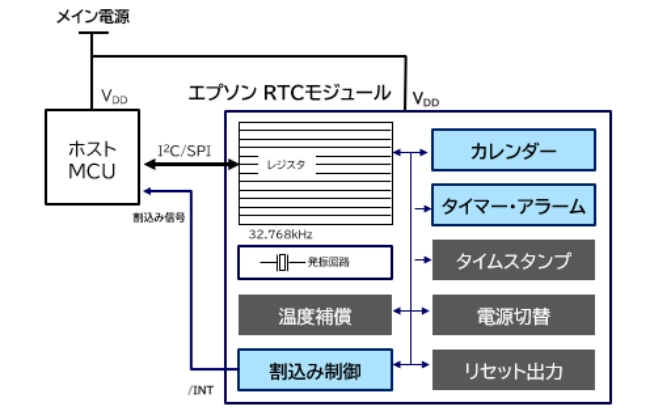

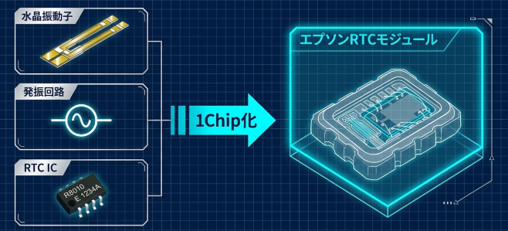

RTCモジュールは計時させる機能（時計機能）がベースとなります。
なので基本的には

• カレンダー
• タイマー・アラーム
• 割り込み制御

が標準的に組み込まれております。

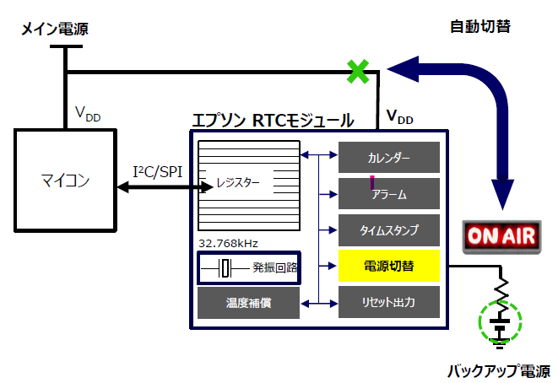

さて、今回はRTCモジュールの基本機能に加え、電源切替機能についてご紹介させていただきます。メイン電源を監視し、メイン電源電圧が低下した時にバックアップ電源へ自動で切替えます。

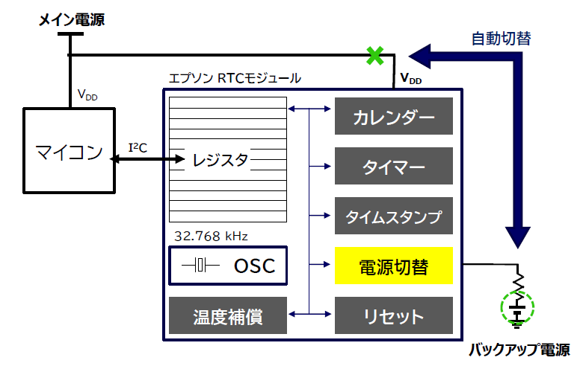

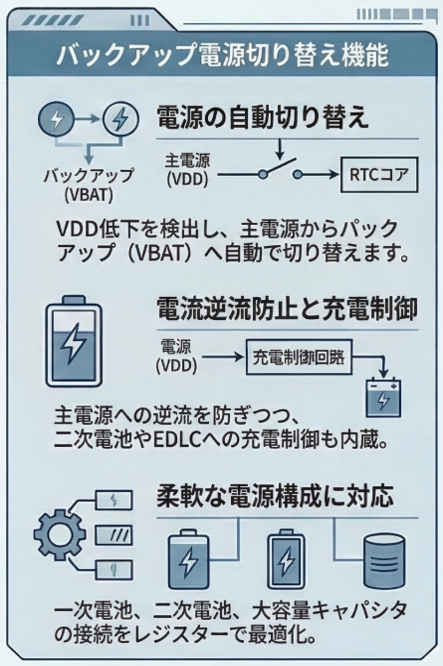

バックアップ電源切り替え機能

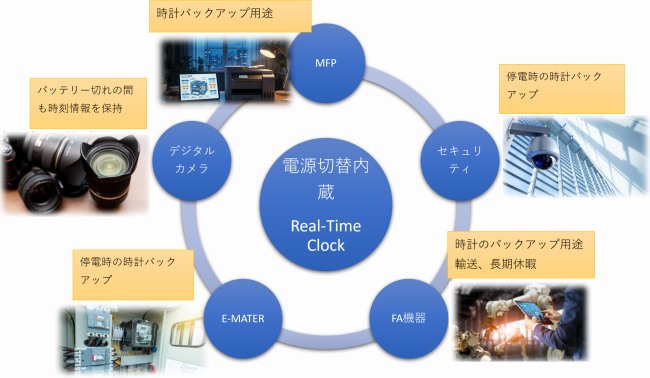

では電源切替機能内蔵のRTCモジュールはどのようなアプリケーションで搭載されているのでしょうか。

主にある一定期間（長期間）にわたりメイン電源が供給されない場合の時計バックアップ用途として使用する場合に効果を発揮します。

例えば、デジタルカメラのバッテリー切れでの時刻保持、E-MATERの停電時の時計バックアップ、FA機器・産業機器での輸送や長期休暇などでの時計バックアップ、、など

なぜ、上記のようなメリットが生まれてくるのでしょううか！？

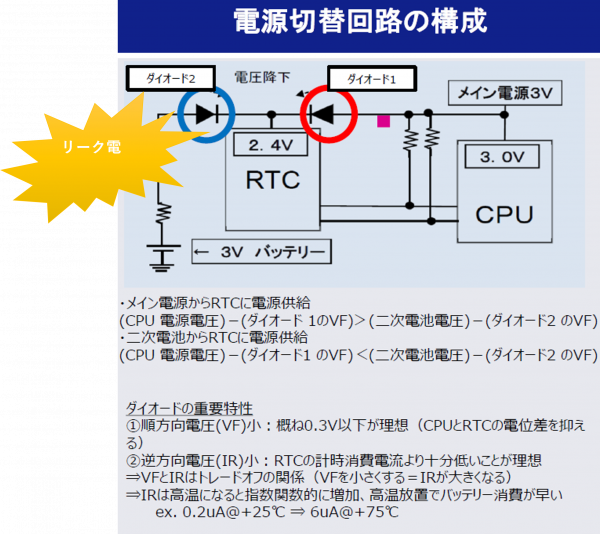

電源切替回路は下記のような構成が一般的です。

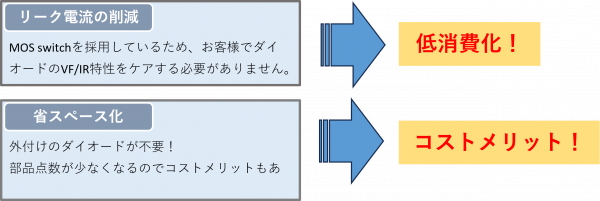

メイン電源用のダイオード1、2次電池用のダイオード2、が外付けに必要になりますが、ここでダイオードのリーク電流が発生し、消費電流に大きく影響を及ぼします。RTCに内蔵の電源切替回路は、MOSスイッチを採用しているのでリーク電流の問題がなくなり、低消費化に大きく寄与することが出来ます。

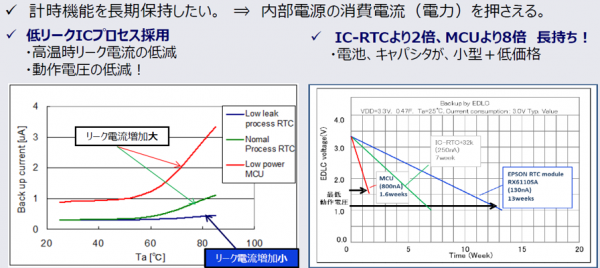

またリーク電流の影響が小さくなる（低消費化になる）ことで、電池やキャパシタの寿命を延ばすことが可能となります。
