【実例】航空機ポッド用電源の「多出力・高効率」をどう実現する？VITA 62準拠システムの設計ポイント

航空機の外部搭載ポッド（センサーや電子戦用など）において、電源設計は「限られたスペース」「厳しいノイズ規制」「多様な出力電圧」という極めて困難な課題に直面します。本記事では、VITA 62規格に準拠しつつ、Vicorのモジュール型電源を活用してこれらの課題をいかに解決し、システムの最適化（SWaP-Cの向上）を実現したかの実例を詳しく解説します。

お問い合わせはこちら

航空機用ポッド電源設計が直面する「3つの技術的障壁」

航空機に搭載される外部ポッドは、機体内部の電子機器以上に過酷な環境と制約にさらされます。設計者が解決すべき主な課題は以下の3点です。

1. 多様なデバイスによる異なる電圧要求

ポッド内には、プロセッサ、FPGA、RF送信機、冷却ファンなど、異なる電圧（28V、12V、5V、3.3Vなど）を必要とするコンポーネントが混在しています。これらを単一の主電源から効率よく供給する仕組みが必要です。

2. 冷却手段が限定的な熱管理

高度な電子機器が密集するポッド内では廃熱が大きな問題となりますが、ヒートシンクや強制空冷のためのスペースは極めて限定的です。そのため、筐体を介した効率的な熱伝導設計が不可欠です。

3. 厳しい軍用規格（MIL-STD）への適合

航空機用電源は、サージやスパイクなどの厳しい入力変動を規定する MIL-STD-704 や、電磁干渉（EMI）を制限する MIL-STD-461 に適合しなければなりません。今回の事例では、以下の課題が設計の大きな壁となっていました。

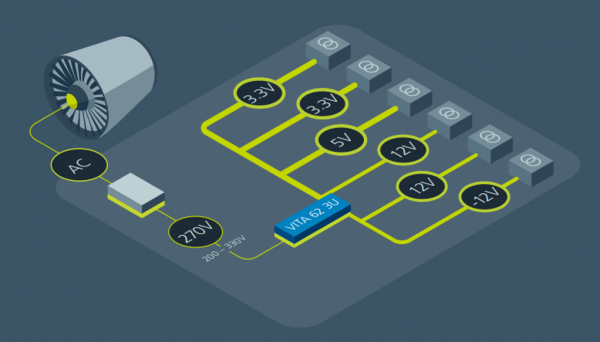

課題1：複雑な電圧構成を単一ユニットで賄いたい

システムは3U VPXフォームファクタを採用しており、電源ユニットの「幅」が非常に重要な要素でした。電源の幅をいかに抑えるかが、ラック内により多くの機能カードを搭載し、システム全体の機能を向上させる鍵となっていました。

今回の事例では、VicorのVITA 62準拠電源システムを採用することで、複数の出力要求に柔軟に対応しました。

• コンフィギュラブルな構成：Vicorの電源は標準的な3U/6U VPXフォームファクタに収まりながら、内部モジュールの組み合わせによって特定の出力電圧を自由に構成できます。
• 設計の簡素化：ディスクリート（個別部品）で多出力回路を組む必要がなく、あらかじめ検証されたモジュールを使用するため、開発リスクと時間を大幅に削減できます。

課題2：ポッド特有の冷却困難な環境での熱対策

熱問題を解決するため、Vicorの高密度・高効率なパッケージング技術が活用されています。

• 高効率による低発熱：各電力変換ステージで高い効率を実現しているため、廃熱そのものが抑えられ、システム全体の周囲温度上昇を抑制できます。
• 伝導冷却（Conduction Cooled）の最適化：モジュールは筐体の冷板（コールドプレート）へ熱を効率的に逃がす設計になっており、スペースを占有するヒートシンクなしでの運用を可能にしています。

課題3：航空機内の厳しいEMIノイズ規制をクリアしたい

航空機の通信やレーダーに影響を与えないよう、ノイズ対策は最優先事項です。

• 統合されたフィルタリング：VicorのVITA 62ソリューションには、MIL-STD-461およびMIL-STD-704に適合するための入力フィルタリングが組み込まれています。
• ソフトスイッチング技術：ZVS（ゼロ電圧スイッチング）などの高度なトポロジーを採用することで、スイッチング時のノイズ発生を根本から抑えています。

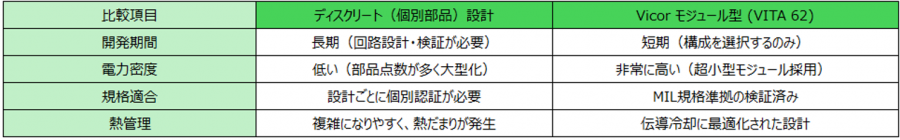

【比較】ディスクリート設計 vs Vicorモジュール設計

航空機ポッド電源における設計手法の比較をまとめました。

まとめ：現場の設計課題を解消する「検証済み」電源ソリューションの選択

航空機ポッド電源の設計において、VITA 62準拠のVicorソリューションは、単なる電源供給以上の価値を提供します。

• SWaP-Cの最適化：小型・軽量化（Size/Weight）と高出力（Power）を両立し、トータルコスト（Cost）を低減します。
• 将来の拡張性：モジュール設計のため、将来的な出力電圧の変更や電力増強にも迅速に対応可能です 。
