非接触給電の課題を克服！ガントリーロボットの信頼性を高めるVicorの高密度電源モジュール実装術

製造業のスマート化やファクトリーオートメーション（FA）の進化において、工場の「電源供給」をどう安定させるかは常に大きなテーマです。今回は、自動車エンジンなどの重量物を搬送する「オーバーヘッドガントリーシステム」において、従来の給電方式から革新的な「非接触電源ソリューション」への移行に成功した企業の事例をご紹介します。

お問い合わせはこちら

●課題：従来の「ブラシ式給電」が抱える信頼性の限界
●目標：メンテナンスフリーと「軽量化」の両立
●解決策：Vicor DCMコンバータによる広範囲電圧の安定化
●まとめ

課題：従来の「ブラシ式給電」が抱える信頼性の限界

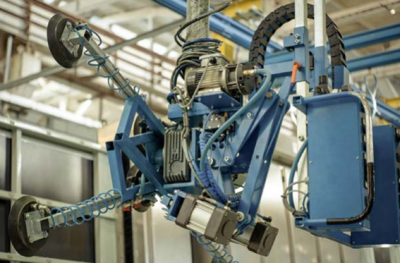

自動車工場などの現場で活躍するオーバーヘッドガントリー（架空搬送システム）は、各工程へ重量物を運ぶための重要な設備です。近年では、ガントリーにロボットを追加することでワークステーションの柔軟性を高める動きが進んでいます。
しかし、従来のシステムには大きな弱点がありました。

ブラシ式給電による信頼性の低さ

通常、ガントリーシステムでは「ブラシ」を接触させて電力をピックアップ（回収）します。しかし、接触部にはどうしても摩耗や劣化がつきまとい、メンテナンス頻度の増加や、突発的なライン停止のリスク（信頼性の低さ）を抱えていました。

目標：メンテナンスフリーと「軽量化」の両立

このメーカーが目指したのは、摩耗のない「非接触誘導電源システム（ワイヤレス給電）」への完全移行でした。実現に向け、以下の3つの高い目標が掲げられました。

エネルギー伝送の信頼性向上

非接触電源ソリューションへ移行し、接触不良によるトラブルをゼロにする。

距離変動のコンペンセーション（補正）

走行するガントリーの誘導式「送信機」と「受信機」の間の距離は、どうしてもわずかに変動します。この距離のブレによって生じる電圧のバラつきを完全に吸収・補正すること。

慣性の最小限化と省エネ

システム自体の「重量」と「サイズ」を極限まで削減。これにより、稼働時の慣性を最小限に抑え、ガントリーを駆動するために必要な電力を削減する。

解決策：Vicor DCMコンバータによる広範囲電圧の安定化

非接触給電を採用すると、送信・受信間の距離変動などにより、発生する交流出力が「広範囲に激しく変動する」という新たな問題が生じます。
この難題をクリアしたのが、Vicorの「DCM DC-DCコンバータ」でした。

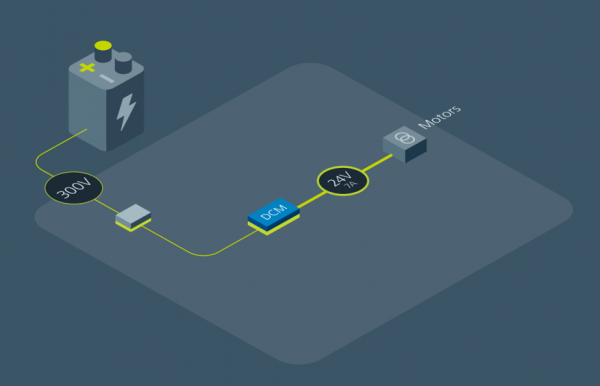

1. 非常に広い入力電圧範囲で「大きく変動する出力」を分離・安定化

VicorのDCMコンバータは、最大9対1という極めて広い入力電圧範囲（200～400V）に対応しています。誘導ピックアップから得られる不安定で大きく変動する出力を、コンバータがしっかりと分離（アイソレーション）し、綺麗に整流・安定化。ガントリーロボットのモーター駆動装置、アクチュエータ、制御システムが求める「信頼性の高い安定化電源」を供給することに成功しました。これにより設計も大幅に簡素化されています。

2. 「超軽量・小型」でガントリーの軽量化に貢献

DCMコンバータのサイズと重量は、従来の常識を覆すものでした。
重量： 29g、サイズ： 47.7 × 22.8 × 7.2 mm

この驚異的な軽さとコンパクトさにより、ガントリー駆動部の慣性が最小限に抑えられ、目標であった「消費電力の削減」を達成しました。

3. 両面冷却による高信頼性の確保

コンバータに「両面冷却」を採用したことで、効率よく熱を逃がし、動作温度を低減。工場の過酷な環境下でも、さらなる高信頼性を実現しています。

まとめ

今回の事例のように、不安定な入力電源を効率よくスマートに安定化させることは、次世代のFA機器開発において不可欠です。是非、数あるVicorソリューションの組み合わせのなかから今までにない設計を実現ください。
